Les filtres en métal fritté Lvyuan sont des composants poreux spécialement conçus pour séparer les particules des liquides et des gaz dans les applications où les médias filtrants jetables classiques ne garantissent pas une résistance mécanique, une résistance thermique, une stabilité dimensionnelle ou une facilité de nettoyage suffisantes. Selon leur conception, les filtres en métal fritté peuvent être fabriqués à partir de poudres métalliques, de treillis métalliques frittés, de fibres métalliques ou de toute autre structure métallique poreuse contrôlée.
Solution complète
Conception des filtres en métal fritté et capacités de filtration par noyau
Le filtre en métal fritté Lvyuan repose sur une structure poreuse stable composée de vides interconnectés qui laissent passer les liquides ou les gaz tout en retenant les particules, selon les caractéristiques du milieu filtrant. Dans les modèles à base de poudre, des particules de poudre métallique sélectionnées sont façonnées puis frittées de manière à ce que des liaisons se créent entre les particules sans que le matériau ne fonde complètement. D'autres constructions utilisent des treillis métalliques, des fibres métalliques ou des structures composites. Ces conceptions
1. Structure poreuse contrôlée
La répartition des pores, l'épaisseur de la paroi et le procédé de fabrication influencent la rétention et le comportement à l'écoulement.
2. Réseaux de distribution de liquides et de gaz
Souvent utilisé en amont des membranes, des cartouches plus fines ou d'autres équipements situés en aval.
3. Conditions difficiles
Il convient d'examiner les matériaux et la conception des éléments dans leur ensemble en tenant compte de l'exposition à la température, à la pression et à la corrosion.
Éléments filtrants en métal fritté adaptés à diverses applications industrielles
La gamme de produits peut comprendre des éléments filtrants en métal fritté et des composants poreux conçus pour la filtration des liquides, la filtration des gaz, la protection des équipements, la séparation des particules et le traitement des fluides de procédé. Les configurations peuvent varier en fonction du matériau, de la géométrie, de la taille des pores, de l'épaisseur de paroi, du sens de filtration, du raccordement aux extrémités et de la méthode d'installation.

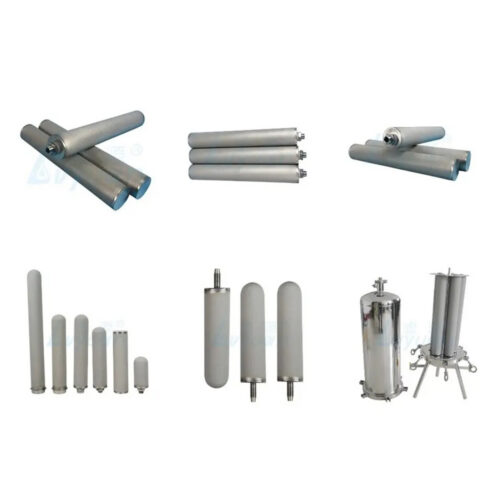

Les tubes filtrants en métal fritté de Lvyuan Industrial offrent une filtration durable et réutilisable pour les liquides et les gaz, grâce à leurs pores fixes, leur résistance à la corrosion et leur capacité à supporter des températures élevées.

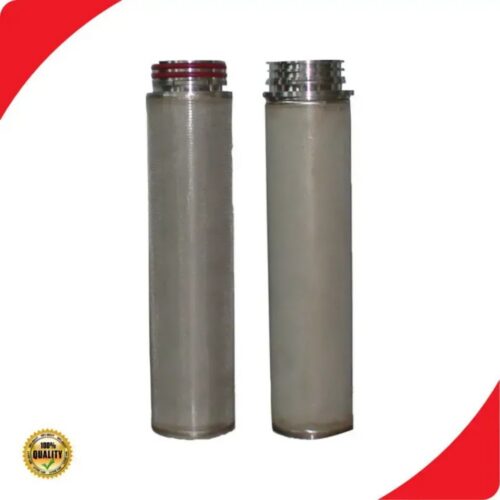

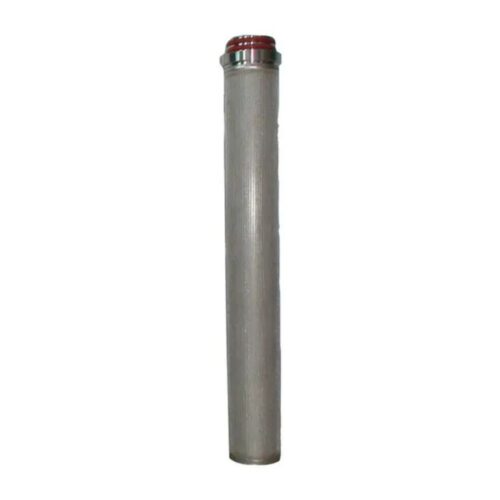

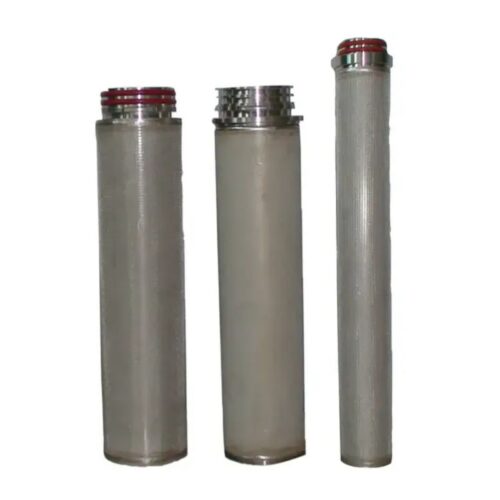

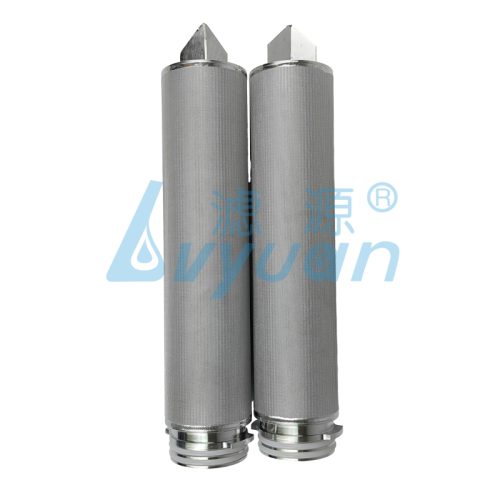

Les cartouches filtrantes en treillis métallique fritté Lvyuan offrent une filtration réutilisable pour les liquides et les gaz, avec des pores stables, une résistance élevée, une bonne résistance à la corrosion et un nettoyage facile.

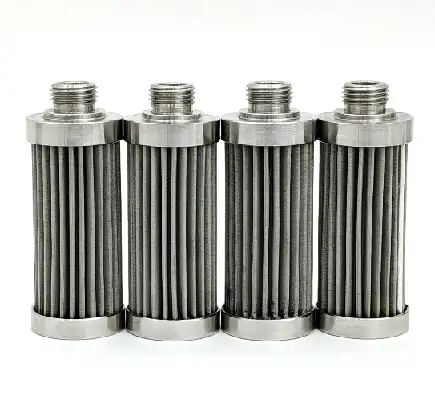

Les cartouches filtrantes plissées en acier inoxydable Lvyuan permettent une filtration réutilisable des liquides et des gaz et se caractérisent par une grande résistance, une large surface de filtration et des performances stables.
Les disques filtrants métalliques poreux frittés Lvyuan assurent une filtration précise des liquides et des gaz grâce à leurs pores uniformes, leur grande solidité, leur résistance à la corrosion, leur durabilité, leur facilité de nettoyage et leurs dimensions personnalisables.

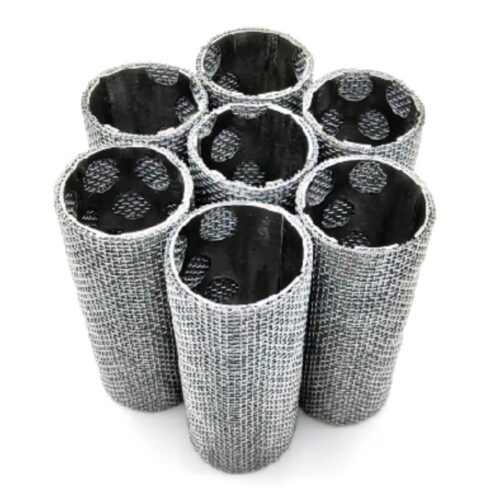

Les éléments filtrants en treillis métallique fritté Lvyuan Tri-Clamp permettent une filtration réutilisable des liquides, avec une rétention stable au niveau micrométrique, une grande résistance, un nettoyage facile et une installation rapide.
Les plaques filtrantes en métal fritté Lvyuan assurent une filtration stable des liquides et des gaz grâce à leurs pores uniformes, leur grande résistance, leur conception réutilisable, ainsi que leurs dimensions et leurs qualités personnalisables.

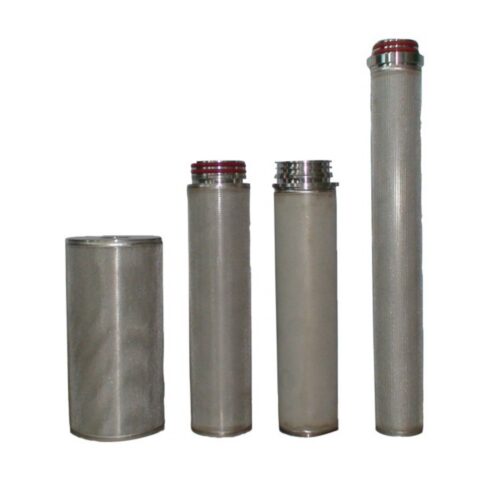

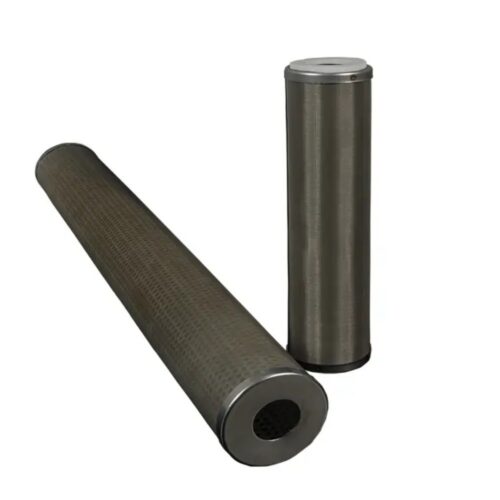

Les cartouches filtrantes en treillis perforé en acier inoxydable Lvyuan permettent une filtration réutilisable des liquides grâce à leur support rigide, un débit stable, une grande résistance, un nettoyage facile et des dimensions sur mesure.
Les cartouches filtrantes en titane fritté Lvyuan assurent une filtration précise et réutilisable des liquides et des gaz, tout en offrant une grande résistance à la corrosion, une bonne tolérance à la température et un nettoyage aisé.

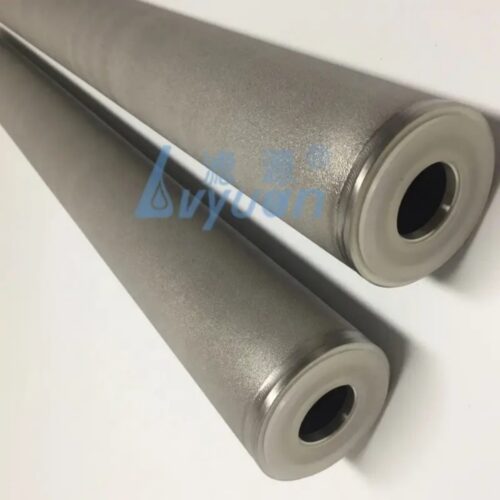

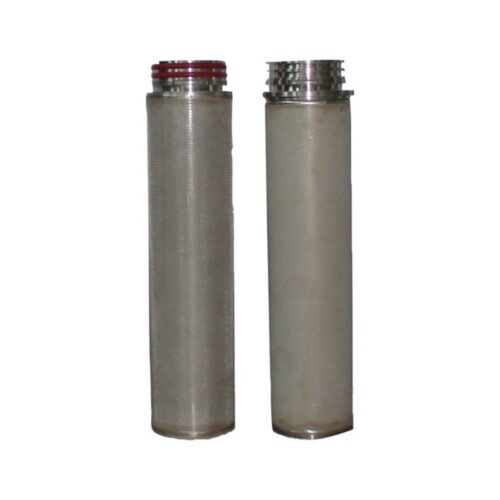

La cartouche filtrante en poudre frittée Lvyuan se caractérise par une structure poreuse uniforme, une grande résistance mécanique et une filtration micronique fiable pour les liquides et les gaz. Elle offre en outre une bonne résistance à la chaleur, à la corrosion et au nettoyage.

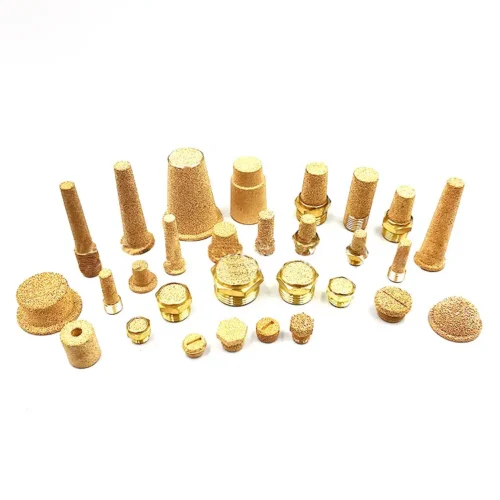

Les disques filtrants en bronze fritté Lvyuan offrent une filtration durable et réutilisable pour les liquides et les gaz, grâce à leurs pores uniformes, leur débit stable, leur résistance à la corrosion et leurs dimensions personnalisables.
Matériaux métalliques frittés et options de construction
L'acier inoxydable est largement utilisé dans la fabrication de filtres métalliques poreux à usage industriel, car il offre une combinaison avantageuse de propriétés mécaniques, de résistance à la corrosion et de résistance thermique adaptée à de nombreux environnements de traitement. Les nuances 316 et 316L sont couramment prescrites, mais il convient toujours de vérifier leur adéquation en fonction du fluide de traitement et des conditions de fonctionnement réels.
Certaines applications peuvent nécessiter l'utilisation de nickel ou d'alliages à base de nickel lorsque l'acier inoxydable n'offre pas une compatibilité chimique ou des performances thermiques suffisantes. La disponibilité des alliages spéciaux varie selon le fabricant et la géométrie.
Le choix des matériaux doit tenir compte des éléments suivants :
Composition du fluide ou du gaz de traitement
Températures de fonctionnement et de nettoyage
Corrosion chimique et compatibilité
Conditions de pression continue et de pression de pointe
Charges mécaniques et vibrations
Produits chimiques de nettoyage ou méthode de régénération
Soudabilité requise et conception des assemblages
Comment le procédé de frittage permet de fabriquer un filtre métallique poreux
Le frittage est un procédé de fabrication dans lequel les particules sont liées entre elles par un chauffage contrôlé, tout en restant en dessous du point de fusion du compact, qui ne doit pas se transformer entièrement en liquide. Dans les produits de filtration à base de poudre, les poudres métalliques peuvent d'abord être façonnées ou comprimées pour obtenir la géométrie souhaitée, puis chauffées dans des conditions contrôlées afin de créer des liaisons entre les particules adjacentes.
Dans le domaine des produits de filtration, l'objectif n'est pas de fabriquer une pièce métallique entièrement compacte. Il faut conserver des réseaux de pores contrôlés. Les caractéristiques de la poudre, la distribution granulométrique, les conditions de formage et le traitement thermique influencent la porosité, la perméabilité, le comportement de filtration et les propriétés mécaniques.
1. Poudre frittée
Les poudres métalliques compactées forment un corps poreux rigide doté de voies d'écoulement interconnectées.
2. Treillis métallique fritté
Des couches de treillis métallique peuvent être collées afin d'améliorer la stabilité dimensionnelle et le soutien structurel.
3. Fibre métallique / Composite
Des fibres métalliques fines ou des structures poreuses composites peuvent être choisies en fonction d'exigences spécifiques en matière de débit et de charge.
Filtres métalliques frittés et composants poreux sur mesure
Des filtres métalliques frittés sur mesure peuvent être développés lorsque les dimensions standard ou les configurations de raccordement ne correspondent pas aux équipements existants. En fonction des capacités de fabrication et du matériau poreux choisi, les géométries possibles peuvent inclure des disques, des tubes, des éléments cylindriques, des plaques, des coupelles, des douilles, des tubes métalliques et d’autres composants poreux spéciaux. Les fournisseurs commerciaux de métaux poreux démontrent que tant les formes poreuses simples que les éléments filtrants assemblés constituent des formats de fabrication courants.
Les paramètres de personnalisation possibles comprennent le matériau, le diamètre, la longueur, l'épaisseur de paroi, les caractéristiques des pores, le degré de filtration, les raccords d'extrémité, les raccords filetés, les brides et les assemblages soudés.
Afin que nous puissions vous fournir une analyse technique précise et un devis détaillé, veuillez nous communiquer autant d'informations que possible parmi celles qui suivent :
Dessin ou cotes techniques
Métal ou alliage requis
Exigences en matière de filtration ou de taille des pores
Milieu de traitement
Description du contaminant
Température de fonctionnement
Pression de service et pression différentielle
Exigence relative au débit cible
Informations de connexion
Quantité
Attentes en matière de nettoyage ou de régénération
Exigences applicables en matière d'inspection, d'essais ou de documentation
Ces informations permettent de déterminer si un filtre métallique poreux proposé est en mesure de répondre aux exigences combinées en matière de performances de filtration, d'intégrité structurelle, de débit et de conditions d'utilisation.
Métal fritté ou médias filtrants jetables ?
Les filtres métalliques frittés offrent des avantages pratiques lorsque le procédé nécessite une structure rigide, une stabilité dimensionnelle, des nettoyages répétés, des températures élevées ou une meilleure résistance aux différences de pression. Leur structure métallique soudée leur confère une résistance mécanique élevée par rapport à de nombreux matériaux filtrants plus souples, et plusieurs technologies commerciales de filtres métalliques sont spécialement conçues pour permettre le nettoyage des éléments.
Cela ne signifie pas pour autant que le métal fritté soit systématiquement préférable.
Les cartouches, poches et autres supports polymères jetables peuvent présenter un coût initial moindre et s'avérer plus pratiques lorsque les charges de contamination sont élevées, que le remplacement est simple, que les températures sont modérées ou que le nettoyage ne se justifie pas d'un point de vue économique.
Une comparaison pertinente doit prendre en compte l'ensemble des exigences du procédé : objectif de filtration, perte de charge, fréquence de nettoyage, temps d'arrêt, température de service, exposition aux produits chimiques, coût de remplacement des éléments filtrants et environnement d'exploitation prévu. L'objectif n'est pas simplement de garantir une durée de vie optimale du filtre, mais de choisir la technologie de filtration la plus pertinente, tant sur le plan technique que commercial, pour l'application concernée.
Taille des pores, porosité et classe de filtration en microns
La taille des pores décrit les caractéristiques des ouvertures ou des voies d'écoulement à l'intérieur du matériau poreux, tandis que la porosité représente la proportion d'espace vide au sein de la structure. Ces paramètres influencent la perméabilité et l'écoulement, mais ils ne doivent pas être considérés comme des mesures interchangeables de l'efficacité de filtration.
Une structure à haute porosité peut offrir un volume d'écoulement disponible plus important et, selon sa conception, une perte de charge réduite ou une grande capacité de rétention des impuretés. Les médias à base de fibres métalliques en sont un bon exemple : les structures en fibres disponibles dans le commerce peuvent allier une porosité élevée à une perméabilité accrue et à une surface spécifique importante.
La précision de la classification en microns nécessite une interprétation tout aussi prudente. Une valeur de porosité indiquée ne garantit pas automatiquement la rétention absolue de toutes les particules de même taille. Les ingénieurs doivent tenir compte de la méthode de classification utilisée par le fabricant, du contaminant ciblé, de la distribution granulométrique, de la viscosité du fluide, de l’épaisseur du filtre, du mécanisme de filtration et de la pression différentielle admissible.
Des exigences telles que 0,5 micron, 100 microns, ou tout autre niveau de rétention spécifié, doit donc être considéré comme un paramètre de conception plutôt que comme une capacité universelle par défaut. Les produits métalliques poreux frittés disponibles dans le commerce sont fabriqués avec des gammes de porosité très variées, ce qui explique en partie pourquoi il est indispensable d’examiner la conception spécifique avant de passer commande.
Choisir un filtre en métal fritté adapté à votre procédé
Le choix d'un filtre en métal fritté dépend avant tout des conditions d'utilisation, et pas seulement de la finesse de filtration requise en microns.
Dans le cas des fluides liquides, la viscosité, la concentration en solides en suspension et les caractéristiques des contaminants peuvent avoir une incidence significative sur le comportement du flux et la montée en pression. L'utilisation de gaz peut impliquer d'autres considérations, notamment la composition du gaz, la température, la charge en particules et les exigences de propreté en aval.
Un cahier des charges utile devrait aborder les points suivants :
Liquide ou gaz soumis à filtration
Contaminant cible et taille des particules
Niveau de filtration requis
Température de fonctionnement normale et maximale
Pression de service et pression différentielle maximale
Débit requis
Viscosité du fluide, le cas échéant
Compatibilité chimique
Espace disponible pour l'installation
Dimensions et géométrie du filtre
Exigences relatives au filetage, à la bride ou à tout autre type de raccordement
Méthode de nettoyage ou de régénération
Instructions de service et configuration du système requises
La filtration « de l'extérieur vers l'intérieur », le fonctionnement « de l'intérieur vers l'extérieur », le flux inversé et le lavage à contre-courant sont possibles dans certains systèmes de filtration, mais ne constituent pas des caractéristiques universelles de tous les filtres frittés. Les performances de lavage à contre-courant, par exemple, dépendent de la conception des éléments, des solides retenus et de la configuration globale du procédé.
Les spécifications extrêmes nécessitent également une validation spécifique au produit. Une demande impliquant des températures cryogéniques avoisinant les -200 °C, un procédé à très haute température ou des applications à haute pression ne peuvent être validés au seul motif que l'élément est en métal. Il convient de prendre en compte l'alliage, la structure soudée, la géométrie, les joints d'étanchéité et l'ensemble du système de filtration.
Domaines d'application des filtres métalliques poreux
Les filtres en métal fritté sont largement utilisés dans divers secteurs industriels où la stabilité des médias poreux et la résistance à des conditions de procédé exigeantes sont essentielles. Parmi les applications commerciales bien établies, on peut citer le traitement des gaz industriels, la transformation chimique, les opérations pétrochimiques, la transformation des polymères, le traitement de l'eau et d'autres contextes industriels.
Les applications typiques de la filtration peuvent inclure :
Élimination des particules des liquides de procédé
Contaminants présents dans les fluides en amont des équipements sensibles
Filtration des gaz industriels et de procédé
Séparation du catalyseur ou des solides
Utilisation avec des fluides chauds et des gaz chauds
Procédés chimiques corrosifs avec un alliage compatible
Filtration des polymères et des procédés spécialisés
Traitement de l'eau et des fluides industriels
Systèmes de filtration OEM intégrés aux équipements
La technologie des métaux poreux est également utilisée dans l'aérospatiale et d'autres systèmes spécialisés, bien que son adéquation à ces environnements exigeants nécessite une analyse technique approfondie plutôt qu'une sélection fondée uniquement sur le nom du matériau. Porvair, Pall, Mott et d'autres fabricants de filtres reconnus illustrent la diversité des applications des technologies de filtration à base de métaux poreux, mais il ne faut jamais partir du principe que les spécifications d'un fournisseur s'appliquent aux produits d'un autre fabricant.
FAQ sur les filtres en métal fritté
Qu'est-ce qu'un filtre en métal fritté ?
Un filtre métallique fritté est un composant métallique poreux qui permet aux liquides ou aux gaz de circuler à travers un réseau de pores interconnectés tout en retenant les particules en fonction de ses caractéristiques de filtration. Il peut être fabriqué à partir de poudre métallique, de treillis, de fibres ou de matériaux métalliques composites.
Comment choisir la finesse de filtration appropriée ?
Commencez par examiner la distribution granulométrique des contaminants et le niveau de propreté requis en aval, puis tenez compte du débit, de la viscosité, de la perte de charge et de la méthode de classification de filtration indiquée par le fabricant. La taille des pores et la finesse de filtration indiquée en microns ne doivent pas être considérées d'emblée comme des valeurs absolues de rétention des particules.
Quels matériaux peut-on utiliser ?
L'acier inoxydable fait partie des matériaux couramment utilisés dans le commerce, tandis que certains fabricants produisent également des filtres poreux à partir d'alliages à base de nickel et d'autres alliages spéciaux. Le choix du matériau approprié dépend de la chimie du procédé, de la température, de la pression et des conditions de corrosion.
Les filtres en métal fritté peuvent-ils être nettoyés et réutilisés ?
De nombreux éléments filtrants métalliques sont conçus pour être nettoyés et réutilisés, mais les méthodes de nettoyage appropriées dépendent de la structure poreuse, du type de contaminant et du procédé. Le nettoyage chimique, le lavage à contre-courant ou d’autres méthodes de régénération doivent être évalués au cas par cas pour chaque élément.
Les filtres en métal fritté sont-ils adaptés à une utilisation à haute température ?
Ils peuvent convenir aux applications nécessitant une résistance aux températures élevées lorsque l'alliage et la conception globale du filtre sont adaptés. La résistance thermique varie considérablement selon les matériaux et les constructions ; il ne faut donc pas supposer l'existence d'une température maximale universelle.
Un même filtre métallique poreux peut-il traiter à la fois des liquides et des gaz ?
Les filtres métalliques poreux sont utilisés aussi bien pour la filtration des liquides que pour celle des gaz, mais un élément conçu pour un procédé ne doit pas être automatiquement transposé à un autre. Il convient d'abord d'examiner les caractéristiques de débit, la charge en contaminants, la pression, la température et les exigences en matière de filtration.
Quelles informations faut-il fournir pour créer un filtre personnalisé ?
Veuillez indiquer le fluide de traitement, la taille cible des particules ou les exigences en microns, le matériau, les dimensions ou le plan, la température, la pression, la pression différentielle si elle est connue, les exigences en matière de débit, les raccords, la quantité et les exigences en matière de nettoyage. Ces informations permettent au fabricant d'évaluer une conception en métal fritté adaptée.
Demandez une assistance technique pour votre filtre en métal fritté
Pour un nouveau filtre, un élément de rechange ou un composant métallique poreux sur mesure, veuillez nous communiquer les conditions d'utilisation plutôt que de vous limiter à la désignation de la pièce ou à la valeur en microns.
Indiquez le médium filtrant, taille cible des particules, température de service, pression de service, débit requis, matériau privilégié, dimensions ou plan, type et nombre de raccords. Si des limites de pression différentielle, des exigences en matière de nettoyage ou des documents spécifiques s'appliquent, veuillez également indiquer ces détails.
Grâce à des informations techniques complètes, la conception du filtre, les caractéristiques de ses pores, sa géométrie et son matériau peuvent être évaluées en fonction de votre processus réel avant l'élaboration des spécifications, la préparation d'échantillons ou l'établissement d'un devis.
