Stratégie de remplacement des cartouches pour les lignes de prétraitement de dessalement

La charnière silencieuse de la plupart des calendriers de remplacement des cartouches

Les filtres existent discrètement.

Une cartouche peut sembler inoffensive sur la feuille de maintenance alors qu'elle augmente déjà la pression d'alimentation, qu'elle présente des défauts dans les lots de solides, qu'elle couvre une filtration insuffisante en amont et qu'elle pousse les opérateurs vers une facture de nettoyage des membranes que personne n'a budgétée. Alors pourquoi tant d'usines continuent-elles à changer les cartouches selon le calendrier prévu ?

Je vais commencer par dire ce qui est impopulaire : une routine de remplacement des cartouches filtrantes de 30 ou 90 jours n'est généralement pas une méthode. Il s'agit d'une habitude d'approvisionnement avec un gilet de sécurité.

Le dossier technique public confirme ce malaise. Une évaluation du dessalement par osmose inverse réalisée en 2024 indique que l'OI représente environ 70% de l'utilisation mondiale du dessalement, ce qui suggère que les petites erreurs de prétraitement se traduisent aujourd'hui par d'énormes dépenses d'exploitation. Un rapport du SWCC de 2023 note que les systèmes de filtres à cartouches dans le prétraitement SWRO sont généralement remplacés tous les 3 mois, mais “généralement” n'est pas synonyme de “approprié pour votre consommation, saison, quantité d'algues, dosage de coagulant, ou géométrie de cartouche”.”

Ce que la cartouche fait en réalité avant l'OI

Les filtres à cartouche de prétraitement de dessalement ne sont pas là pour sauver une station de prétraitement négative. Ils constituent le dernier garde-fou avant la pompe à haute pression et les membranes d'osmose inverse.

Cette distinction pose problème. Une cartouche de 5 μm en aval de la purification des milieux, de l'UF ou de la MF est censée capturer le limon, les fibres cassées, les morceaux de coquille, les résidus ferriques et les gravillons occasionnels qui ne devraient pas atteindre l'entretoise de la couche de membrane. Dans le cas du dessalement de l'eau salée, les valeurs nominales courantes sont de 1, 2, 5, 10 et 25 μm, 5 μm étant couramment utilisé ; la chute de tension de la cartouche propre est fréquemment définie comme étant inférieure à 0,2 bar, tandis que le remplacement est généralement fixé autour de 0,7 à 1,0 bar, ou 10 à 14 psi.

C'est là le véritable jeu vidéo : il ne s'agit pas de savoir “Combien de temps le filtre a-t-il duré ?”, mais “Qu'est-ce que le filtre a empêché de pénétrer dans le circuit d'osmose inverse ?”.”

Si la cartouche capte un peu de tonnes de polissage, c'est parfait. Si elle assure l'élimination quotidienne des solides, votre prétraitement en amont est défectueux.

La pression différentielle est le tout premier témoin, pas le test complet

La pression différentielle du filtre à cartouche est la diminution de la contrainte dans la cuve de la cartouche, déterminée entre les robinets amont et aval à un débit connu.

Simple ? Oui. Suffisante ? Non.

Les documents de la zone PVRO du Bureau de l'amélioration traitent de la pression différentielle à travers les filtres à cartouche en tant que signal de protection de la membrane et avertissent que le fait de ne pas modifier les cartouches peut réduire la durée de vie de la membrane RO et endommager progressivement la pompe. C'est la version propre. La version plus sale est la suivante : la pression différentielle vous indique que quelque chose s'est produit, mais elle ne vous explique pas toujours pourquoi.

Une excellente technique de remplacement du filtre à cartouche est utilisée pour les billes :

• Débit d'alimentation par cuve ou par train
• Stress en amont et en aval
• Niveau de température
• SDI15 avant et après les cartouches
• Turbidité, idéalement en NTU avec mention de l'occasion
• TOC/COD tout au long des épisodes d'algues ou de drainage
• Type de cartouche, taille, indice de micronisation, bouchon, numéro de lot complet
• Changements dans les coagulants et la déchloration, y compris FeCl3, polyDADMAC, NaOCl et SMBS
• Heures d'exécution réelles, et non jours calendaires seulement

Voici ce qu'il faut savoir : si le SDI est supérieur à 0,5 sur le nombre de cartouches régulièrement, la cartouche n'est plus simplement une protection. Elle compense un prétraitement qui a cessé de fonctionner. Il ne s'agit pas là d'une histoire de cartouche réussie. Il s'agit d'une enquête en amont.

Le type de cartouche modifie le réglage de la défaillance

A Cartouche de filtre en profondeur en PP soufflé par fusion agit différemment d'une cartouche à membrane plissée. Le média en profondeur se charge progressivement, avec généralement une plus grande tolérance à la saleté. Le média plissé offre une plus grande surface et une rétention plus nette, mais il peut s'aveugler rapidement en cas d'apparition de produits organiques, de boues ferriques ou de matières organiques de type huile.

A Cartouche de remplacement des débris DOE PP peut être tout à fait judicieux dans une solution de polissage à faible risque, mais je n'aime pas la géométrie DOE dans les obligations liées à l'eau de mer agitée, où le garnissage de sable, le danger de dérivation et la discipline des joints d'extrémité deviennent pénibles. Le SOE avec des joints toriques doubles est généralement la meilleure solution technique lorsque la ligne subit des variations de pression.

Pour un grand polissage ou une solution spécialisée, un Cartouche filtrante à membrane plissée en PP/PTFE peut sembler attrayante en théorie. Mais s'il vous plaît, ne jetez pas des cartouches de 0,2 μm directement dans une ligne de prétraitement de dessalement sale et appelez cela une conception de qualité supérieure. C'est ainsi que l'on achète une perte de charge avec une commande.

Lorsque les solides sont durs, tranchants ou thermiquement agressifs, un Cartouche filtrante frittée poreuse SS316 de 1 micron peut s'avérer judicieux dans des créneaux spécifiques de filtration des fluides. En revanche, pour le prétraitement par OI de l'eau de mer, c'est l'ensemble qui compte : cartouche, joint, plaque d'assise, métallurgie de la cuve, maîtrise du tuyau d'évacuation et volonté du conducteur de s'arrêter avant l'effondrement.

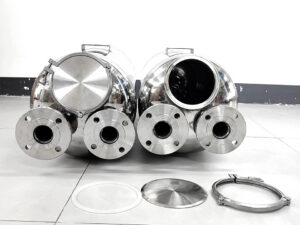

Ne négligez pas non plus les biens immobiliers. A Filtre en acier inoxydable SS304/SS316 immobilier n'est pas seulement un contenant ; c'est une limite de pression, un pari sur la détérioration et l'endroit où un mauvais arrimage se transforme en un contournement imperceptible.

La règle de l'expert : Changer en fonction d'un modèle, ne pas paniquer

La routine de remplacement du filtre à cartouche la plus efficace utilise trois déclencheurs en même temps.

Dans un premier temps, utilisez la pression différentielle normalisée. Ne comparez pas la dP du lundi à 80% de circulation à la dP du vendredi à 100% de débit et prétendez que vous avez une tendance.

Deuxièmement, la durée de vie du bouchon. Même si le dP reste faible, la croissance organique, le portage, le fluage des bouchons et les poches stationnaires peuvent encore vous nuire. Dans une bonne eau de mer avec un SDI15 constamment inférieur à 2, les cartouches peuvent souvent fonctionner beaucoup plus longtemps ; dans un service SWRO typique, 6 à 8 semaines est une attente de départ défendable, et non une législation.

Troisièmement, créer une ligne directrice pour les occasions. La marée rouge, les eaux de ruissellement, le dragage, l'entretien des prises d'eau, la rupture de la fibre UF, la surdose de fer ou un pic soudain de turbidité doivent faire passer la cartouche du statut de “consommable de routine” à celui de “sac d'épreuve”.”

L'exemple du SWRO de Nemmeli, à Chennai, est un avertissement bénéfique car il relie l'expérience opérationnelle réelle à une DCO/TOC élevée et à des fragments blancs légers ayant un impact sur l'exploitation de l'eau salée depuis 2019 ; c'est exactement le type d'instabilité organique et de particules qui nuit aux périodes de remplacement des feuilles de calcul fraîches.

Tableau d'approche pour le remplacement des cartouches

Méthode	Quand les opérateurs l'utilisent	Ce qu'il résout	Ce qui ne va pas	Mon jugement
Remplaçant uniquement pour le calendrier	Tous les 30, 60 ou 90 jours	Facilité d'achat et de dotation	Ignore les algues, les tornades, les changements de circulation et les défaillances en amont	Acceptable uniquement en tant que plafond de durée de vie maximale
Déclencheur à pression différentielle	Réglage à 0,7- 1,0 bar ou 10- 14 psi	Suivi de l'emballage réel	Informe mal si le flux n'est pas normalisé	Meilleur déclencheur de noyau
Déclencheur basé sur SDI	Modifier ou évaluer en cas de modification de l'IDS	Lier le comportement de la cartouche au risque d'encrassement de l'osmose inverse	Lent, manuel, dépendant de l'opérateur	Bon pour le diagnostic médical
Remplacement basé sur des événements	Après les tempêtes, les fleurs, l'accès à la coquille, la rupture de l'UF	Capture les défaillances les plus flagrantes dans le monde réel	Peut augmenter les investissements consommables	Indispensable pour les conduites d'eau salée
Politique intégrée	dP + SDI + runtime + occasion log	Soldes danger et charge	Nécessite de la discipline	La seule technique sérieuse

Comment modifier les filtres à cartouche dans les lignes de prétraitement du dessalement

Le travail est mécanique, mais le raisonnement est médico-légal.

Fermez ou séparez le réservoir de la cartouche conformément à la procédure de verrouillage de l'usine. Dépressuriser progressivement. Vidanger complètement les tuyaux. Ouvrez les locaux et inspectez-les avant de toucher les composants. Les cartouches sont-elles toujours chargées ? Un côté est-il plus sale ? Les embouts sont-ils déformés ? Y a-t-il des boues, des graviers couvrants, des boues ferriques orange, des films organiques noirs ou du sable au fond de la cartouche ?

Retirez ensuite les cartouches sans transformer le récipient en un lieu de contamination. Nettoyer les surfaces d'assise. Vérifier les ressorts, les plaques de maintien, les joints toriques, les montants de l'installation, les bords des lames et les robinets à pression différentielle. Installez les nouvelles cartouches en respectant l'ensemble du lot et des instructions. Enregistrez le classement en microns, le matériau, la longueur, le type d'extrémité et les initiales de l'opérateur.

Démarrer avec précaution. Purger l'air piégé. Augmenter le débit. Enregistrez le dP sur la même base de circulation que vous utiliserez plus tard.

Mais voici ce que j'apprécie le plus : conservez un échantillon de cartouche non nettoyée après des passages inhabituels. Ouvrez-le. Photographiez-la. Si l'usine perd des performances en matière d'OI, cette cartouche est plus abordable qu'un examen post-mortem de la membrane et généralement plus honnête qu'une conférence.

L'échec que personne n'a l'intention d'avouer : le contournement

La dérivation est pire que la connexion. Une cartouche bouchée hurle de stress. Une cartouche en dérivation sourit et envoie des particules en aval.

L'examen pilote du dessalement d'eau de mer de Scattergood a permis d'enregistrer sur vidéo une leçon brutale tirée d'une expérience antérieure en matière de SWRO : les conducteurs doivent surveiller attentivement la pression différentielle des filtres à cartouches, car des cartouches non contrôlées peuvent dévier et permettre une dérivation directe vers les aspects SWRO.

Cette phrase doit être épinglée dans chaque zone de contrôle.

Si vous constatez une réduction du dP dans des conditions d'alimentation insalubres, ne vous réjouissez pas trop vite. Une réduction du dP peut signifier que l'eau est propre. Elle peut également indiquer l'absence d'un joint, l'effondrement d'un composant, une compression négative de l'embout, une cartouche fracturée, une longueur de DOE incorrecte ou une cuve construite par quelqu'un qui se dépêche de passer au cimetière.

FAQ

Quel est le meilleur calendrier de remplacement des filtres à cartouches pour les lignes de prétraitement de dessalement ?

Le meilleur calendrier de remplacement des filtres à cartouche est un guide basé sur des données qui intègre la pression différentielle de base propre, le débit stabilisé, le changement de SDI, la turbidité de l'alimentation, le risque saisonnier et le temps de solution maximum pour chaque train, plutôt que de copier une date de calendrier traitée à partir d'une feuille de fournisseur. La technique consiste à commencer par la pression différentielle, à confirmer par le débit stabilisé et à modifier le programme en cas de prolifération d'algues, d'orage, de couverture ou de défaillance d'un filtre en amont.

Quelle pression différentielle du filtre à cartouche doit déclencher son remplacement ?

La pression différentielle du filtre à cartouche doit déclencher un substitut lorsque la diminution normalisée de la contrainte atteint la restriction validée de l'usine, généralement autour de 0,7- 1,0 bar ou 10- 14 psi dans la solution de prétraitement RO, en supposant que l'analyse est effectuée à un niveau de débit et de température similaire. Le chiffre n'est pas magique. Le modèle est plus important que la balise d'alarme.

Comment changer les filtres à cartouche dans les lignes de prétraitement du dessalement ?

Le remplacement des filtres à cartouches dans les lignes de prétraitement de dessalement implique d'isoler et de dépressuriser la cuve, d'évaluer les composants sales, de nettoyer les surfaces de fixation, de changer les cartouches en vérifiant la géométrie de l'encoche et du bouchon d'extrémité, de réactiver lentement, d'aérer l'air de ventilation et d'enregistrer les contraintes différentielles propres. L'action d'inspection n'est pas facultative car le modèle de chargement, l'écume, les boues ferriques ou la contorsion vous indiquent ce que fait le prétraitement en amont.

Les cartouches PP soufflées par fusion sont-elles meilleures que les cartouches plissées pour le prétraitement RO de l'eau de mer ?

Les cartouches soufflées par fusion en PP sont souvent bien meilleures pour le prétraitement des eaux salées sales ou variables, car leur structure en profondeur supporte le tassement des solides, tandis que les cartouches plissées sont meilleures lorsque l'alimentation est stable et qu'une rétention plus nette des fragments ou une surface plus élevée est nécessaire. Un mauvais choix peut soit rendre aveugle, soit rapide, soit entraîner un risque excessif en aval.

Quand les opérateurs doivent-ils remplacer les cartouches avant le système d'alarme de pression ?

Les opérateurs doivent remplacer les cartouches avant le système d'alarme de pression lorsqu'il existe des preuves d'un danger anormal pour l'eau d'alimentation, y compris la marée rouge, les fortes pluies, le dragage, l'endommagement des fibres UF, la surdose de coagulant, les fragments de coquillage, le mouvement inattendu des IDS, la boue biologique ou l'augmentation inexpliquée de la chute de pression de l'osmose inverse. L'attente du dP seul ne suffit pas lorsque la prise d'eau a déjà changé.

Élaborer le règlement de modification avant que le système d'alarme ne se mette à hurler

Une usine de dessalement n'a pas besoin d'un remplacement héroïque des cartouches. Elle a besoin d'une preuve de cartouche régimentée.

Établir une ligne de base propre pour le dP. Normaliser chaque analyse. Suivre le SDI15. Représenter les cartouches peu courantes. Différencier les capuchons de calendrier des activations de remplacement réelles. Cessez de vous satisfaire d'une longue durée de vie de la cartouche si le système d'OI derrière elle s'encrasse silencieusement.

Pour les lignes de prétraitement de dessalement, la meilleure stratégie de remplacement des filtres à cartouches n'est pas celle qui utilise le moins de cartouches. C'est celle qui préserve la durée de vie de la couche de membrane, les pompes à haute pression, la sécurité de la récupération et la fiabilité du conducteur lorsque l'eau de mer cesse d'agir.
