Comment détecter le contournement d'une cartouche dans les boîtiers multironds ?

De nombreux shunts sont en train de griller.

C’est pour cette raison que ce problème passe inaperçu ; non pas parce que les opérateurs sont négligents, mais parce que le contournement des cartouches filtrantes ne s’accompagne généralement pas de phénomènes spectaculaires, tels que de la mousse, des systèmes d’alarme ou un pic de pression spectaculaire : il se manifeste simplement par une différence de pression “ acceptable ”, un encrassement modéré en aval et une équipe de maintenance qui assure que les cartouches ont été installées correctement.

C'est bien là le piège, n'est-ce pas ?

J'ai déjà vu des installations remplacer des cartouches en parfait état tout en laissant de côté le véritable coupable : un joint en EPDM comprimé, un adaptateur 222 déformé, un siège à arête vive endommagé, ou encore une cartouche, dans un boîtier à cartouches multiples, placée 3 mm plus haut que les autres. Le système continue de fonctionner. Le compteur semble indiquer un fonctionnement normal. Le produit s'écoule silencieusement à travers le média filtrant.

La dure réalité concernant le contournement des cartouches filtrantes

La dérivation d'une cartouche filtrante désigne le circuit de circulation non filtré ou partiellement filtré qui se forme lorsque le liquide contourne le média filtrant de la cartouche au lieu de passer à travers celui-ci, généralement en raison de joints toriques défectueux, de capuchons d'extrémité mal serrés, de sièges défectueux, de boîtiers endommagés, d'adaptateurs cassés ou d'une compression irrégulière dans les configurations de boîtiers de filtres à plusieurs étages.

On fait comme si les problèmes de filtration étaient dus à la cartouche.

En général, il s'agit d'un problème lié au logement.

Dans les lettres d’avertissement de la FDA de 2024 concernant la fabrication de produits stériles, le même schéma revenait sans cesse : contrôles de processus insuffisants, techniques d’investigation déficientes, absence de procédures écrites et hypothèses erronées concernant la prévention de la contamination. Reuters a par ailleurs rapporté en octobre 2024 qu’une importante usine américaine de médicaments stériles avait fait l’objet, à plusieurs reprises, de constatations de la FDA liées à des faiblesses dans le contrôle de la contamination. Non, il ne s'agissait pas d'un article sur les préfiltres à eau. Mais la leçon à en tirer est claire : lorsque le processus repose sur un obstacle, ce n'est pas la documentation qui constitue la barrière – c'est l'obstacle lui-même qui en est la barrière.

Une cartouche est étanche ou ne l'est pas.

Pourquoi les immeubles à plusieurs étages masquent-ils mieux les contournements que les maisons individuelles ?

Les transactions immobilières en une seule étape sont simples. D'une honnêteté agaçante.

Lorsqu'une cartouche tombe en panne dans un système à circuit unique, l'ensemble du système le signale généralement : la pression chute, la qualité diminue, le débit change ou les résultats des analyses en aval s'altèrent. En revanche, dans un système à circuits multiples, une cartouche défectueuse peut passer inaperçue parmi onze cartouches en bon état, voire trente-neuf, selon le type de système.

C'est pourquoi les fuites au niveau du boîtier de filtre à plusieurs étages sont si exaspérantes. L'établissement produit des effluents hétérogènes. Un seul siège de cartouche peut présenter une fuite, tandis que le reste du système fonctionne normalement, ce qui suffit à donner l'impression que le résultat global est acceptable.

Pour les systèmes à faible débit, un dispositif à cuvette transparente tel qu'un petite cartouche filtrante en PP avec une surface filtrante dégagée Cela simplifie le contrôle esthétique, mais les opérateurs industriels bénéficient rarement de ce luxe lorsqu'ils passent directement à des cuves en acier inoxydable à cartouches multiples.

Les chemins détournés que personne ne veut avouer

Je vais aborder l'aspect qui ne fait pas l'unanimité.

Une grande partie des dérivations est posée à la main.

Pas par malveillance. Pas par négligence à chaque fois. Pourtant, lors des changements de série, lorsque les opérateurs sont en sueur, pressés, fatigués et soumis au stress de la production, les petites erreurs se transforment rapidement en problèmes hydrauliques.

Les chemins de contournement habituels sont les suivants :

Contourner la source	À quoi cela ressemble sur le terrain	Qu'est-ce qui en était généralement la cause ?	Astuce de détection
Joint torique coupé	L'un des sièges de cartouche présente une fuite, tandis que les autres sont étanches	Montage à sec, lubrifiant inadapté, bord tranchant au niveau de l'adaptateur	Exemple d'une cartouche propre mais d'un système en aval encrassé
Joint écrasé	Le phoque a l'air corpulent, brillant et fatigué	Compression excessive ou gonflement chimique	Le contournement se répète après le remplacement de la cartouche
Style d'embout incorrect	La cartouche semble être installée, mais elle ne se verrouille pas	Incohérence entre DOE et SOE, confusion entre 222 et 226	Contrainte différentielle étonnamment faible
Message au centre déformé	La cartouche s'incline légèrement sous l'effet de la compression	Dégradation grave ou dommages matériels	Élévation inégale de la cartouche
Adaptateur cassé	Le joint passe le contrôle statique, mais présente des défaillances en circulation.	Âge, stress et anxiété, exposition à des substances chimiques	Innovation intermittente en matière de forets
Siège de plaque tubulaire négatif	De nombreuses cartouches présentent des sièges non uniformes	Corrosion, effet, usinage inadéquat	Cette même position s'avère systématiquement insuffisante

La question n'est pas “ avons-nous installé de nouveaux filtres ? ”

La question qui se pose est la suivante : “ Le liquide a-t-il suivi un autre parcours ? ”

Étape 1 : Cessez de vous fier uniquement à la contrainte différentielle

La pression différentielle sert à cela. Ce n'est pas un aveu.

Un boîtier de filtre à pression différentielle peut présenter une contrainte régulière lorsque la dérivation est active, notamment lorsque une ou deux cartouches fuient dans un grand ensemble à plusieurs cartouches. En effet, une baisse de contrainte anormalement faible après le remplacement doit vous inquiéter davantage, et non l'inverse.

Si un système fonctionnait auparavant avec une pression différentielle (ΔP) de 0,6 bar et qu'il commence soudainement à fonctionner à 0,2 bar, alors que la circulation, l'épaisseur, la température et la qualité de la cartouche restent inchangées, ne vous réjouissez pas. Demandez-vous plutôt où est passée la résistance.

Pour la préfiltration des débris, les opérateurs comparent généralement l'efficacité de cartouches courantes telles que Cartouches filtrantes en polypropylène de 5 et 10 microns pour la filtration des sédiments et les cartouches de plus grand format. Cette comparaison n'a de sens que si les joints remplissent correctement leur fonction. Sinon, vous ne comparez pas les supports, mais les fuites.

Étape 2 : Effectuer un contrôle des particules ou de la turbidité en aval avant et après le remplacement

Voici l'évaluation de la zone à laquelle j'accorde davantage de crédit qu'à l'échelle de stress.

Effectuez un prélèvement en amont. Effectuez un prélèvement en aval. Répétez ensuite l'opération après le remplacement de la cartouche, au même tarif de circulation.

Pour l'alimentation en eau, l'analyse de la turbidité, de l'indice SDI, des particules fragmentées ou des matières en suspension permet de détecter rapidement un contournement. Pour les fluides de process, utilisez le contaminant pertinent : résidus de carbone, salissures, rouille, billes de résine, matières biologiques, colorants ou tout autre élément que la cartouche est censée retenir.

Mais ne vous contentez pas de prendre un exemple qui vous plaît pour aller de l'avant.

Prenons l'exemple d'un démarrage, d'un cas de 10 minutes et d'un cas de 30 minutes. Un court-circuit provoqué par un joint torique défectueux peut apparaître après une dilatation thermique, des vibrations ou la stabilisation de la circulation. Le tout premier réservoir peut présenter un défaut.

Étape 3 : Vérifiez la position de la cartouche avec la rigueur d'un enquêteur

Une procédure de détection de dérivation par cartouche doit inclure un examen physique de chaque siège, et pas seulement un simple coup d'œil à l'intérieur de la conduite.

Je souhaite que les conducteurs vérifient :

1. Uniformité de la hauteur des cartouches
2. Coupures, gonflement, aplatissement ou torsion en spirale du joint torique
3. Compatibilité des embouts : DOE, SOE, 222, 226, ailette, niveau
4. Contact par ressort ou par plaque de compression
5. Rayures et traces de corrosion sur la plaque tubulaire
6. L'adaptateur se brise sous une lumière intense
7. Si une position de cartouche cesse de fonctionner après chaque remplacement

C'est le dernier qui compte le plus.

Lorsque ce même emplacement de logement entraîne un développement en double, cessez de blâmer le distributeur de cartouches. C'est le récipient qui parle.

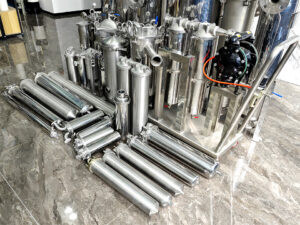

Un système correctement adapté Boîtier de filtre à cartouche en acier inoxydable 304 ou 316 Cela permet de réduire considérablement ce risque, car le corps, le filetage, le joint et l'interface de la cartouche sont conçus comme un système intégré. C'est justement en associant des cartouches bon marché à des sièges dont la géométrie n'est pas connue que les usines réalisent des économies sur le $3 et perdent un lot.

Conseil n° 4 : recourez à une évaluation du niveau de difficulté lorsque la menace le justifie

Toutes les interventions ne nécessitent pas un examen complet de la complexité en laboratoire de recherche.

Toutefois, si le liquide filtré est destiné à alimenter des membranes d'osmose inverse, des bains de galvanoplastie, des boucles de rinçage stérilisées, des produits chimiques de grande valeur, la clarification des boissons ou de l'eau de qualité électronique, un simple contrôle sanitaire en aval pourrait ne pas suffire. Il est nécessaire de mettre en place un obstacle contrôlé.

Un test de mise en service efficace consiste à appliquer une charge connue en amont et à vérifier la rétention en aval. Dans le cas d'un prétraitement de l'eau simple, cela peut impliquer un comptage des particules. Dans les systèmes plus complexes, cela peut nécessiter une analyse microbiologique, un test de pénétration de colorant, un test du point de bulle, un test de diffusion ou un test de maintien de pression, selon le type de cartouche.

N'appliquez pas sans réfléchir les méthodes d'honnêteté membranaire aux cartouches de profondeur.

Le PP soufflé, les membranes plissées, les cartouches sans noyau à haut débit et les filtres frittés ne se comportent pas exactement de la même manière. A cartouche en polypropylène extrudée par soufflage, de grand diamètre et à haut débit présente des caractéristiques de retenue et de débit différentes de celles d'une petite cartouche anti-sédiments DOE de 10 pouces. Le mot est exactement le même : « filtre ». Mais c'est un tout autre produit.

Étape 5 : Attendez-vous à ce qu’on vous demande de “ nettoyer également la cartouche ” après l’intervention

C'est ma petite ruse préférée.

Lorsque vous retirez des cartouches d'un chargeur à plusieurs cartouches, triez-les. Ne les jetez pas simplement directement dans un tambour.

Si onze cartouches semblent bien en place et qu'une seule semble anormalement bien rangée, il se peut que cette cartouche « propre » ne fonctionne pas réellement. Elle a peut-être été contournée, délogée, obstruée à l'extrémité opposée, ou se trouve dans une poche de circulation morte.

Les opérateurs cherchent généralement à identifier la cartouche la plus sale.

Je cherche celui qui est innocent.

Pour les garnissages à forte teneur en solides, les grandes cartouches telles que cartouches filtrantes pour l'eau destinées à retenir les gros débris de PP, avec des finesses de filtration comprises entre 1 et 50 microns Il faut que le schéma de remplissage soit crédible. Si la qualité en aval est mauvaise et qu’une cartouche semble intacte, ce n’est pas un hasard. C’est une preuve.

Action n° 6 : Élaborer une carte des contournements, et non une mémoire de maintenance

Document indiquant les postes qui ne répondent pas aux critères.

C'est ce que je veux dire. Fiche technique de l'appareil. Marquez la plaque de fixation. Notez la configuration de la cartouche après chaque remplacement pendant 3 mois. Suivez les contraintes différentielles, le débit, la température, le lot de la cartouche, le type de joint torique et le résultat en aval.

La plupart des usines ne posent pas de problème de purification. Elles posent un problème de preuve.

Un journal de dérivation doit obligatoirement comporter les éléments suivants :

Facteur de données	Pourquoi c'est important	Signal d'alerte
Référence du bien immobilier	Distingue les problèmes liés au récipient de ceux liés à la cartouche	Le même navire subit des pannes à répétition
Position de la cartouche	Trouve des sièges et des adaptateurs de mauvaise qualité	Ce même port est à l'origine d'une avancée majeure
Produit à joint torique	Suivi de la compatibilité chimique	Le NBR gonfle, le silicone se fendille, l'EPDM s'aplatit
ΔP net	Détermine le niveau de résistance de référence	Baisse soudaine de ΔP après le remplacement
Taux de circulation	Empêche les fausses comparaisons	L'augmentation du débit serait due à des “ filtres défectueux ”
Température	Influence l'épaisseur et les habitudes d'étanchéité	La procédure à chaud entraîne des fuites périodiques
Problématique des fragments en aval	Vérifie la rétention réelle	Des données de pression soignées, des effluents insalubres
Notes du conducteur	La réalité des prises	“L'expression ” difficile à placer » apparaît deux fois

La défaillance d'un joint torique est un « tueur silencieux »

Il n'est pas rare que les joints toriques des filtres à cartouche présentent des défaillances. Tant mieux.

C'est pourquoi il mérite encore plus d'attention que les publicités dans les médias. Le joint torique est le rempart de protection. S'il cesse de fonctionner, la précision au micron ne devient plus qu'une simple promesse de brochure commerciale.

Les matériaux couramment utilisés pour les joints toriques sont notamment l'EPDM, le silicone, le NBR et le Viton. Chacun présente des propriétés chimiques différentes. L'eau chaude, les agents oxydants, les huiles, les solvants, les acides et les agents nettoyants les altèrent chacun à leur manière. Et pourtant, les opérateurs réutilisent systématiquement des joints toriques qui auraient dû être mis au rebut.

Un joint torique gonflé n'est pas “ une étanchéité supplémentaire ”.”

Elle peut subir des altérations chimiques, présenter des dimensions imprévisibles et être susceptible de sortir de la glande lors de la compression.

Ma liste de contrôle sans détours pour détecter le contournement des cartouches

Utilisez cette option lorsque le système fait des siennes et que tout le monde donne son avis.

Vérifier	Condition de réussite	Condition d'échec	Que faire ensuite ?
Contrainte différentielle nette	Correspond à la norme historique pour un tirage identique	ΔP exceptionnellement faible	Vérifier les sièges et les ensembles de fin de rangée
Turbidité en aval ou particules	Baisse régulière après le démarrage	Innovation au bout de 10 à 30 minutes	Vérifier les joints toriques en conditions de fonctionnement
Disposition des éléments dans la cartouche	Une répartition uniforme de la poussière sur l'ensemble des positions	Une cartouche a l'air en bon état	Vérifiez ce siège et cet adaptateur
Contrôle des joints toriques	Rond, élastique, non découpé, matière adaptée	Appartement, coupé, enflé, tordu	Remplacer les joints, vérifier la compatibilité
Visite des locaux immobiliers	Surface d'étanchéité lisse	Éraflures, rouille, dommages	Service de réparation ou mise hors service d'un bien immobilier
Échec de la répétition de la position	Défaillance aléatoire ou sans répétition	La même machine à sous échoue à plusieurs reprises	Carte des défauts de construction
Test de provocation	Répond aux objectifs de fidélisation prévus	Problème détecté en aval	Transmettre à « Real Estate Honesty Review »

FAQ

Qu'est-ce que la dérivation de la cartouche filtrante ?

Le contournement de la cartouche filtrante est une défaillance du système de filtration dans laquelle le fluide contourne le parcours prévu du média filtrant et s'écoule par des interstices, des joints endommagés, des embouts desserrés, des adaptateurs fendus ou des sièges déformés, permettant ainsi aux particules, aux germes ou aux polluants de process de passer en aval, alors même que les cartouches semblent correctement installées et que le boîtier reste sous pression. Dans les boîtiers à plusieurs cartouches, ce phénomène est plus difficile à détecter, car le flux dévié se mélange au liquide correctement filtré provenant des autres cartouches.

Comment détecter un contournement de cartouche dans un boîtier de filtre à plusieurs cartouches ?

La détection d'un contournement de cartouche dans un système de filtration à plusieurs étages consiste à comparer les variations de pression, les données de qualité en aval, les schémas de remplissage des cartouches et l'état physique des joints afin de déterminer si le liquide contourne une ou plusieurs cartouches au lieu de passer à travers le média filtrant. Commencez par effectuer des contrôles standard de la différence de pression (ΔP), puis validez les résultats à l’aide d’analyses de particules, de turbidité, d’indice SDI ou de dépistage d’impuretés spécifiques au procédé. Enfin, examinez chaque joint torique, chaque siège de plaque tubulaire, chaque adaptateur et chaque point de fixation.

La pression différentielle peut-elle prouver qu'il n'y a pas de dérivation ?

La différence de pression ne permet pas de prouver l'absence de dérivation, car un siège de cartouche qui fuit peut réduire la résistance à la circulation, tandis que les cartouches restantes continuent de produire une chute de pression suffisante pour que le système semble fonctionner normalement sur une échelle de mesure standard. Utilisez la différence de pression (ΔP) comme un signal d'alerte, et non comme un critère de décision. La meilleure preuve réside dans la combinaison des profils de ΔP avec des analyses d’impuretés en aval et une inspection carte par carte après le remplacement.

Quelles sont les causes de défaillance des joints toriques dans les filtres à cartouche ?

La défaillance des joints toriques dans les filtres à cartouche est due à une incompatibilité chimique, à des cycles thermiques, à une installation à sec, à une compression excessive, à une torsion lors de l'insertion, à une réutilisation après déformation ou à des coupures causées par des adaptateurs endommagés et des surfaces coupantes du boîtier. Les signes visibles sont l'écrasement, le gonflement, la rupture, des marques en spirale, une texture collante ou une cartouche qui fuit en permanence malgré l'utilisation de cartouches neuves. Remplacez les joints suspects plutôt que de vous poser des questions.

Pourquoi une cartouche semble-t-elle plus propre que les autres après l'intervention ?

Si une cartouche semble plus propre que les autres, cela indique généralement qu’elle n’a pas été soumise à un débit régulier, qu’elle n’était pas correctement étanche ou qu’elle a été placée dans une configuration de dérivation où le liquide circulait à l’écart du média filtrant de la cartouche. Dans un boîtier de filtre à cartouches multiples, cela témoigne d’une accumulation inégale de poussière. Retirez soigneusement les cartouches, comparez-les côte à côte et examinez celle qui semble plus propre avant de mettre en cause l’ensemble du filtre.

Dernière prise

Le contournement de la cartouche filtrante n'est pas un mystère. Il s'agit généralement d'un problème d'interface utilisateur négligé, qui se cache derrière des analyses de pression banales et des habitudes d'examen peu rigoureuses.

Nous devrions cesser de considérer le remplacement des cartouches comme une simple opération liée aux consommables et commencer à le traiter comme une mesure de confinement. Le choix du média est crucial. La finesse de filtration en microns est importante. Cependant, c'est le joint d'étanchéité qui détermine si l'un ou l'autre de ces critères est pris en compte.
