Dépannage des matériaux d'étanchéité pour les corps de filtres industriels
Beaucoup de défaillances des joints n'ont rien d'étonnant. Il s'agit simplement de négligences administratives qui se traduisent par le port de gants en caoutchouc.
J'ai apprécié que les groupes de maintenance critiquent le immobilier de filtres commerciaux le corps, le fournisseur de cartouches, l'opérateur, la pompe et, dans certains cas, les conditions météorologiques, avant même que quiconque ne retire le joint et ne pose cette question cruciale : “ Ce matériau d'étanchéité a-t-il déjà été adapté au liquide, à la température, aux variations de pression et aux produits de nettoyage ? ” En général, non. Et c'est là que l'argent s'envole.
Le produit contient de petites pièces.
Un joint $3 peut endommager une conduite $30 000, notamment lorsque l'installation achemine de l'eau chaude, des résidus de solvants, des solutions de lavage caustiques, des désinfectants oxydants ou des boues de préfiltration grossières, et ce, en raison d'un choix de joint fondé sur la pratique plutôt que sur des données probantes. Qu’est-ce que le service des achats a acheté la dernière fois ? Exactement la même chose. Qu’est-ce qui a changé dans l’usine ? Absolument tout.
Pourquoi les joints des filtres industriels cèdent-ils avant les filtres eux-mêmes ?
Une réalité difficile à accepter : les boîtiers en acier inoxydable font l'objet de critiques, car les joints d'étanchéité sont politiquement opportuns.

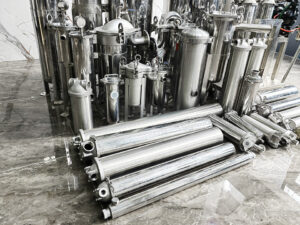

Un boîtier en acier 304 ou 316 peut sembler en cause lorsque le fluide atteint le collier de serrage, la colonne d’entrée, le bouchon de purge d’air ou le siège de cartouche, mais la défaillance trouve souvent son origine au niveau de l’élastomère. Un joint EPDM gonflé, un joint torique NBR aplati, un joint en silicone trop comprimé ou une bague FKM solidifiée par des agents chimiques se déformeront certainement juste assez pour laisser passer un fluide sous l'effet d'une pression différentielle, puis se resserreront lors de la fermeture, rendant ainsi le rapport d'entretien absurde.
C’est pourquoi j’aime commencer par la conception de l’installation. Si vous utilisez un réservoir à cartouche compact, comparez la pile d’étanchéité à la conception réelle des dispositifs, et non à un schéma théorique. Un produit tel qu’un Boîtier de filtre simple en acier inoxydable 304/316 à filetage intérieur pour la purification par cartouche à usage professionnel fournit la structure de diagnostic adéquate : le produit immobilier, l'interface à cordes, la longueur de la cartouche, le score en microns et l'emplacement du joint influencent tous les contraintes auxquelles le joint est soumis.
Pourtant, personne n'a l'intention d'évoquer cela lors de la réunion.
Ils souhaitent obtenir une référence de pièce de rechange.
Le profil de fuite vous en dit plus long que l'opérateur lui-même
Une fuite au démarrage est généralement différente d'une fuite survenant après 40 minutes. Un écoulement pendant le nettoyage en place (CIP) diffère d'une infiltration après un changement de filtre. Un boîtier qui ne fuit qu'après le remplacement de la cartouche n'est souvent pas dû à un “ acier inoxydable défectueux ”. Il s'agit plutôt d'un problème de compression, de positionnement ou de remise en état du joint.
Voici mes abréviations utilisées sur le terrain :
Si le joint présente des fuites peu après son installation, vérifiez son assise, l’absence de contamination de la rainure, la section transversale et le couple de serrage. S’il fuit après des pics de température, suspectez une répartition thermique inégale, une accumulation de compression ou un matériau de joint de filtre inadapté. S’il fuit après un nettoyage chimique, recherchez tout gonflement, fissuration, effritement du liquide ou solidification. Si la fuite ne se produit qu’à haut débit, vérifiez la dérivation de la cartouche, la résonance, les impulsions de pression et l’extrusion du joint torique.
Il n'existe pas de matériau unique idéal pour les joints des boîtiers de filtre
Les particuliers réclament le meilleur produit d'étanchéité pour les solutions de filtration immobilière, comme s'il n'y avait qu'un seul adulte dans la région. Or, ce n'est pas le cas.
L'EPDM résiste généralement bien à l'eau chaude, à l'exposition directe à la vapeur et à de nombreux environnements de nettoyage alcalins, mais il peut s'avérer un mauvais choix en présence d'huiles minérales. Le FKM résiste à de nombreux hydrocarbures et à des températures élevées, mais il peut s’avérer inadapté à certaines amines ou à des systèmes caustiques agressifs. Le PTFE résiste à de nombreux produits chimiques, mais il est pénalisé par un revêtement de surface insuffisant et des conceptions à faible compression. Le silicone est propre et souple, mais dans des conditions industrielles difficiles, il peut se déchirer comme un contrat mal rédigé.
Nous cessons donc de nous demander “ Quel joint est le meilleur ? ” pour poser des questions plus pertinentes.
De quel liquide s'agit-il ? Quel est le produit chimique de nettoyage ? Quelle est la température de fonctionnement optimale, et non celle indiquée dans la notice ? Quelle est la pointe de pression au démarrage de la pompe ? La cartouche est-elle de type DOE, SOE, à joint plat, à ailettes ou sur mesure ? Le technicien lubrifie-t-il le joint torique, ou l'installe-t-il à sec et tordu parce que la ligne est en retard ?
Ce dernier point a plus d'importance qu'on ne le pense.
Compatibilité des joints toriques des boîtiers de filtre : les suspects habituels
Les joints des boîtiers de filtres industriels présentent des défaillances selon des schémas récurrents. L'astuce consiste à ne plus considérer les signes et les symptômes comme la cause première.
Le gonflement de l’EPDM est souvent dû à la présence d’huiles, d’hydrocarbures ou de solvants incompatibles. La fissuration du NBR peut être le signe d’une exposition à l’ozone, à la chaleur, au vieillissement ou à des agressions chimiques liées au nettoyage. Le durcissement du FKM peut survenir après une exposition à certains nettoyants alcalins ou à des produits chimiques riches en amines. La déchirure du silicone peut résulter d’un serrage excessif, de parois de rainure tranchantes ou d’une ouverture répétée de l’espace de logement. Le fluage du PTFE peut se manifester lorsqu’un système s’attend à un rebond de type caoutchouc de la part d’un produit qui ne se comporte pas comme du caoutchouc.
Un bon registre d'entretien doit indiquer le produit d'étanchéité utilisé, le modèle, la date d'installation, le fluide de process, le cycle de nettoyage, la température, la pression et l'emplacement de la fuite. De nombreuses usines se contentent de noter “ joint remplacé ”.”
Ce ne sont pas des données. C'est un aveu.
Matrice de fixation du matériau d'étanchéité
Symptôme
Cause probable
Suspect potentiel
Ce que j'examinerais sans aucun doute en premier lieu
Conseils pratiques d'entretien
Le joint semble enflammé ou trop grand
Absorption chimique
EPDM, NBR, silicone
Exposition directe à l'huile, aux solvants, aux désinfectants et aux tensioactifs
Vérifiez la compatibilité chimique avant de passer une nouvelle commande
Substance d'ajustement ou réduction des effets indésirables liés à la compression
Le joint est fissuré ou présente un aspect laiteux
Oxydation, ozone, chaleur, agressions chimiques
NBR, EPDM
Espace de rangement, rayons UV, ozone, cycle de nettoyage à chaud
Optimiser le stockage et changer de produit si nécessaire
La fuite n'apparaît qu'après la mise en marche
Impulsion de contrainte ou mauvais ajustement
Tout type d'élastomère
Pression de démarrage de la pompe, poussière dans les rainures, joint torique tordu
Nettoyer la rainure, lubrifier, contrôler la montée en pression
Une fuite apparaît après la modification de la cartouche
Déséquilibre ou dimensions incorrectes du joint
Tout type de joint
Ajustement du capuchon d'extrémité de la cartouche, incompatibilité entre DOE et SOE, section transversale du joint
Géométrie de la cartouche et du joint du boîtier
La fuite apparaît partout où l'eau est chaude et propre
Dilatation thermique ou élastomère inadapté
NBR, silicone, EPDM
Niveau de température du CIP, point de concentration de la soude caustique, temps de maintien
Transférer vers un produit adapté aux hautes températures
Bonne dérivation, aucune fuite visible à l'extérieur
Contournement du joint intérieur
Joint d'étanchéité d'extrémité de cartouche
Embout, côté lame, compression par ressort
Vérifiez à nouveau les caractéristiques techniques de la cartouche et le logement de celle-ci
Les défaillances des joints des boîtiers de filtres à manches sont souvent dues à une erreur humaine
Les problèmes liés aux joints des filtres à manches sont généralement bien moins intéressants que ne le souhaiteraient les concepteurs.
Le joint est comprimé. Le panier n'est pas bien en place. Le couvercle se ferme contre des particules. Le collier de serrage est mal serré. Le technicien a réutilisé un joint qui présentait déjà une déformation rémanente après compression. L'anneau du sac n'est pas tout à fait correct. Le joint a été acheté uniquement en fonction de son diamètre extérieur. Personne n'a vérifié sa section transversale. Personne n’a vérifié la solidité. Personne n’a vérifié si le procédé était passé d’un lavage à l’eau à température ambiante à un lavage alcalin à 70 °C.
L'usine qualifie ensuite ce phénomène de « défaillance du joint de filtration commercial ».
D'accord. Mais appelons ça par son nom : une variation sans limites.
Le choix de la cartouche peut nuire à l'étanchéité
La cartouche filtrante ne se contente pas d'être “ logée ” dans le boîtier. Elle détermine la capacité en tonnes, la résistance à l'écoulement, le risque de dérivation et la fréquence à laquelle le boîtier est ouvert.
Une forte chute de pression exerce une contrainte bien plus importante sur les joints d'étanchéité d'extrémité. Les remplacements réguliers de cartouches accélèrent l'usure des joints. Une préfiltration inadéquate encrasse plus rapidement le boîtier. Les boîtiers trop serrés masquent les erreurs de pose jusqu'au cycle thermique suivant. C'est pourquoi je remets en question toute recommandation concernant les joints qui ne tient pas compte du type de cartouche, de la finesse de filtration (en microns) et de la fréquence d'entretien.
Comment réparer les fuites dans les filtres immobiliers sans faire de suppositions
Commencez avec des cheveux parfaitement secs.
Essuyez soigneusement le boîtier. Mettez progressivement sous pression. Observez la zone la plus humide, et non la flaque la plus importante. Marquez l'emplacement de la fuite à l'aide d'un marqueur à peinture. Prenez une photo avant de procéder au démontage. Ouvrez ensuite le boîtier et inspectez le joint sans le nettoyer au préalable, car la répartition des résidus peut vous indiquer à quel endroit le joint a perdu son étanchéité.
Voici la séquence que j'utilise :
Examinez la rainure. Vérifiez la section transversale du joint. Vérifiez qu'il n'est pas tordu. Vérifiez la fermeté au toucher, puis validez avec Coast A si la défaillance se reproduit. Vérifiez l'exposition directe aux produits chimiques. Vérifiez si le joint a été lubrifié avec un lubrifiant adapté. Vérifiez si la cartouche ne pousse pas le joint hors de sa zone de compression prévue. Vérifiez si les opérateurs ne mélangent pas d'anciens éléments et des pièces de rechange provenant de différents fournisseurs.
La réussite professionnelle dans un travail monotone.
Si l'installation présente des fuites récurrentes, je souhaite disposer d'un registre des joints sur 90 jours : date de montage, produit, référence du boîtier, type de cartouche, produit de nettoyage, température de fonctionnement, pression et description de la défaillance. Vous verrez la tendance se dessiner. Il peut s'agir d'un seul changement. Un module de traitement. Un produit de nettoyage. Un joint “ équivalent ” utilisé en cas de rupture de stock.
Pourquoi les joints d'étanchéité des filtres industriels tombent-ils en panne ?
Les joints utilisés dans les filtres industriels cessent de fonctionner car le choix des matériaux, l'exposition aux produits chimiques, la conception de la compression, les variations de température et la manipulation humaine s'opposent au même point de contact minuscule. Le joint est censé compenser les ajustements de procédure, les variations de cartouche, un montage inadéquat et les variations de pression. Au final, il finit par céder.
Voilà la vraie réponse.
L'équipe chargée des achats souhaite un joint moins coûteux. L'équipe de maintenance souhaite un remplacement beaucoup plus rapide. Le service de production souhaite réduire le nombre d'arrêts de production. Le service qualité ne veut aucun contournement. Le service d'ingénierie souhaite obtenir des informations sur la compatibilité. C'est au niveau du joint que ces services s'affrontent dans le calme.
Mon avis bien arrêté : arrêtez d'acheter des joints comme s'il s'agissait de fournitures de bureau
Les cachets ne sont pas des articles de papeterie.
En matière de solutions de boîtiers de filtres à usage commercial, je préfère sur-spécifier un joint plutôt que d’en sous-spécifier vingt. Vérifier la composition. Vérifier la résistance. Vérifier les dimensions. Vérifier le mode de fonctionnement. Vérifier les produits chimiques de nettoyage. Vérifier si le boîtier est en acier inoxydable 304 ou 316. Vérifier si le type de cartouche est de type DOE, SOE, sans noyau, grand format ou sur mesure. Vérifier si le joint est en contact avec l'eau traitée, le produit de nettoyage chimique, les traces d'huile, la vapeur, ou les quatre à la fois.
Et quand un fournisseur parle de “ joint standard ”, demandez-lui : « standard pour qui ? »
FAQ
Quel est le meilleur produit d'étanchéité pour un filtre immobilier à usage commercial ?
Le meilleur produit d'étanchéité pour un filtre industriel est celui dont les propriétés correspondent au fluide de process, aux produits de nettoyage, à la température de fonctionnement, aux cycles de contrainte et à la conception de la rainure du filtre. L'EPDM, le FKM, le NBR, le silicone et le PTFE peuvent tous convenir, mais aucun n'offre une résistance universelle à l'eau, à l'huile, aux solvants, aux produits caustiques, aux agents oxydants et à la chaleur.
En clair, ne choisissez pas en fonction du comportement. Choisissez en fonction de l'exposition. L'EPDM peut être un choix judicieux pour de nombreux systèmes en contact avec l'eau et des solutions alcalines. Le FKM peut s'avérer plus adapté à certains hydrocarbures. Le PTFE peut convenir aux milieux chimiques agressifs lorsque la conception du boîtier le permet. Un matériau mal choisi, même s'il est “ économique ”, reste insuffisant.
Comment réparer les fuites au niveau du filtre immobilier ?
Pour réparer les fuites du boîtier de filtre, séchez complètement le récipient, mettez-le lentement sous pression, identifiez le point le plus humide, puis vérifiez l'étanchéité, la rainure, l'ajustement de la cartouche et les conditions de fonctionnement avant de remplacer les composants. L'objectif est de distinguer les fuites au niveau du joint externe des fuites au niveau du cordon d'étanchéité, des colliers de serrage, des évents, des tuyaux de vidange et des dérivations internes de la cartouche.
Je ne commencerais pas par utiliser une clé. Je commencerais sans aucun doute par observer. Le temps d'égouttement, la température, la pression et l'emplacement vous permettent de déterminer si le problème est dû à un gonflement chimique, à une accumulation sous compression, à un joint torique de taille incorrecte, à un mauvais ajustement, à un pic de pression ou à un désalignement de la cartouche.
Pourquoi les joints d'étanchéité des filtres industriels cèdent-ils après le nettoyage ?
Les joints utilisés dans les filtres industriels perdent de leur efficacité après le nettoyage, car les produits chimiques utilisés pour le nettoyage en place (CIP), l'eau chaude, les agents oxydants, les solutions caustiques, les solvants et les chocs thermiques peuvent altérer la dureté, les dimensions, la résilience et l'état de surface des élastomères. Un joint qui assure une étanchéité optimale lors d'une filtration normale peut gonfler, s'aplatir, se fissurer ou se durcir après des cycles de nettoyage répétés.
C'est là que les usines se font des illusions. “ Ça fuit juste après le lavage ” n'est pas un secret ; c'est une preuve. Le joint est exposé à des substances chimiques ou à une chaleur pour lesquelles le joint d'étanchéité d'origine n'avait pas été conçu.
Quelles sont les causes des problèmes de compatibilité des joints toriques dans le domaine des filtres ?
Les problèmes de compatibilité des joints toriques des boîtiers de filtre surviennent lorsque l'élastomère réagit mal au fluide de process, aux produits chimiques de nettoyage, aux lubrifiants, à la température ou aux conditions de pression. Le gonflement, la fissuration, la solidification, le ramollissement, l'extrusion et l'accumulation sous l'effet de la compression sont des signes courants indiquant que le joint torique n'est pas adapté aux conditions réelles d'utilisation.
La raison cachée réside généralement dans le contrôle de la transformation. Une usine modifie la composition du désinfectant, la teneur en huile, la température de l'eau, la finesse de filtration de la cartouche ou le temps de séjour de nettoyage, mais les spécifications relatives au joint torique restent figées dans le passé.
La cartouche filtrante peut-elle entraîner une défaillance du joint d'étanchéité ?
Une cartouche filtrante peut entraîner une défaillance du joint lorsque sa taille, la configuration de ses embouts, sa finesse de filtration, sa perte de charge ou sa technique d'installation modifient la manière dont la pression s'exerce à l'intérieur du boîtier. Un mauvais ajustement peut entraîner un contournement, une compression inégale, des vibrations ou des ouvertures répétées du boîtier, autant de facteurs qui accélèrent l'usure des joints plats et des joints toriques.
C'est pourquoi le dépannage des cartouches et des joints doit faire partie intégrante de la même réflexion. Les traiter séparément, si cela semble simple sur un tableur, s'avère coûteux en usine.
Mettez fin à la fuite avant qu'elle ne se transforme en un cercle vicieux de reproches
Si le boîtier de votre filtre industriel continue de fuir, ne vous contentez pas de commander à nouveau le même joint en espérant simplement que le prochain arrêt de production se passera mieux. Examinez de manière globale le produit d'étanchéité, l'ajustement de la cartouche, la conception du boîtier, l'exposition aux produits chimiques et les pratiques des opérateurs.
Qu'il s'agisse d'installations en acier inoxydable, de cartouches filtrantes en PP, de préfiltration à haut débit, de configurations « jumbo » ou de systèmes à charbon actif, adaptez le joint à l'ensemble du système de purification – et pas seulement au composant qui a connu la dernière défaillance. Ensuite, consignez cette décision comme si quelqu'un allait certainement la vérifier dans six mois, car c'est probablement ce qui se passera.
