Normes relatives aux boîtiers de cartouches à haut débit utilisés dans le prétraitement par osmose inverse
Un filtre à cartouche à haut débit peut sembler n'être qu'un simple boîtier en acier inoxydable, mais dès lors qu'il traite plusieurs centaines de litres par minute sous haute pression, son obturateur, ses soudures, ses raccords, les joints de ses cartouches, son système de purge et la documentation qui s'y rapporte font partie intégrante du bilan des risques de l'installation d'osmose inverse.
Pourquoi, dans ces conditions, tant de commandes se limitent-elles à préciser “ SS316, 5 microns, 150 psi ” ?
Mon avis en toute franchise : ce n'est pas un cahier des charges technique. C'est une liste de courses.
Les exigences en matière d'espace nécessaire à l'installation d'un filtre de prétraitement RO justifiées doivent répondre à quatre critères distincts :
Le boîtier peut-il supporter sans risque les contraintes dans des conditions normales, de surpression et de fermeture ?
Ses composants en contact avec le fluide résisteront-ils aux conditions chimiques réelles de l'eau d'alimentation ?
Les cartouches sont-elles capables d'assurer la rétention et le débit requis sans générer de pression différentielle excessive ?
Les documents fournis sont-ils conformes aux exigences du pays d'installation ?
Ces préoccupations donnent lieu à des normes différentes. Il n'existe pas de document unique intitulé “ norme immobilière mondiale relative aux filtres à haut débit ” qui réglemente ces quatre aspects.
Il n'existe pas de norme unique pour les boîtiers de filtres à haut débit
Un boîtier de filtre à cartouche à haut débit s'intègre parfaitement dans de nombreux foyers classiques :
Conception et construction des récipients sous pression
Exigences relatives aux produits en acier inoxydable
Exigences en matière de soudage et d'examens
Nettoyage et passivation des surfaces
Exigences relatives au contact avec l'eau potable
Besoins en matière d'hygiène, le cas échéant
Performances de filtration des cartouches
Cohérence régionale et annotation des items
Normes relatives aux équipements mécaniques et aux instruments propres à chaque installation
La version actuelle du Code ASME relatif aux chaudières de chauffage central et aux récipients sous pression est la BPVC 2025. Ses dispositions relatives aux récipients sous pression portent sur la conception, la construction, l'évaluation, la certification, les matériaux, les qualifications en matière de soudage et la protection contre la surpression. Toutefois, la conformité aux normes ASME n’implique pas automatiquement que chaque bien immobilier doive porter le marquage « U » ; cette décision dépend de l’autorité compétente, des dimensions de l’appareil, des contraintes, de l’utilisation, des exemptions et des dispositions contractuelles.
Et la norme ISO 9001 ? Utile, oui. Validation des articles, non.
L'ISO précise elle-même qu'elle n'accorde pas de licence aux entreprises et ne délivre pas de certifications. Un certificat délivré par un organisme tiers reconnu peut attester qu’un fabricant met en œuvre un système de gestion de la qualité, mais il ne garantit pas qu’un boîtier donné soit conforme à la section VIII de l’ASME, à la directive PED 2014/68/UE, à la norme NSF/ANSI/CAN 61 ou aux exigences techniques de l’acheteur.
Cette distinction s'estompe sans cesse.
Commencez par affiner les critères de recherche dans la rubrique « RO », et non dans le répertoire des logements
Avant de vous demander comment choisir une cartouche immobilière à haut débit, définissez précisément le cas d'utilisation. Les questions relatives à la conception doivent inclure :
Débit normal, minimal et maximal
Contrainte de service typique
Pression de service maximale admissible, ou MAWP
Gamme de températures de conception
Risque de formation de vide lors de la vidange des canalisations ou d'un arrêt de l'installation
Gros plan sur le chlorure dans l'eau d'alimentation
pH et conditions d'oxydoréduction
Chlore libre, ozone ou autres résidus d'oxydants
Produits chimiques de nettoyage et concentrations
Classement requis en microns : petit ou absolu
Contrainte différentielle admissible, ordonnée et irréversible
Longueur de la cartouche, diamètre extérieur, raccord d'extrémité et matériau du joint
Un système commercialisé pour un débit de 200 m³/h ne peut atteindre ce débit qu'avec de l'eau propre, une conception spécifique de la cartouche, une faible perte de charge initiale et en ne tenant pas compte de la charge en poussière. Il suffit d'ajuster le média filtrant de la cartouche ou de laisser la perte de charge (ΔP) passer de 0,2 bar à 1,0 bar pour que la rentabilité d'exploitation change radicalement.
Le distributeur doit donc fournir une courbe de perte de charge pour l'ensemble complet, et pas seulement une valeur de débit maximal. Cette courbe doit tenir compte de la température de l'eau, de la viscosité, du type de cartouche, du nombre de cartouches, de l'état de salissure et de la méthode d'essai.
Pour les systèmes de plus petite taille, un Filtre à cartouche unique en acier inoxydable SUS304 de 40 pouces pour le secteur immobilier pourrait mettre en avant la configuration standard à cartouche et enveloppe. Sa page web mentionne des configurations de 10, 20, 30 et 40 pouces avec des cartouches à enroulement filaire de 5 ou 10 microns ; toutefois, ces informations générales doivent encore être converties en spécifications propres au projet en termes de pression, de composition chimique et de documentation.
Exigences relatives aux boîtiers de filtre ASME : la conformité aux normes prime sur l'épaisseur de la coque
La norme ASME Zone VIII sert régulièrement de référence pour la conception d'installations de filtration industrielles sous pression. Cette norme traite des pressions internes et externes, des matériaux autorisés, de la fabrication, des contrôles, de l'évaluation, de la sélection et de la qualification. Le cahier des charges du présent projet doit préciser la version de la norme requise, plutôt que de se contenter d'indiquer “ conception ASME ”.”
Cette formulation a son importance.
“ Conçu selon les principes de l'ASME ” n'est pas comparable à :
Conforme à la norme ASME, section VIII, division 1
Contrôlé dans le cadre d'un programme d'inspection certifié
Accompagné d'un rapport d'informations sur le fournisseur conforme à la norme ASME
Certifié avec le marquage de certification ASME applicable
Enregistré là où cela était nécessaire
Approuvé par l'autorité locale compétente
Je refuserais sans aucun doute tout devis faisant référence aux “ exigences ASME ” sans préciser le domaine, la section, l'édition, le statut de certification et les dérogations.
Au minimum, la révision stylistique mécanique devrait porter sur :
Pression de service maximale (MAWP) et température de conception : Le matériau doit être testé aux conditions de contrainte et de température prévues, et non à une température ambiante courante.
Disposition des fermetures : Les vis à bascule, les colliers de serrage en V, les fermetures filetées et les couvercles à ouverture rapide présentent chacun des risques différents. L'opérateur ne doit pas pouvoir ouvrir un élément sous pression. Un dispositif de décompression ne saurait se substituer à une conception mécanique rigoureuse.
Service cyclique : Les réglages constants des cartouches, les pulsations de pression, les démarrages de la pompe, les coups de bélier et les cycles de désinfection répétés peuvent rendre la fatigue plus importante que le stress constant.
Chargement de la buse : Les vannes lourdes, les canalisations non soutenues et les mouvements thermiques peuvent transmettre des charges directement aux raccords d'entrée et de sortie.
Vide : Un réservoir conçu pour résister à des contraintes internes favorables peut néanmoins se déformer lors des opérations de vidange, de refroidissement ou de purge, à moins que les contraintes externes n’aient été prises en compte.
Protection contre la surpression : Une prise électrique obstruée, une vanne d'isolement fermée, un échauffement ou un fonctionnement à vide de la pompe doivent être analysés au niveau du système. La plaque signalétique du boîtier ne constitue pas un dispositif de protection contre la surpression.
Les boîtiers de filtre conformes à la norme PED doivent être classés correctement
Pour les équipements mis sur le marché de l'Union européenne, la directive 2014/68/UE – dite « directive relative aux équipements sous pression » – s'applique généralement lorsque la pression maximale admissible dépasse 0,5 bar. Le classement dans une catégorie dépend ensuite du type d'équipement, de la pression, du volume ou du diamètre nominal, de la catégorie de liquide et de l'état du fluide.
L'eau utilisée dans le prétraitement par osmose inverse sera généralement traitée en masse 2, avec une pression de vapeur ne dépassant pas 0,5 bar au-dessus de la pression atmosphérique normale, à la température maximale autorisée. Pour les récipients utilisés dans ce service, l’article 4 utilise la pression et le produit PS × V pour déterminer si les organismes officiels d’évaluation de la conformité interviennent ou si l’équipement reste conforme aux principes de conception sûre.
Cela laisse entendre que la mention “ certifié PED ” n'est pas suffisante. Demandez :
Pression maximale admissible, PS
Quantité de navires, V
L'équipe « Liquid » et l'état physique
Catégorie PED ou condition relative aux pratiques de conception sonore
Module d'évaluation de la conformité
Identification des corps par les autorités compétentes, le cas échéant
Déclaration de conformité de l'UE, le cas échéant
Fondements du marquage « CE »
Exigences harmonisées appliquées
Obligation de conservation des dossiers techniques
Pour les équipements classés concernés, la directive PED exige la constitution d'un dossier technique, une évaluation de la conformité, un contrôle final et une évaluation de la résistance à la pression, consistant généralement en un essai de pression hydrostatique. Les attestations et documents techniques correspondants doivent en principe rester disponibles pendant dix ans à compter de la mise sur le marché de l'équipement.
Ici, « Documents » fait partie du service d'ingénierie.
SS304 contre SS316L : la mention de la nuance n'est qu'un début
La norme ASTM A240/A240M-26 en vigueur s'applique aux tôles, feuilles et bandes en acier inoxydable au chrome et au chrome-nickel utilisées pour les récipients sous pression et les applications générales. Elle définit des exigences en matière de composition chimique et de propriétés mécaniques, mais ne précise pas si l'acier inoxydable 304 ou 316L est adapté à une eau d'alimentation d'osmose inverse spécifique.
Le SS316L constitue généralement le choix par défaut le plus sûr lorsque la présence de chlorures, l'utilisation de produits de nettoyage acides, l'exposition en milieu côtier ou des températures élevées augmentent le risque de corrosion localisée. Cela dit, le 316L n'est pas une protection miracle.
Les fissures restent vulnérables. La couleur due à la chaleur de soudure est un facteur important. La présence d'eau stagnante riche en chlorure est un facteur important. Les oxydants posent problème. La température pose problème.
Une spécification technique pertinente concernant les filtres à cartouche doit préciser :
Classification des matériaux selon les normes ASTM ou EN
Numéro UNS, le cas échéant
Épaisseur minimale de la surface de la paroi après la création
Provision pour corrosion, le cas échéant, de tout type de
Besoins en matière de traçabilité des produits
Rapport d'essai en usine ou certificat conforme à la norme EN 10204
Compatibilité des métaux d'apport
Décapage, nettoyage et traitement de passivation
Essai d'homologation « Free-iron »
Exigences relatives à la finition des surfaces intérieures
Limites de teneur en chlorure pour l'eau destinée aux examens hydrostatiques
Séchage et conservation après les essais
La norme ASTM A967/A967M-25 couvre les traitements par l'acide nitrique, l'acide citrique et la passivation électrochimique, ainsi que les contrôles qualitatifs utilisés pour vérifier l'élimination du fer libre et d'autres contaminants de surface. Une offre indiquant “ poli et passivé ” est donc moins fiable qu’une offre précisant le traitement, la procédure, l’essai de réception et le rapport d’essai.

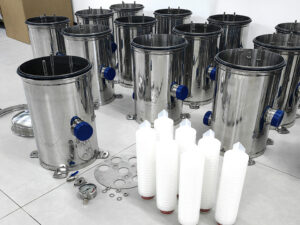

A filtres à cartouche de grande capacité en acier inoxydable SS304 ou SS316 Il peut être configuré selon des formats de 10, 20, 30 ou 40 pouces et offre une pression de service de 150 psi. Ces informations constituent des données préliminaires ; toutefois, elles ne constituent pas à elles seules une preuve de conformité aux normes, de résistance aux pressions cycliques, de traçabilité des matériaux ou de compatibilité chimique.
Les caractéristiques techniques du boîtier de filtre à cartouche doivent inclure le composant filtrant
La coque et la cartouche constituent un seul et même système hydraulique. Les spécifier séparément, sans vérifier leur interface, est l'une des erreurs les plus méconnues du secteur.
Le service d'assistance technique de DuPont en matière d'osmose inverse (RO) recommande une taille de pores absolue inférieure à 10 μm comme prétraitement minimal par cartouche pour l'osmose inverse, la valeur de 5 μm absolue étant généralement préconisée. Lorsque l'encrassement par la silice colloïdale ou les silicates métalliques constitue un risque, il identifie une filtration à 1 à 3 μm absolus comme une option envisageable.
Problèmes de fond.
Une cartouche d'une finesse nominale de 5 μm n'offre pas nécessairement la même capacité de rétention qu'une cartouche d'une finesse absolue de 5 μm. Les services d'approvisionnement doivent exiger une valeur de performance documentée pour la taille de particules mentionnée, telle qu'un rapport bêta ou un taux d'élimination des particules, dans le cadre d'un protocole d'essai spécifié.
DuPont recommande également l'utilisation d'une cartouche synthétique non dégradable, en polypropylène ou en nylon, associée à un indicateur de pression différentielle. Une augmentation rapide de la pression différentielle (ΔP) peut indiquer une défaillance du prétraitement en amont plutôt qu'un problème au niveau de la cartouche. Le remplacement des cartouches à une fréquence supérieure à un à trois mois peut également indiquer que le filtre de sécurité est contraint d'assurer l'élimination de solides en vrac.
C'est la dure réalité : une dernière cartouche filtrante à osmose inverse sert de filtre de protection, et non de clarificateur de substitution.
Pour les aliments riches en sédiments, cartouches filtrantes à filament enroulé destinées à un usage commercial sont disponibles dans des granulométries allant de 1 à 100 μm, des longueurs comprises entre 5 et 60 pouces, et plusieurs combinaisons de fibres et de noyaux. Ils peuvent servir de filtres en profondeur économiques ; toutefois, l'acheteur doit s'assurer de leur capacité de rétention, de leur résistance à l'affaissement, de leurs substances extractibles, de leurs limites de température et de leur compatibilité chimique.
À l'autre extrémité, un Cartouche à membrane plissée en PES avec des valeurs absolues en microns offre une rétention nettement supérieure, avec des membranes disponibles en PP, PVDF, PTFE, PES et nylon. Une filtration aussi fine peut convenir à des applications spécialisées de purification ou de contrôle microbien, mais une purification à 0,1 ou 0,22 μm n'est pas forcément la solution la plus économique pour un prétraitement classique par osmose inverse.
Ce n'est pas parce qu'un produit est plus raffiné qu'il est forcément meilleur.
Comparaison des caractéristiques techniques et des spécifications principales
Secteur de la demande
De base ou de conception
Ce qu'il gère
Ce qu'il ne vérifie pas
Gestion du stress
ASME BPVC Zone VIII ou norme nationale équivalente
Types de pression, produits, fabrication, contrôle, essais, certification
Performances de rétention des cartouches ou sécurité et sûreté au contact de l'eau
Conformité aux normes du marché européen
PED 2014/68/UE
Classification, évaluation de la cohérence, documentation, marquage, traçabilité
Efficacité de la protection de la couche membranaire
Plaque en acier inoxydable
ASTM A240/A240M -26
Composition chimique et propriétés mécaniques des tôles, feuilles et bandes en acier inoxydable à usage résidentiel ou commercial
Compatibilité avec les concentrations en chlorure, le pH, la température et les agents oxydants propres à ce poste
Passivation
ASTM A967/A967M -25 ; procédure d'exécution
Traitements de passivation chimique et essais de vérification
Élimination de tous les défauts de construction ou adaptation d'une géométrie de soudure inadéquate
Appel concernant l'eau potable
NSF/ANSI/CAN 61, le cas échéant
Effets sur la santé et le bien-être des produits et composants liés à la consommation d'alcool et d'eau
Conformité aux normes relatives aux récipients sous pression
Service hygiénique/haute pureté
ASME BPE ou critère sanitaire spécifique à l'activité
Matériaux, fabrication, facilité de nettoyage, exigences relatives aux surfaces, contrôle et essais
Un besoin universel en systèmes d'osmose inverse (RO) commerciaux standard
Protection des bits RO
Conseils de prétraitement prodigués par le fournisseur de membranes
Classement suggéré en microns, suivi de la pression différentielle (ΔP), indicateurs de remplacement et d'encrassement
Stabilité architecturale du logement
Système « Maker » de qualité supérieure
Certification ISO 9001
Procédures documentées de gestion de la qualité
Certification des logements privés selon les normes ASME, PED ou NSF
La norme NSF/ANSI/CAN 61 couvre les éléments des réseaux d'eau potable, notamment les filtres, les joints d'étanchéité, les raccords, les médias de traitement, les canalisations et les outils mécaniques. La NSF indique que la quasi-totalité des États américains et des provinces ou territoires canadiens exigent ou recommandent la conformité des composants des réseaux de distribution d'eau potable, bien que les exigences locales précises doivent encore être confirmées.
La norme ASME BPE, quant à elle, concerne les équipements destinés aux bioprocédés et à diverses autres applications nécessitant une grande pureté, et couvre les produits, la conception, la fabrication, l'évaluation, les essais et la certification. Son application à un système d'alimentation en eau à usage pharmaceutique pourrait s'avérer idéale ; en revanche, l'imposer sans discernement à tous les modules industriels de prétraitement par osmose inverse peut entraîner des coûts supplémentaires sans pour autant résoudre le risque réel lié au procédé.
Le dossier de documents minimum que j'exigerais
Un dossier de soumission professionnel concernant un filtre à cartouche doit comporter davantage qu'un simple dessin sur papier glacé.
Certificats de produit et traçabilité des numéros de cuvée
Calculs de style lorsque cela est prévu par contrat
Spécifications relatives aux traitements de soudage
Documents relatifs aux traitements et aux qualifications du personnel
Carte des soudures
Rapports de contrôle non destructif
Contrôle hydrostatique ou pneumatique, intervention et certificat
Procédure de passivation et fiche d'homologation
Enregistrement de l'état de surface interne, le cas échéant
Fabricant d'élastomères, substance et qualité
Dessin de la cartouche et dimensions de l'interface d'étanchéité
Courbe de perte de charge nette
Contrainte différentielle maximale admissible
Procédure de fermeture et consignes de sécurité
Informations relatives aux évents, aux tuyaux d'évacuation, aux jauges et aux raccords de décharge
Liste des pièces de rechange recommandées
Réplique de la plaque signalétique
Déclaration de conformité et documents de certification
Pas de contour, pas de confiance.
Le fabricant doit en outre indiquer la cartouche spécifique utilisée lors des essais hydrauliques. Un boîtier testé avec un panier de support ouvert ne présente pas la perte de pression caractéristique de la configuration de la cartouche fournie.
Comment choisir le meilleur filtre à haut débit pour le prétraitement par osmose inverse
Je classerais sans aucun doute les boîtiers dans cet ordre :
Tout d'abord, la réputation juridique. Vérifiez la zone d'installation, la réglementation en matière de pression, la conformité à la directive PED, les exigences relatives au contact avec l'eau potable et les spécifications du propriétaire.
Deuxièmement, la compatibilité des processus. Comparez les paramètres suivants : contrainte, température, concentration en chlorures, pH, agents oxydants, produits chimiques de nettoyage, teneur en matières solides, viscosité et problèmes liés aux matières organiques, par rapport aux matériaux proposés.
Troisièmement, les performances hydrauliques. Il faut disposer d'informations fiables et complètes sur la différence de pression (ΔP) en conditions réelles de circulation. Il convient d'inclure la répartition de la circulation d'une cartouche à l'autre dans les grands boîtiers à éléments multiples.
4e, la facilité de maintenance. Vérifiez le poids de la cartouche lorsqu'elle est mouillée, le jeu, le dispositif de levage du couvercle, la capacité de vidange, la portée du manivelle, le remplacement du joint d'étanchéité et la dépressurisation sans risque.
Cinquièmement, la documentation. Considérez l'absence de certificats comme un coût et un risque courant, et non comme une contrainte administrative.
Le boîtier le moins cher s'avère généralement l'un des plus coûteux dès lors qu'une soudure non conforme, un joint manquant, une fréquence élevée de remplacement des cartouches ou un contrôle sur site non conforme entraîne l'arrêt du système d'osmose inverse.
Les informations publiques actuelles replacent cette maîtrise de soi en matière de marchés publics dans son contexte. La 7e enquête de l’EPA sur les infrastructures d’eau potable a estimé à $625 milliards les besoins d’investissement aux États-Unis sur une période de vingt ans. En mai 2024, l’EPA a fait état, de manière indépendante, d’au moins $630 milliards de besoins en infrastructures de traitement des eaux usées, des eaux pluviales et des infrastructures connexes liées à l’eau potable, couvrant 17 544 stations d’épuration publiques desservant 270,4 millions de personnes. Ces chiffres ne constituent pas une prévision du marché des cartouches filtrantes ; ils illustrent l’ampleur du phénomène pour lequel la maintenabilité, la traçabilité et le coût du cycle de vie revêtent aujourd’hui une importance capitale.
Paramètres de défaillance dissimulés derrière des fiches techniques appropriées
Un boîtier peut respecter la pression indiquée tout en offrant des performances très médiocres.
Parmi les exemples typiques, on peut citer :
Contournement de la cartouche : Des adaptateurs d'extrémité mal ajustés, des ressorts trop faibles, des surfaces d'étanchéité défectueuses ou des joints toriques inadaptés permettent à l'eau non filtrée de circuler dans la cartouche.
Répartition irrégulière du débit : Une géométrie interne inadéquate entraîne une surcharge des cartouches près de l'entrée, tandis que les cartouches situées plus loin n'apportent qu'une contribution minime.
ΔP trop élevé : Des buses sous-dimensionnées, des passages d'écoulement brusques, une surface de cartouche trop petite ou une réduction inutile de la finesse de filtration entraînent une perte immédiate de puissance de la pompe.
Fuite au niveau de la fermeture : Un recouvrement calculé par le logiciel ne tient pas compte d'une couverture déformée, d'une rainure endommagée, d'une fermeté incorrecte du joint ou d'une répartition irrégulière de la charge sur les boulons.
Correspondance des chlorures : Une plaque signalétique « 316L » ne peut pas compenser les soudures présentant une coloration due à la chaleur, les écarts de soudure non comblés, l'eau de contrôle hydraulique contaminée ou une passivation défectueuse.
Cécité liée aux instruments : Un seul manomètre ne fournit pratiquement aucune information à l'opérateur. La mesure des contraintes différentielles nécessite des mesures fiables en amont et en aval, à des altitudes comparables.
Évent dangereux : Ouvrir un bouchon de sécurité avant que la pression n'atteigne zéro peut transformer un incident mineur en une situation grave.
Des appareils simples ? Rarement.
Questions fréquemment posées
Quelles sont les exigences relatives à un filtre à cartouche à haut débit dans le secteur immobilier ?
Les caractéristiques techniques d'un filtre à cartouche à haut débit destiné au prétraitement par osmose inverse sont régies par un ensemble d'exigences portant notamment sur la stabilité de la pression, les matériaux, la qualité des soudures, la sécurité en cas de contact avec l'eau, la rétention des cartouches, la surveillance de la pression différentielle et la conformité aux normes locales, plutôt que par un critère technique unique applicable à tous les débits, toutes les eaux d'alimentation et toutes les juridictions.
La section VIII de l'ASME ou une autre norme nationale relative aux équipements sous pression peut régir la construction. La directive PED 2014/68/UE peut régir la mise sur le marché dans l'Union européenne. Les exigences de l'ASTM peuvent définir les matériaux en acier inoxydable et leur passivation, tandis que la norme NSF/ANSI/CAN 61 ou l'ASME BPE peut s'appliquer aux solutions destinées à des applications de sécurité et d'hygiène ou de haute pureté.
Les besoins immobiliers liés aux filtres ASME sont-ils indispensables ?
La norme ASME Zone VIII est un code de construction des récipients sous pression généralement destiné aux installations industrielles ; toutefois, le marquage « U » n’est requis que lorsque l’autorité compétente, les exigences du propriétaire, l’assureur ou le contrat l’imposent en fonction de la contrainte, de la quantité, de la solution, du lieu d’installation et de la configuration de l’installation concernée.
La bonne stratégie consiste à obtenir une attestation de conformité aux normes avant l'achat. Il ne faut jamais présumer que la mention “ développé selon les normes ASME ” implique que le produit porte le marquage de conformité, qu'il ait fait l'objet d'un contrôle indépendant ou qu'il soit enregistré.
Quelle finesse de filtration est recommandée pour la préfiltration par osmose inverse (RO) à usage commercial ?
Une cartouche d'une finesse absolue de 5 μm constitue le point de départ standard pour de nombreux systèmes de prétraitement par osmose inverse (RO), car elle protège la pompe haute pression et les membranes contre les particules en suspension ; une finesse absolue inférieure à 10 μm est généralement considérée comme le minimum requis, tandis qu'une finesse absolue comprise entre 1 et 3 μm peut s'avérer adaptée à certains risques liés à la silice ou aux silicates métalliques.
Le classement final doit tenir compte de l'indice SDI, de la turbidité, du traitement en amont, de la fréquence de remplacement des cartouches, de la composition colloïdale, des besoins en membranes et du fournisseur, ainsi que du fait que le classement indiqué soit relatif ou absolu.
L'acier inoxydable SS316L est-il systématiquement bien plus adapté que l'acier inoxydable SS304 pour un filtre de prétraitement d'osmose inverse ?
On privilégie généralement l'acier inoxydable SS316L à l'acier inoxydable SS304 lorsque l'exposition aux chlorures, l'utilisation de produits de nettoyage agressifs, l'air marin ou des températures élevées augmentent le risque de corrosion localisée ; toutefois, aucun de ces deux alliages n'est exempt de risque ; le choix final doit tenir compte de la concentration réelle en chlorures, du pH, des résidus d'oxydants, de la température, des conditions de soudage, de la géométrie de l'interstice et de la durée de vie prévue.
En cas d'eau saumâtre très salée, d'eau de mer, de chlorures chauds ou d'environnements chimiques oxydants, il peut être nécessaire d'évaluer l'utilisation d'acier inoxydable duplex, d'acier inoxydable fortement allié, d'acier au carbone revêtu, de FRP ou d'un autre produit.
Quel est le meilleur boîtier de filtre à haut débit pour le prétraitement par osmose inverse ?
Le boîtier de filtre à haut débit le plus efficace pour le prétraitement par osmose inverse est celui qui permet d'atteindre le débit requis avec une pression différentielle acceptable (stable et non réversible), tout en respectant les exigences en matière de pression maximale d'exploitation (MAWP), de température, de teneur en fer, de géométrie de la cartouche, d'accessibilité pour l'entretien, de facilité de vidange, d'instrumentation, de documentation et de conformité aux réglementations locales, avec une marge de sécurité justifiable.
La marque et le diamètre de la coque viendront plus tard. Commencez par définir le champ d'application, puis comparez les courbes hydrauliques vérifiées, l'accessibilité des cartouches, les documents de construction, la sécurité de fermeture et le coût du cycle de vie.
Quels documents faut-il fournir avec un boîtier de filtre à cartouche ?
Un dossier complet d'informations sur l'équipement doit inclure le code et la version de conception, la pression de service maximale (MAWP), la température nominale, les matériaux en contact avec le fluide, les coefficients de conductivité thermique, les procédures de soudage, les qualifications des soudeurs, les essais non destructifs, les résultats des essais hydrostatiques, la méthode de passivation, la nuance de l'élastomère, le revêtement de surface le cas échéant, les schémas cotés, les pièces de rechange et la configuration précise de l'interface de la cartouche.
Pour les équipements PED ou portant un marquage de conformité, joindre la déclaration appropriée, la marque de qualification, les dossiers de l'organisme notifié ou de l'inspecteur agréé, le rapport d'information du fabricant et les documents de traçabilité exigés par le territoire de mise en service.
Définissez bien le bien immobilier avant de demander le devis
Ne vous contentez pas d'envoyer aux distributeurs uniquement le débit et la valeur en microns. Transmettez-leur également l'analyse de l'eau, la plage de pression, la température, les caractéristiques techniques de la cartouche, la différence de pression admissible (ΔP), le code applicable, les exigences en matière de certification, les critères de raccordement, le choix de l'élastomère et le dossier documentaire requis.
