Dépannage des boîtiers de filtre utilisés dans des conditions de haute température

Lorsqu'un boîtier de filtre subit une défaillance en service à haute température, c'est rarement l'enveloppe en acier inoxydable qui cède en premier. Le plus souvent, la cause réside dans un joint ayant subi une déformation rémanente sous compression, un collier de serrage ou un raccord à bride qui s'est desserré lors des cycles thermiques, une cartouche incapable de supporter la pression différentielle à haute température, ou une spécification interprétée comme une valeur unique alors qu'il s'agit en réalité d'une combinaison pression-température. Ce guide aide les responsables des achats, les ingénieurs d’usine et les équipes de maintenance à diagnostiquer les problèmes les plus courants liés à l’utilisation des boîtiers de filtre à haute température : fuites, augmentation de la perte de charge, endommagement des éléments filtrants, corrosion et fissuration, ainsi que risque lié à l’ouverture. Il répertorie également les points à vérifier auprès d’un fournisseur avant de commander un boîtier de remplacement ou un nouveau boîtier.

Pourquoi les boîtiers de filtre tombent-ils en panne lorsqu'ils sont utilisés à haute température ?

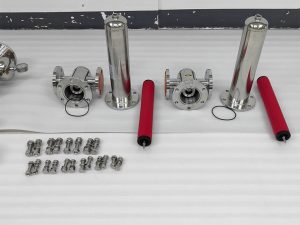

La plupart des défaillances trouvent leur origine dans le composant le plus fragile, et non dans le plus résistant. Un boîtier de filtre est constitué de quatre couches, chacune ayant sa propre limite de température :

• Coque et soudures : Récipients, brides ou bagues de serrage en acier inoxydable SS304 ou SS316L.
• Joints et garnitures : le joint torique du couvercle, les joints des raccords et tous les joints des colliers de serrage.
• Élément filtrant : le support, les embouts, le noyau et la structure porteuse.
• Accessoires : manomètres, vannes de purge et de vidange, et vannes d'isolement.

La chaleur agit simultanément sur ces quatre éléments. Elle modifie la pression maximale que l'ensemble peut supporter, le comportement des élastomères, l'influence de la viscosité sur la perte de charge, ainsi que la force de serrage d'un raccord après refroidissement.

C'est pourquoi une simple mention “ acier inoxydable, haute température ” n'apporte que très peu d'informations à l'acheteur. Les caractéristiques techniques publiées pour une même nuance de matériau varient en fonction de la configuration. Lvyuan indique une température maximale de 90 °C et une pression maximale de 10 bars pour son Boîtier de filtre à cartouches multiples en acier inoxydable 304/316L, mais 120 °C et 10 bars pour son boîtier de filtre en ligne en acier inoxydable. Cet écart est très probablement dû aux choix en matière de conception, de fermeture, d'étanchéité et d'accessoires, plutôt qu'à la nuance d'acier. En règle générale, c'est le composant présentant la capacité nominale la plus faible qui détermine la limite de service de l'ensemble.

Tableau des liens entre les symptômes et les causes pour les boîtiers de filtres utilisés à chaud

Utilisez ce tableau pour cerner le problème avant de remplacer des pièces. Il répertorie les causes probables, et non des diagnostics confirmés ; la solution appropriée dépend du fluide, du produit d'étanchéité et du cycle de fonctionnement.

Symptôme	Causes probables en service à haute température	Vérifiez d'abord	Orientation corrective
Fuite au niveau du couvercle ou du collier de serrage après la mise en température	Déformation rémanente du joint, élastomère inadapté, face d'étanchéité endommagée, joint relâché après des cycles thermiques	Composition du joint et son état d'usure, état des rainures et des faces, serrage de la fermeture conformément aux instructions du fabricant	Remplacez le joint par un joint adapté au fluide et à la température ; remettez le dispositif de fermeture en place.
Fuite apparaissant pendant la phase de refroidissement	Contraction différentielle du corps, de la bride et du joint ; joint durci qui ne reprend plus sa forme initiale	Si le joint a subi une déformation permanente ; état du boulon ou du collier de serrage	Changer le composé d'étanchéité ou le type de joint ; vérifier les vitesses de chauffage et de refroidissement
La perte de charge augmente plus rapidement qu'à température ambiante	Charge particulaire élevée (par exemple, du tartre dans les conduites de vapeur), colmatage du média filtrant, ligne de base incorrecte	Perte de charge de l'élément filtrant mesurée à chaud, en amont de la source de contamination	Ajouter une préfiltration grossière ; redéfinir la finesse de filtration en microns ; définir une courbe de référence à chaud
Particules en aval	Élément endommagé ou affaissé, joint mal positionné, dérivation autour du capuchon d'extrémité	État de l'élément, étanchéité de l'embout, type de cartouche et ajustement	Remplacez l'élément ; vérifiez que l'interface de la cartouche correspond bien au boîtier.
Cartouche déformée ou écrasée	Pression différentielle supérieure à la limite de l'élément à la température et à l'inversion de pression lors de l'arrêt	Température de l'élément et pression différentielle nominale ; procédure d'arrêt	Sélectionnez un élément rigide ou à âme ; ajoutez des clapets anti-retour ou des commandes de procédure
Corrosion ponctuelle, taches ou fissures à proximité des soudures et des points de contact des colliers de serrage	Milieux contenant du chlorure ou eau de nettoyage, interstices sous les joints, contraintes résiduelles	Teneur en chlorure de l'eau de process et de nettoyage ; localisation des dommages	Réexaminez les produits chimiques utilisés pour le nettoyage ; envisagez l'utilisation de matériaux adaptés à un environnement chloré
La jauge ou l'évent présente des fuites et affiche des valeurs irrégulières	Accessoire classé en dessous de la cuve, des condensats ou de la chaleur dans la conduite de jaugeage	Caractéristiques techniques des accessoires et joints d'étanchéité	Réglez les accessoires à la même température que la coque

Pourquoi un boîtier de filtre présente-t-il une fuite à haute température ?

Une fuite qui apparaît ou s'aggrave lorsque la conduite chauffe est le plus souvent due au système d'étanchéité. Trois mécanismes reviennent régulièrement.

Incompatibilité entre les composés et les températures. Les élastomères présentent des limites de température et une compatibilité avec les fluides variables ; ainsi, un joint adapté à une certaine température peut tout de même présenter une défaillance s'il est utilisé dans un milieu inadapté. Un Comparaison des matériaux des joints toriques résume le principe de base habituel : l’EPDM pour l’eau et la vapeur, le FKM pour la chaleur, les huiles et les produits chimiques. Cela signifie que le FKM n’est pas automatiquement le choix “ haut de gamme ” pour une conduite de vapeur, et que l’EPDM est peu adapté à l’huile chaude. Ce sont les fiches techniques du composé spécifique, et non le nom de la famille de matériaux, qui doivent déterminer le choix.

Déformation rémanente après compression et cycles thermiques. Un joint soumis à une compression à une certaine température perd progressivement sa capacité de reprise élastique. Après plusieurs cycles de chauffage et de refroidissement, il peut assurer l'étanchéité à chaud et présenter des fuites à froid, ou l'inverse. Des cycles fréquents peuvent donc réduire la durée de vie du joint davantage qu'un fonctionnement continu à la même température maximale.

Conception du système de fermeture. Chaque type de joint se desserre différemment au cours de son utilisation. Le Boîtier de filtre en acier inoxydable de type CUNO associe une fermeture par collier sanitaire à des raccords d'entrée et de sortie filetés ; l'étanchéité des filetages ajoute donc un deuxième point de fuite à vérifier. Le boîtier de filtre à cartouche sanitaire en acier inoxydable utilise une fermeture à ouverture rapide par collier de serrage et des raccords à serrage. Le bon fonctionnement des raccords à serrage repose sur un joint propre et correctement positionné ; ainsi, les joints usés et un serrage ne respectant pas les instructions du fabricant en sont souvent la cause. Les brides boulonnées nécessitent une répartition uniforme de la charge sur les boulons et un joint capable de résister à la température.

Avant de remplacer quoi que ce soit, notez le type de mastic d'étanchéité utilisé, la date d'installation, le nombre de cycles thermiques, ainsi que si la fuite est chaude, froide ou les deux. Cela permet généralement d'identifier la cause plus rapidement qu'un démontage.

Pourquoi les valeurs nominales de température et de pression ne sont pas indépendantes

Un boîtier dont les caractéristiques techniques indiquent une pression maximale et une température maximale ne supporte pas nécessairement ces deux valeurs simultanément. En service à la vapeur, ces deux paramètres sont physiquement liés. Le Tables à vapeur Spirax Sarco montrent que la vapeur saturée est à 100 °C à 0 bar g, à 144 °C à 3 bar g, à 152 °C à 4 bar g et à 170 °C à 7 bar g.

Exemple hypothétique : un boîtier portant la mention “ 10 bars, 150 °C ” est installé sur une conduite de vapeur saturée à 5 bars g. À cette pression, la vapeur saturée est à environ 159 °C ; la température de la conduite dépasse donc déjà la valeur maximale indiquée, même si la pression n’atteint que la moitié de la valeur nominale. Dans le cas de la vapeur saturée, les valeurs maximales de 10 bars et 150 °C ne peuvent pas être atteintes simultanément ; les chiffres indiqués doivent donc être accompagnés d’une spécification combinée pression-température pour être significatifs.

Pour une application à la vapeur, demandez au fournisseur la pression admissible à la température de conception, et pas seulement les deux pressions maximales distinctes. Le Boîtier de filtre à vapeur en acier inoxydable d'origine (OEM) est disponible avec des raccords à brides DN50 à DN150, une température maximale de 150 °C, une pression maximale de 10 bars, ainsi que des orifices de purge et de vidange. Le même principe s'applique à tout boîtier de vapeur similaire : vérifiez que les caractéristiques techniques combinées correspondent bien à la pression réelle de la vapeur sur votre conduite.

La qualité de la vapeur a également son importance. Spirax Sarco souligne qu’une chaudière produisant de la vapeur saturée fournit rarement de la vapeur sèche 100% et que la vapeur contient généralement des gouttelettes d’eau. Le condensat qui n'est pas évacué peut s'accumuler dans le boîtier, favoriser la formation de tartre sur l'élément chauffant et contribuer à l'apparition de coups de bélier. Vérifiez que les orifices de vidange et de purge sont bien présents, correctement positionnés en fonction de l'orientation de l'installation, et raccordés à un système de gestion du condensat.

Les gaz chauds font basculer le point faible vers les matériaux filtrants et les joints d'étanchéité. Le Boîtier de filtre à gaz en acier inoxydable de type T peuvent être configurés avec des matériaux tels que le PTFE, le PP, le PES ou l'acier inoxydable, et ces matériaux présentent des comportements thermiques très différents. Dans une conduite d'air comprimé ou d'azote à haute température, l'élément ou le joint peut donc atteindre sa limite bien avant le boîtier.

Le choix de l'élément varie également selon le type de vapeur. Un élément métallique rigide, tel que l'élément amovible en métal fritté présent dans le boîtier de filtre à cartouche fritté en acier inoxydable à brides, conserve sa structure sous l'effet de la chaleur, contrairement à de nombreux matériaux polymères. Cette rigidité n'est toutefois pas illimitée. Renseignez-vous sur les limites de température et de pression différentielle de l'élément, qui doivent être indiquées séparément des caractéristiques techniques du boîtier.

Dépannage en cas de pression différentielle élevée et de dommages aux éléments

Les problèmes de pression différentielle en service à haute température ont généralement deux causes : soit l'élément est soumis à une charge plus rapidement que prévu, soit il doit supporter une pression différentielle supérieure à celle qu'il peut supporter à cette température.

Établissez une base de référence solide. La viscosité d'un fluide varie en fonction de la température ; par conséquent, une perte de charge mesurée à température ambiante sur un élément propre n'est pas transposable en conditions de fonctionnement à chaud. Mesurez la pression différentielle à température et débit de fonctionnement, puis définissez le seuil de remplacement en fonction de cette valeur plutôt qu'en vous basant sur une valeur générique.

Respectez les limites de cet élément en fonction de la température. Les fabricants de cartouches indiquent des limites de pression différentielle qui dépendent du sens du flux et de la température. À titre d'exemple, Recommandations d'utilisation de Pall pour les cartouches filtrantes destinées au vin limite la pression différentielle aux niveaux de l'ensemble filtrant pendant la stérilisation à la vapeur in situ à 0,3 bar g, et avertit que des variations brusques de la pression différentielle peuvent endommager le filtre. Ces recommandations s’appliquent à ces cartouches spécifiques et non à tous les éléments, mais le principe reste valable : la stérilisation à la vapeur impose des limites de variation de pression bien plus strictes que la pression nominale indiquée sur le boîtier.

Réduire la quantité de particules atteignant la cartouche. Le tartre et les produits de corrosion provenant des conduites sous pression obstruent rapidement les médias filtrants fins. Un étage de filtration grossière en amont protège l'élément. A filtre en Y sanitaire en acier inoxydable Doté d'un panier perforé amovible, d'une granulométrie comprise entre 50 et 300 μm, il permet d'éliminer les particules solides de grande taille en amont du boîtier de cartouche dans une conduite de liquide, à condition que ses joints et sa pression nominale soient adaptés à l'application.

Lisez attentivement les caractéristiques techniques des cartouches multiples. Lorsqu'une cartouche ne suffit pas à assurer le débit requis, un boîtier tel que le boîtier sanitaire à cartouches multiples répartit la charge. La fiche technique indique 10 bars et 150 °C, mais précise que les conditions admissibles dépendent de la cartouche choisie et du matériau d'étanchéité, ce qui est la bonne façon d'interpréter les caractéristiques techniques d'un boîtier. Les ensembles de plus grande taille se réchauffent et se refroidissent également de manière moins uniforme ; il convient donc de s'assurer que les joints et les embouts sont adaptés au cycle complet, et pas seulement aux pics de température.

Corrosion et fissuration en cas d'augmentation de la température

Une température plus élevée accélère les mécanismes de corrosion qui sont tolérables dans des conditions ambiantes. La fissuration par corrosion sous contrainte due aux chlorures est le phénomène le plus important pour les boîtiers en acier inoxydable austénitique. Recommandations techniques d'Alleima concernant la fissuration par corrosion sous contrainte précise que la fissuration induite par les chlorures se produit généralement au-dessus de 60 °C (140 °F) et que les aciers austénitiques ASTM 304 et 316 présentent une résistance limitée à ce phénomène, même en présence d'une très faible teneur en chlorures et à basse température.

Il en découle deux implications pratiques.

1. Le passage de l'acier 304 à l'acier 316L ne résout pas à lui seul le problème de la fissuration due aux chlorures. La nuance 316L offre une meilleure résistance générale à la corrosion par piqûres et à la corrosion caverneuse, mais les recommandations d’Alleima indiquent que ces deux nuances présentent une résistance limitée à la fissuration par corrosion sous contrainte. Si un boîtier se fissure à proximité des soudures ou des points de contact des colliers de serrage dans un environnement contenant des chlorures, la solution consiste à contrôler la source de chlorures, les contraintes et la température, ou à envisager l’utilisation de matériaux spécialement conçus pour cet environnement.
2. L'eau de nettoyage est considérée comme un fluide de process. Les cycles CIP à chaud ou de désinfection à l'eau chlorée peuvent introduire des chlorures dans un boîtier qui n'est jamais en contact avec des chlorures dans le produit. Vérifiez l'ensemble des produits de nettoyage utilisés, y compris les résidus qui s'accumulent sous les joints.

Le polissage, la passivation et l'électropolissage réduisent les zones où peuvent se former des dépôts et où une corrosion interstitielle peut apparaître, mais ils ne rendent pas pour autant un boîtier totalement à l'abri. Demandez la documentation relative aux soudures et à la finition de surface lorsqu'une exposition aux chlorures à chaud est envisageable.

Cycles thermiques, commutation et ouverture sécurisée

Les cycles thermiques provoquent des défaillances indépendamment de la température maximale, car chaque cycle sollicite les joints, les colliers de serrage, les brides et les jauges.

• Systèmes duplex à fonctionnement continu. A boîtier de filtre en acier inoxydable duplex de qualité sanitaire Cela permet d'effectuer la maintenance d'une chambre à panier pendant que l'autre fonctionne, ce qui évite un arrêt complet et réduit les cycles thermiques sur la ligne. Lvyuan indique que cette configuration fonctionne à 6 bars et 100 °C ; elle convient donc aux applications avec de l'eau chaude ou des liquides chauds, mais pas aux pressions de vapeur plus élevées évoquées plus haut. Amenez progressivement la chambre en attente à température et purgez-la avant de basculer.
• Châssis mobiles. A chariot de filtration mobile en acier inoxydable comprend des boîtiers, une pompe centrifuge, des canalisations sanitaires et des instruments de mesure. Les limites indiquées sont de 6 bars et 80 °C, et la fiche précise que ces valeurs dépendent de la cartouche, du joint d'étanchéité et des conditions de fonctionnement. Un chariot utilisé pour le transfert à chaud ou le nettoyage à chaud peut être limité par le joint d'étanchéité de la pompe ou par les instruments de mesure, plutôt que par les boîtiers.
• Ouverture d'un boîtier chauffant. Isolez, dépressurisez et refroidissez le boîtier avant d'ouvrir le dispositif de fermeture, puis utilisez l'évent pour vérifier que la pression est bien tombée à zéro. Du liquide chaud et de la vapeur peuvent rester piégés à l'intérieur une fois les vannes fermées. Respectez les procédures de verrouillage et de sécurité relatives aux équipements sous pression en vigueur sur votre site, ainsi que le manuel du fabricant correspondant au modèle concerné.

Choix d'un type de boîtier pour les services à haute température

Il n'existe pas de format de boîtier universel adapté à toutes les applications à haute température. Le tableau présente les valeurs maximales de pression et de température indiquées par Lvyuan sur chaque page produit, ainsi que le principal point à surveiller en cas d'utilisation dans des conditions de haute température. Il s'agit de valeurs maximales déclarées par le fabricant et non de résultats d'essais indépendants ; elles doivent donc être vérifiées en fonction de votre combinaison de pression et de température.

Format de logement	Quantité maximale indiquée (page produit du fournisseur)	Utilisation typique en milieu à haute température	Point d'observation principal
Boîtier à vapeur à cartouches multiples à brides	10 bars / 150 °C	Protection des conduites de vapeur industrielle	Température de saturation de la vapeur en fonction de la pression indiquée ; évacuation des condensats
Boîtier de gaz à cartouche unique de type T	10 bars / 150 °C	Air comprimé, azote, gaz de procédé	Composé d'étanchéité et limite du fluide ; formation de condensat si le gaz se refroidit
Boîtier sanitaire à cartouches multiples	10 bars / 150 °C	Filtration hygiénique des liquides	Les limites des cartouches et des joints peuvent être inférieures à celles indiquées pour le boîtier
Boîtier à cartouche unique de type CUNO	10 bars / 120 °C	Filtration des liquides industriels	Étanchéité du couvercle et intégrité des raccords filetés
Boîtier en ligne en acier inoxydable	10 bars / 120 °C	Filtration par cartouche pour liquides	Matériau du joint (silicone, EPDM ou FKM) en fonction du fluide
Filtre en Y sanitaire	10 bars / 120 °C	Préfiltration grossière	Joint d'étanchéité et joint du couvercle ; propreté du panier
Boîtier de filtre duplex sanitaire	6 bars / 100 °C	Filtration grossière en continu	Joints de soupapes et procédure de commutation
Boîtier à cartouches multiples en acier inoxydable SS304/316L	10 bars / 90 °C	Filtration de liquides à haute capacité	Limite inférieure de température dans la plage ; masse thermique plus importante
Chariot de filtration mobile	6 bars / 80 °C	Filtration de liquides portable ou en installation fixe	Limites relatives aux joints de pompe, aux instruments et aux flexibles ou tuyaux

Les boîtiers de cartouche frittée à bride et à cartouche unique pour usage sanitaire évoqués ci-dessus ne mentionnent aucune valeur maximale de pression ou de température sur leurs pages produit ; il convient donc de demander ces caractéristiques au fournisseur.

La valeur nominale la plus élevée n'est pas forcément le meilleur choix. Un boîtier pouvant supporter une température maximale plus élevée peut nécessiter un joint, une classe de bride ou un élément différent, mais tout cela ne sert à rien si le véritable problème réside dans la fréquence des cycles, une source de chlorure ou une limite de pression différentielle de la cartouche. Une meilleure approche consiste à définir d'abord les conditions réelles d'utilisation, y compris la température normale et la température maximale, puis à choisir la configuration présentant le moins de risques et qui couvre clairement ces conditions.

Que devez-vous préciser avant de demander un devis pour une intervention à chaud ?

Un appel d'offres précis réduit le risque de se retrouver avec un boîtier qui semble correct sur le papier, mais qui ne fonctionne pas dans la pratique. Veillez à inclure :

• Fluide et phase : les liquides, les gaz, la vapeur saturée ou surchauffée, ainsi que la composition chimique du fluide, y compris les chlorures et les agents nettoyants.
• Température et pression normales et dans le pire des cas : ces deux valeurs combinées, en tenant compte des conditions de perturbation et de la pression à la température de conception.
• Profil du parcours : la fréquence à laquelle la ligne est chauffée et refroidie, la vitesse de chauffage, ainsi que le type de traitement utilisé : CIP, désinfection à l'eau chaude ou stérilisation à la vapeur.
• Composé d'étanchéité : le type d'élastomère ou de joint, et pas seulement la mention “ joint haute température ”, ainsi que le fluide auquel il doit résister.
• Détails de l'élément : fluide, finesse de filtration, limite de température, limite de pression différentielle et interface de cartouche (DOE, 222 ou 226).
• Liens et conclusion : la taille de la bride, les raccords filetés ou à pince, ainsi que le type de fermeture.
• Matériaux et finitions : SS304 ou SS316L, polissage ou électropolissage, passivation et documentation relative aux soudures.
• Accessoires : caractéristiques techniques des manomètres, des évents, des purgeurs et des vannes.
• Essais et documentation : essai de pression, certificats de matériaux et toutes les exigences applicables en matière d'équipements sous pression pour votre marché.
• Conditions commerciales : quantité, calendrier de livraison, ainsi que les kits de joints de rechange et les éléments.

La communication de ces informations permet au fabricant de s'assurer que le boîtier, les joints et les composants sont adaptés à l'ensemble du cycle avant le lancement de la production.

Questions fréquemment posées

Quelle est la cause la plus fréquente d'une fuite au niveau du boîtier de filtre en service à haute température ?

Le système d'étanchéité est le plus souvent en cause. La chaleur peut entraîner une déformation rémanente, un durcissement ou un gonflement, tandis que les cycles thermiques peuvent desserrer les raccords à colliers et à brides. Vérifiez le composé d'étanchéité, son état d'usure, les surfaces d'étanchéité et le serrage des raccords conformément aux instructions du fabricant avant de remplacer le boîtier.

Un boîtier conçu pour résister à une pression de 10 bars et à une température de 150 °C convient-il à n'importe quelle conduite de vapeur dont la pression ne dépasse pas 10 bars ?

Non. La température de la vapeur augmente avec la pression : la vapeur saturée atteint environ 152 °C à 4 bars g et 170 °C à 7 bars g. Renseignez-vous auprès du fournisseur sur la pression admissible à la température de conception prévue, et vérifiez séparément les joints, les éléments chauffants et les accessoires.

L'acier inoxydable 316L est-il plus adapté que l'acier inoxydable 304 pour les boîtiers de filtres destinés à fonctionner à haute température ?

L'acier SS316L offre une meilleure résistance à la corrosion par piqûres et en crevasses, mais il n'élimine pas le risque de fissuration par corrosion sous contrainte due aux chlorures, qui survient généralement à des températures supérieures à 60 °C. Il convient de contrôler les chlorures et les contraintes, et d'envisager d'autres matériaux si l'exposition ne peut être évitée.

Quel matériau de joint dois-je choisir pour un boîtier de filtre soumis à des températures élevées ?

Cela dépend du fluide et de la température. L'EPDM est couramment utilisé pour l'eau et la vapeur, tandis que le FKM est utilisé pour la chaleur, les huiles et les produits chimiques. Vérifiez la plage de température admissible et la compatibilité du composé spécifique avec le procédé et les fluides de nettoyage.

Pourquoi la perte de charge augmente-t-elle plus rapidement lorsque le système est chaud ?

Les causes courantes sont une charge plus élevée en particules provenant du tartre et des produits de corrosion, ainsi qu'une mesure de référence effectuée à température ambiante. La viscosité varie en fonction de la température. Enregistrez une valeur de référence « propre » à chaud et envisagez l'installation d'un filtre grossier en amont.

Que dois-je faire avant d'ouvrir un boîtier de filtre chaud ?

Isolez le boîtier, évacuez la pression par l'orifice de purge, laissez refroidir, puis vérifiez que la pression est nulle avant de desserrer le dispositif de fermeture. Du liquide chaud ou de la vapeur peuvent rester emprisonnés après la fermeture des vannes. Respectez les procédures de verrouillage en vigueur sur le site ainsi que le manuel du fabricant.
