Choix du logement du filtre à vapeur propre pour les usines pharmaceutiques

Cela me préoccupe, car un système de filtration de vapeur propre n’est pas un élément de prestige, ni un simple objet décoratif, et ce n’est pas non plus un domaine où l’on peut laisser un fournisseur ayant remporté l’appel d’offres au prix le plus bas “ réinterpréter ” la conception sanitaire une fois la commande validée. J’ai d’ailleurs observé ce schéma à maintes reprises dans les cahiers des charges : quelqu’un conçoit un “ élément hygiénique en 316L ”, ajoute un raccord Tri-Clamp, considère que le travail est terminé, puis les véritables problèmes surgissent lors de la mise en service, de l’évaluation de la passivation, de la cartographie SIP ou, pire encore, d’un contrôle de la FDA. À qui incombe alors cette erreur ?

Voici la dure réalité : dans les usines pharmaceutiques, le boîtier du filtre à vapeur pure constitue une zone à risque. Il se situe entre la vapeur pure produite et l’équipement, la cuve, l’autoclave, la conduite de transfert ou tout autre élément du processus de purification et de stérilisation qui dépend d’une vapeur sèche, exempte de particules et chimiquement neutre. Si cet élément est mal conçu, il peut retenir des condensats, des particules tombées, piéger des gaz non condensables, endommager les élastomères, favoriser la formation de rouille au niveau des soudures ou compromettre insidieusement un système de purification à la vapeur pure qui semblait acceptable sur le papier.

Le rapport de la FDA sur la qualité des produits pharmaceutiques pour l’exercice 2024 constitue une source utile de vérification des faits : la contamination est restée l’une des principales causes de rappels, ceux-ci se répartissant entre contamination microbienne, problèmes liés à la garantie de stérilité, présence de corps étrangers ou de particules, contamination croisée et contamination chimique. Il ne s'agit pas là d'une question théorique ; ce sont précisément ces défaillances que les installations de production aseptiques sont censées réduire, et non pas mettre en valeur.

Pourquoi les spécifications techniques des filtres à vapeur pour le secteur immobilier sont-elles souvent insuffisantes ?

De nombreuses usines surdimensionnent la cartouche et sous-dimensionnent le boîtier.

Cette phrase va certainement irriter certains fournisseurs, mais je m’y attends. Un boîtier de filtre à vapeur stérilisé peut intégrer un composant à la pointe de la technologie et pourtant ne pas convenir à l’installation si la coque présente des zones mortes, une géométrie de tuyau d’évacuation inadéquate, des documents de surface insuffisants, des joints incompatibles, des documents de soudure bâclés ou l’absence d’une enveloppe pression-température qualifiée pour des cycles SIP répétés.

Un système de filtration de vapeur bien conçu doit résister aux cycles thermiques, aux pics de pression, à l'exposition aux condensats et à une maintenance inadéquate. Dans de nombreuses usines pharmaceutiques, la vapeur utilisée pour le nettoyage en place (SIP) peut atteindre des températures comprises entre 121 °C et 134 °C, voire plus dans certains cas selon la configuration du cycle, tandis que les systèmes à vapeur saturée pure peuvent fonctionner dans les plages de pression courantes des réseaux de l’usine, telles que 2–4 bar(g), 30–60 psig, ou dans des plages validées spécifiques au site. Ajoutez à cela l’acier inoxydable 316L, des exigences réduites en matière de chlorure, la passivation, la documentation relative aux soudures orbitales, les objectifs de finition de surface Ra et la compatibilité avec les élastomères, et soudain, ce qui n’était “ qu’un simple boîtier ” devient un choix de conception rigoureusement contrôlé.

Ce n'est pas très attrayant. C'est cher, ça oui.

Les directives de la FDA relatives aux équipements vont également dans ce sens : les surfaces des équipements utilisés pour la fabrication de médicaments ne doivent pas présenter de propriétés réactives, additives ou absorbantes susceptibles d’altérer la sécurité, l’identification, la stabilité, la qualité ou la pureté du produit. Ce principe doit guider notre réflexion concernant les matériaux en contact avec le produit, les joints d’étanchéité, les ferrules, les drains, les évents et les revêtements de surface dans tout type d’installation de filtration à vapeur à usage pharmaceutique.

Le favori : acier inoxydable 316L, mais aucun n'est en 316L

Un boîtier de filtre en acier inoxydable 316L est le choix par défaut pour obtenir une vapeur propre, et c'est généralement le bon choix. Cependant, la mention “ 316L ” à elle seule ne constitue pas une spécification suffisante.

Demandez les numéros de série des éléments chauffants. Demandez les certificats de conformité des matériaux. Renseignez-vous sur l'état de finition de la surface intérieure. Demandez si les soudures sont réalisées par soudage orbital, si elles ont été inspectées, consignées et passivées après la fabrication. Demandez si le boîtier a été conçu pour de la vapeur lourde propre ou s'il a simplement été adapté à partir d'air comprimé, d'eau de process ou d'une solution sanitaire générale.

Je privilégie l'acier 316L pour cette application, car la vapeur pure à haute pression et les condensats peuvent être agressifs. La vapeur pure ne provient pas du circuit de vapeur de l'usine ; elle ne doit contenir aucun composant de chaudière, aucune amine ni aucun additif anticorrosion. Cela implique que le métal et la surface doivent répondre à des exigences de fiabilité encore plus élevées. Les services d’assistance technique de l’ISPE recommandent depuis longtemps l’acier inoxydable 316L passivé comme matériau de choix pour les systèmes à vapeur pure, car celle-ci présente des conditions agressives auxquelles les équipements classiques fonctionnant à la vapeur industrielle ne sont pas conçus pour résister.

Mais méfiez-vous des fausses précisions. Un prestataire peut proposer un devis pour un “ polissage miroir ” sans préciser la valeur Ra. Un autre peut établir un devis pour un électropolissage tout en omettant de fournir la documentation relative aux soudures internes. Et je n’ai guère de patience pour les boîtiers qui sont magnifiques à l’extérieur mais laissent le client dans l’incertitude quant aux alésages intérieurs.

En ce qui concerne les équipements de purification à proximité, de nombreuses usines comprennent aujourd’hui pourquoi les structures en acier inoxydable posent des problèmes dans les solutions agressives. La même discipline d’approvisionnement que celle appliquée pour un cartouche filtrante frittée en acier inoxydable pour les applications nécessitant une responsabilité commerciale Il faut y recourir de manière beaucoup plus systématique pour mettre de l'ordre dans les installations utilisant la vapeur à haute pression, car dans le secteur pharmaceutique, la vapeur à haute pression a des implications en matière de validation, d'assurance de stérilité et de risques liés à la mise sur le marché des lots.

La facilité de vidange l'emporte sur le style décoratif et hygiénique

C'est sur le plan de la liquidité que les biens immobiliers fragiles se révèlent vulnérables.

Un filtre SIP adapté ne doit pas se transformer en réservoir de condensat. La qualité de la vapeur dépend en partie de l’élimination des condensats et des gaz non condensables ; un dispositif qui retient les condensats peut créer des points froids, allonger le temps de chauffage, fausser l’interprétation des indicateurs organiques et générer des incohérences récurrentes que les équipes de conception qualifient à tort de “ variabilité de l’opérateur ”.”

Je souhaite un système d'évacuation de l'eau plus simple et plus logique. Je veux un évent qui permette une bonne évacuation de l’air. Je souhaite pouvoir régler la position du corps sans que l’entretien ne se transforme en posture de yoga. Et je souhaite que l’installation soit choisie en tenant compte de la vanne, de la pente, des tuyaux et de la disposition au point d’utilisation, et non pas comme une référence distincte ajoutée à la dernière minute dans un schéma P&ID.

Voici la question épineuse : si le boîtier de votre filtre à vapeur pure ne peut pas être entièrement vidangé, pouvez-vous honnêtement garantir sa reproductibilité tout au long d'une évaluation de l'énergie stérile ?

Géométrie du boîtier : type T, en ligne, à cartouches multiples ou au point d'utilisation ?

Le choix du filtre à vapeur dense le plus efficace pour les usines pharmaceutiques dépend de la surface de la solution, des besoins en circulation, de l'accessibilité pour l'entretien et de la méthode de validation. Il n'existe pas de solution universelle.

Un boîtier installé au point d'utilisation, à proximité d'un stérilisateur ou d'une cuve, s'avère généralement judicieux lorsque le contrôle des particules doit être localisé et que l'accès pour l'évaluation est praticable. Les boîtiers en ligne peuvent réduire l'impact, mais peuvent compliquer la tâche des équipes de maintenance si l'installation ne dispose pas d'un espace suffisant. Les boîtiers en T permettent un meilleur écoulement de l'eau lorsqu'ils sont correctement orientés. Des filtres à cartouches multiples peuvent s’avérer nécessaires pour les utilisateurs de vapeur à haut débit, mais ils soulèvent davantage de questions concernant le comportement des condensats, la fixation des éléments et l’équilibre des cycles.

Les petites agences immobilières mentent. Elles semblent sans prétention jusqu'à ce que l'on leur demande ce qui se passe pendant les phases de préchauffage, d'arrêt et de refroidissement.

Option de logement	Où l'utiliser	Ce que j'aime	Ce qui m'inquiète	Erreur courante commise par les acheteurs
Boîtier sanitaire au point d'utilisation	Autoclaves, modules SIP, facteurs de transfert	Contrôle par voisinage, évaluation simplifiée	Accessibilité insuffisante après l'installation	Acheter avant d'avoir vérifié la disponibilité
Immobilier « Inline Tidy Vapor »	Petites courses	Une tuyauterie simple et à faible impact	La capacité de drainage peut être faible	Le considérer comme un récipient pour filtre à eau
Boîtier vidangeable de type T	Lignes SIP, raccordements au réseau d'eau potable	Une meilleure gestion des condensats	Doit être correctement orienté	Sans tenir compte de l'inclinaison et du style de réception
Boîtier de vaporisation à cartouches multiples	Utilisateurs de procédures à haut débit	Une plus grande capacité	Une complexité accrue en matière de scellage et de validation	Augmentation de la capacité sans informations fiables sur la qualité de la vapeur
Immobilier sur mesure en acier 316L	Plantes traditionnelles, motifs limités	Permet de résoudre des contraintes réelles	La documentation peut varier selon le fabricant	Accepter des commandes sur mesure sans traçabilité complète des matériaux

La compatibilité des cartouches n'est pas un détail mineur

Le bien immobilier, ce n'est que la moitié du chemin.

Le boîtier d'un filtre à vapeur sous haute pression de type sanitaire doit être adapté aux dimensions de l'élément filtrant, à la conception des embouts, au type de joint, aux caractéristiques de pression différentielle et aux conditions d'exposition aux cycles de désinfection. Le PTFE, le treillis en acier inoxydable, le métal fritté et les matériaux résistants aux hautes températures présentent chacun des avantages et des inconvénients. Si la cartouche se brise, présente des fuites, gonfle, se fragilise ou se désagrège, l’équipement devient alors un conteneur coûteux résultant d’un mauvais choix.

En ce qui concerne les systèmes de traitement de l'eau, les acheteurs comparent généralement les médias plissés en PP, les blocs de charbon activé et les performances de rétention des sédiments. Ce raisonnement ne s'applique pas tout à fait de la même manière à la vapeur. A Cartouche filtrante plissée en PP pour la filtration de l'eau Cela peut s'avérer tout à fait raisonnable dans le cadre de la préfiltration de l'eau purifiée, mais il ne s'agit pas exactement du même cas de figure que celui de la vapeur propre saturée à la température d'assainissement. Les propriétés physiques des matériaux sont différentes. Le profil de risque est différent. Les préoccupations en matière de documentation sont différentes.

Et qu’en est-il du charbon actif ? Il est utile dans les meilleures installations de traitement de l’eau, mais ce n’est pas une éponge magique pour purifier la vapeur. A filtre à charbon actif à haut rendement pour l'eau Cela relève d'un autre aspect du débat sur l'énergie, généralement lié aux odeurs, au chlore, aux composés organiques ou aux considérations relatives au prétraitement, et non à la filtration de la vapeur stérile au point d'utilisation.

Les données de reconnaissance ont plus d'importance que la brochure commerciale

Tout filtre à vapeur propre destiné au secteur immobilier doit être accompagné d'une documentation ayant satisfait aux critères de contrôle qualité.

Exigences minimales : certificats des produits, pression nominale, classement des niveaux de température, informations sur les élastomères, documentation relative au revêtement de surface, registres de soudure le cas échéant, registres de passivation, plans cotés, critères d'assemblage, recommandations de positionnement, compatibilité en matière de nettoyage et d'assainissement, et traçabilité des pièces de rechange.

Pas de documents, pas de confiance.

Le marché ne cesse de réapprendre cette leçon à travers les mesures coercitives. Reuters a rapporté en 2024 que les inspecteurs de la FDA avaient identifié des lacunes dans les contrôles de fabrication au sein d’installations pharmaceutiques majeures, notamment des problèmes liés à la sécurité stérile et au contrôle de la contamination sur des sites de fabrication sous contrat de premier plan. Ces cas ne concernent pas spécifiquement les enceintes de vapeur surchauffée, mais ils illustrent une tendance plus générale : un contrôle insuffisant des équipements, des procédés et des opérations de propreté et de stérilité finit par être rendu public, coûte cher et porte gravement atteinte à la réputation.

La réglementation de la FDA en matière de contamination microbiologique est sans équivoque : les fournisseurs de médicaments propres et stériles doivent mettre en place des mesures conçues pour éviter toute contamination microbiologique, et ces mesures impliquent le respect des procédures d'asepsie et d'hygiène. Un local qui ne peut être répertorié, dont les canalisations ne peuvent être vidangées, qui ne peut être inspecté ni désinfecté régulièrement ne constitue pas un simple défaut mineur ; il s'agit d'un risque en matière de conformité.

Mes critères de sélection pour choisir un boîtier de filtre à vapeur propre destiné aux usines pharmaceutiques

Lorsque j'évalue une opportunité immobilière, je me base d'abord sur une analyse objective avant de prendre en compte le prix.

Premièrement, le circuit en contact avec le produit est-il en acier inoxydable 316L accompagné de certificats traçables ? Deuxièmement, la géométrie interne du tuyau d'évacuation est-elle adaptée à la position d'installation ? Troisièmement, les joints sont-ils compatibles avec une exposition répétée au SIP, et pas seulement à un seul cycle en laboratoire ? Quatrièmement, le matériel est-il capable de supporter avec une marge de sécurité les contraintes et les variations de température confirmées ? Cinquièmement, le fournisseur fournit-il des documents que le service d'assurance qualité peut archiver sans difficulté ?

Je pose alors la question suivante : quel est le coût de son remplacement après la période de garantie ?

Les biens immobiliers dits « à bas prix » ne sont souvent pas abordables. Ce sont des aberrations reportées, dissimulées sous une élégante couche d’inox.

Pour les applications impliquant la capture de particules dans des environnements industriels agressifs ou à haute température, les modèles en acier fritté méritent une attention particulière. A cartouche filtrante frittée en poudre d'acier inoxydable Cela ne relève pas automatiquement du domaine de la vaporisation pharmaceutique, mais les considérations d’ordre mécanique – supports métalliques rigides, résistance thermique, structure nettoyable – expliquent pourquoi les ingénieurs écartent généralement les cartouches en polymère à usage unique lorsque la chaleur et la pression entrent en jeu.

Les filtres à eau ne sont pas des filtres à vapeur, et cette confusion coûte cher

Je constate souvent cette erreur dans les centrales à usage mixte : certains groupes empruntent des termes propres à la filtration de l'eau et les appliquent à la production de vapeur.

Une cartouche filtrante à filament enroulé peut s'avérer utile dans le cadre d'un traitement de l'eau brute ou d'une préfiltration obligatoire. A fournisseur de filtres à eau à sédiments enroulés sur une corde peut s'avérer pertinente en amont d'une chaîne de traitement de l'eau. Mais la solution à la vapeur pure est une tout autre affaire. La vapeur lourde implique la chaleur latente, la chimie des condensats, les cycles de contrainte, les objectifs d'assainissement et la notion de limite de stérilité.

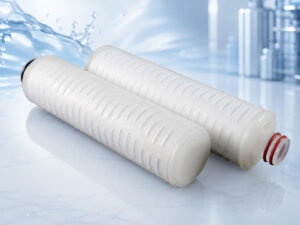

Il en va de même pour les sédiments plissés. A Remplacement du filtre à plis pour la purification Ces éléments peuvent s'appliquer à la filtration des liquides ; toutefois, les performances d'un filtre à vapeur destiné à l'industrie pharmaceutique doivent être évaluées en fonction de critères spécifiques à la vapeur : perte de charge sous l'écoulement de vapeur, résistance aux chocs thermiques, évacuation des condensats, durée de vie des joints d'étanchéité et répétabilité du nettoyage en place (SIP).

Cette différence semble courante. Elle n'est pas courante dans les travaux réalisés dans l'urgence.

Les exigences que j'écrirais vraiment

Je n'écrirais pas “ Raccord 316L hygiénique pour vapeur à haute pression, Tri-Clamp, qualité pharmaceutique ”. C'est un manque de rigueur.

Je rédigerais certainement quelque chose qui s'apparenterait davantage à ceci : filtre à vapeur pure en acier inoxydable 316L, modèle sanitaire vidangeable, revêtement de la surface interne documenté, traçabilité complète des matériaux en contact avec le fluide, caractéristiques de contrainte et de température idéales pour un cycle SIP validé, élastomères adaptés aux hautes températures, raccords hygiéniques par serrage ou soudure conformes aux normes du site, configuration de purge et de vidange adaptée à l’alignement de l’installation, documentation relative à la passivation, compatibilité des joints d’étanchéité, et dossier complet pour la certification BPF.

Les spécifications beaucoup plus courtes donnent vraiment une impression de plus grande clarté. Elles sont généralement moins détaillées.

L'objectif n'est pas l'excellence. L'objectif, c'est la justifiabilité : les équipes de conception, d'assurance qualité, de validation, de maintenance et de production sont-elles toutes en mesure d'expliquer pourquoi cet emplacement a été choisi pour le filtre à vapeur lourde, comment il est monté, comment il est entretenu, et quelles preuves justifient son utilisation ?

FAQ : Boîtier de filtre Tidy Vapor pour les plantes médicinales

Qu'est-ce qu'un « filtre à vapeur propre » dans le secteur immobilier ?

Un boîtier de filtre pour vapeur haute pression propre est un récipient sous pression hygiénique destiné à accueillir un élément filtrant adapté à la vapeur dans une conduite de vapeur haute pression pharmaceutique, généralement dans le but de retenir les particules avant que la vapeur n'atteigne les stérilisateurs, les cuves, les voies de transfert ou les dispositifs SIP. Il doit résister à la chaleur, aux cycles de contrainte, aux condensats, à une exposition validée aux procédures d'assainissement et à l'examen de la documentation relative aux BPF.

Concrètement, je le considère comme un dispositif de contrôle des risques liés à l'énergie. Le boîtier, la cartouche, les joints, l'évacuation, l'évent et l'orientation lors de l'installation ont tous leur importance, car la vapeur à haute pression ne pardonne pas les défauts de géométrie.

Comment choisir un emplacement adapté pour un filtre à vapeur de grande capacité destiné aux usines pharmaceutiques ?

Sélectionnez des filtres à vapeur robustes et de haute qualité destinés aux usines pharmaceutiques en vérifiant les éléments suivants : construction en acier inoxydable 316L en contact avec le produit, géométrie hygiénique permettant la vidange, compatibilité des cartouches avec la vapeur, marges de température et de pression pour le nettoyage en place (SIP), viabilité des joints, documentation relative à la finition des surfaces, preuve de passivation et documentation complète de validation. Le coût doit être déterminé en fonction de l'intégrité de l'installation, de la facilité d'accès pour l'évaluation et de la justifiabilité de l'assurance qualité.

Mon critère est simple : si le prestataire n'est pas capable de décrire le fonctionnement des systèmes d'évacuation, de documentation et d'étanchéité dans le cadre de cycles SIP répétés, peu m'importe l'aspect soigné du bien immobilier.

L'acier inoxydable 316L est-il nécessaire pour le boîtier d'un filtre à vapeur destiné à l'industrie pharmaceutique ?

L'acier inoxydable 316L n'est pas systématiquement imposé par la réglementation internationale, mais il constitue le choix de matériau habituel et justifié pour les boîtiers de filtres à vapeur utilisés dans l'industrie pharmaceutique, car la vapeur pure et les condensats peuvent être corrosifs, et les équipements conformes aux BPF doivent éviter tout risque lié à des matériaux réactifs, additifs ou absorbants en contact avec le produit. La traçabilité et le type de finition sont tout aussi importants que la désignation de l'alliage.

Une simple mention vague indiquant “ acier inoxydable ” n'est pas suffisante. Demandez les certifications, les détails concernant les surfaces en contact avec le fluide, les documents relatifs aux soudures et ceux concernant la passivation.

Qu'est-ce qui rend un boîtier de filtre adapté à la technologie SIP ?

Un filtre compatible SIP est conçu pour résister à des cycles répétés de stérilisation à la vapeur sur place sans compromettre son intégrité mécanique, l'efficacité de ses joints, sa capacité de vidange ni présenter de problème sanitaire avéré. Il doit garantir une pénétration de la chaleur validée, l'élimination des condensats, la purge de l'air, le contrôle des contraintes et la répétabilité des opérations de maintenance lors des opérations régulières de stérilisation pharmaceutique.

L'expression “ compatible SIP ” ne doit jamais être acceptée sans précisions chiffrées. Demandez les valeurs de température, de pression, les hypothèses relatives au cycle, les limites des élastomères et le positionnement lors de l'installation.

Les boîtiers de filtres à eau peuvent-ils être utilisés pour produire de la vapeur dense et propre ?

Il ne faut pas considérer que les boîtiers de filtres à eau sont adaptés à la vapeur lourde pure, car les équipements de filtration des liquides peuvent ne pas présenter la résistance thermique, la capacité de vidange, la compatibilité des joints, la résistance aux contraintes et la documentation BPF requises pour une application avec de la vapeur saturée. La vapeur lourde pure nécessite des produits, une géométrie, un système de fixation des cartouches et un accompagnement à la validation spécifiques à la vapeur.

C'est l'un des moyens les plus simples de s'attirer des ennuis : un équipement immobilier qui fonctionne à merveille dans l'eau peut se transformer en piège à condensats, en point de défaillance des joints d'étanchéité ou en espace de stockage de documents dans la vapeur.

Conclusion

Si vous devez choisir un boîtier de filtre à vapeur adapté à une usine pharmaceutique, ne vous fiez pas d'emblée à la photo de la brochure. Commencez par définir les caractéristiques techniques de la vapeur, l'orientation de l'installation, le tracé du tuyau d'évacuation, l'interface avec les éléments adjacents, l'exposition de l'élastomère, ainsi que le dossier de livraison que le service d'assurance qualité acceptera réellement. Ensuite, abordez la question du prix.
