Liste de contrôle à l'intention des entrepreneurs pour l'installation de boîtiers de filtres industriels

Elle peut sembler bien alignée alors que la canalisation tire la cuve sur le côté, que le joint n'est pas adapté au liquide de traitement et que le robinet de vidange, qui doit garantir l'isolation, est bloqué derrière une plate-forme inaccessible.

Que se passe-t-il quand quelqu'un achète ce bien immobilier six mois plus tard ?

C'est la question que je poserais à un professionnel avant de lui demander si l'installation a l'air soignée. L'installation d'un boîtier de filtre industriel doit fonctionner à deux reprises : dès le démarrage du système, puis à nouveau lorsqu'un opérateur l'isole, le vidange, l'ouvre et le referme dans le cadre d'interventions courantes sur l'installation. Une photo d'une soudure propre ne vous apprend pas grand-chose sur ces deux situations.

Cette liste de contrôle est destinée aux personnes chargées d’approuver cette mission : entrepreneurs en mécanique, ingénieurs de chantier, responsables de la maintenance et mandataires des propriétaires. Elle couvre les applications impliquant des fluides, du gaz et de la vapeur à haute pression, mais ne transforme pas pour autant une classification figurant dans un répertoire en une conception homologuée. Les plans du projet, l’évaluation des risques liés au procédé, les exigences administratives, la documentation relative aux récipients sous pression et les instructions du fabricant régissent la mise en œuvre effective.

Identifier le réservoir et la solution concernés avant que quiconque ne procède à une coupure de la canalisation

Commencez par le numéro de l'étiquette. Demandez ensuite à l'équipe de repérer cette même étiquette sur l'illustration, sur le boîtier fourni et sur la ligne physique. Si ces trois repères ne correspondent pas, interrompez le raccordement.

Cela semble primordial jusqu’à ce qu’une fermeture amène plusieurs cuves en acier inoxydable comparables à occuper exactement le même espace. L’enquête menée par le Conseil américain de sécurité chimique sur un incident survenu le 10 octobre 2024 à la raffinerie PEMEX de Deer Park met en évidence les risques liés au fait de se fier à la distance et à l’apparence : des ouvriers ont ouvert une bride sur une conduite de sulfure d’hydrogène sous pression au lieu de la tuyauterie visée, située à environ 5 pieds de là. Deux employés sous contrat ont perdu la vie et 13 autres ont dû être transportés vers des établissements de soins. Le dernier rapport a été publié en février 2026. Cet incident concernait la tuyauterie de la raffinerie, et non une installation de filtration ; la leçon à en tirer pour les travaux immobiliers est la nécessité d’identifier précisément l’équipement avant d’ouvrir une bride.

Pour chaque boîtier, je demanderais une fiche de configuration annotée indiquant :

• Balise « Outils », sens de circulation, fluide de lavage et problèmes courants liés au fonctionnement.
• Numéro de série du navire ou autre identifiant distinct, modification autorisée apportée à la coque, et informations pertinentes figurant sur la plaque signalétique.
• Niveaux maximaux admissibles de contrainte et de température indiqués dans les documents fournis, y compris les limites éventuelles imposées par les obturateurs, les joints, les cartouches, les poches ou les accessoires.
• Entrée, sortie, évent, vidange, prises de mesure de pression différentielle et interfaces utilisateur du système de décharge.
• La limite de compartimentage pour les versements échelonnés et les ajustements ultérieurs des composants.
• La personne habilitée à mettre en service l'équipement d'ouverture et la personne autorisée à le remettre en service.

Ne vous fiez pas aveuglément aux spécifications indiquées sur la fiche produit pour garantir le bon fonctionnement de l'appareil dans toutes les conditions de fluide, de température et de configuration. Par exemple, un modèle Boîtier de filtre à cartouches multiples en acier inoxydable 304/316L propose 3, 5, 7, 11 ou 19 emplacements pour cartouches et des interfaces DOE, 222/SOE ou 226/SOE. Ces choix déterminent les éléments à contrôler à l’intérieur de la cuve. Le site web indique également une pression maximale de 10 bars et une température maximale de 90 °C pour ce produit ; les documents d'homologation fournis avec l'appareil doivent préciser ses limites réelles.

Signature professionnelle : Le boîtier physique, la plaque signalétique, l'illustration validée et la ligne de procédure correspondent. Toute divergence fait l'objet d'une résolution écrite avant le début de la fabrication.

Vérifiez le tracé, l'accès et la tuyauterie avant de serrer une bride.

Un boîtier de filtre n'est pas un support de tuyauterie. Pourtant, on fixe systématiquement la tuyauterie à cet endroit à l'aide de boulons, puis on la laisse s'accumuler dans la tubulure de la cuve pendant plusieurs années.

Positionnez l'élément sur sa structure ou son support défini. Vérifiez l'inclinaison, les emplacements d'ancrage, les détails relatifs au coulis ou à la pose le cas échéant, ainsi que la procédure prévue pour retirer un couvercle, un panier ou une cartouche non coupée. Vérifiez le plan de soutien par rapport au poids en service total et aux charges déterminées dans la conception de l’ouvrage. Lorsque la conception de la tuyauterie nécessite une adaptabilité ou un soutien indépendant, installez-le avant l’alignement final. L’ingénieur responsable de la tuyauterie doit répondre aux questions relatives à la charge des raccords ; une équipe de chantier ne doit pas déterminer une charge admissible à partir de la résistance nominale d’un réservoir.

Procéder ensuite à un contrôle d’ajustement sur le raccord à vide. Les brides d’accouplement doivent s’emboîter dans les limites des tolérances de positionnement prévues par le projet, sans être forcées l’une contre l’autre. Les raccords filetés doivent s’engager librement et faire l’objet d’une application du produit d’étanchéité et d’une technique de serrage conformes aux spécifications. Les colliers hygiéniques nécessitent l’utilisation de manchons et de joints appropriés, en laissant suffisamment d’espace pour inspecter le raccord après montage.

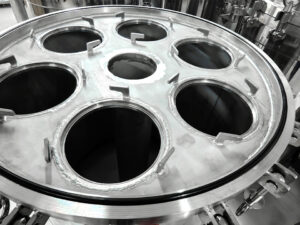

Je rejetterais un projet qui prévoit un excellent tronçon de tuyau droit mais ne propose aucun moyen raisonnable de soulever le couvercle. A Filtre à poches en acier inoxydable à chargement par le haut - Immobilier place l'entrée au-dessus du sac et utilise un couvercle à charnière ; cette configuration permet d'intégrer l'accessibilité par le haut, la sortie inférieure et un parcours dégagé pour le retrait du sac dans le choix de l'installation. Indiquez la zone d'accès sur le plan. Discutez-en avec les personnes qui seront chargées de changer le sac.

Vérifiez les petits raccords avec autant de soin que les grands. Un évent orienté vers le visage du conducteur est un évent inadapté. Un tuyau d'évacuation situé trop bas, incapable de vider entièrement la chambre, provoque un choc désagréable dès la première ouverture. Une échelle installée à un endroit où elle ne peut pas être lue depuis le point d'observation offre une protection inférieure à celle indiquée dans la commande.

Validation par le prestataire de services : La cuve est maintenue en place, la tuyauterie s'adapte sans nécessiter d'alignement particulier, et un employé peut isoler, purger, vidanger, ouvrir, retirer l'élément et refermer hermétiquement l'installation depuis l'espace d'accès disponible.

Considérez l'isolement comme une présentation d'espace, et non comme une expression d'autorisation

“ Des canalisations séparées et vidangées ”, c'est une affirmation. Demandez à quelqu'un de vous le prouver.

Avant le raccordement de l'installation ou toute mise en service ultérieure, identifiez toutes les sources d'énergie susceptibles d'affecter les travaux : pression en amont, reflux en aval, liquide retenu, gaz sous pression, vapeur, chaleur, redémarrage de pompes, vannes automatisées, ainsi que les conduites de nettoyage ou de dérivation associées. Appliquez les procédures agréées du site en matière de contrôle de l'énergie et d'ouverture des conduites. Vérifiez l’étanchéité au niveau des équipements, en utilisant les méthodes spécifiées pour évacuer et contrôler toute énergie résiduelle. Une lecture de zéro sur un manomètre constitue une preuve utile, mais elle ne permet pas de garantir que toutes les poches de pression sont vides ni que le raccordement du manomètre est correct.

Aux États-Unis, la norme 29 CFR 1910.147 de l’OSHA exige la mise en place de procédures documentées de maîtrise des énergies dangereuses pour les travaux de maintenance et d’entretien concernés, comprenant des étapes détaillées pour la mise hors service, l’isolation, la maîtrise des équipements et la validation. L'applicabilité dépend du type de travail et des équipements concernés ; l'objectif de la liste de contrôle sur le terrain est d'identifier les points réels d'arrêt et de vérification, puis d'appliquer la procédure en vigueur dans l'établissement.

Le rapport 2023 du CSB concernant un déversement de chlorure d'hydrogène chez Wacker Polysilicon mérite qu'on s'y attarde pour une autre raison. Lors de travaux de maintenance en 2020, un couple de serrage excessif appliqué aux vis des brides a provoqué la rupture d'une canalisation de sortie d'un échangeur thermique contenant du HCl. Des ouvriers de différentes entreprises de sous-traitance se trouvaient à proximité ; l’un d’entre eux a perdu la vie et deux autres ont été grièvement blessés alors qu’ils tentaient de fuir le dégagement. L’équipement concerné était un échangeur de chaleur, et non un bloc filtrant, mais ces conclusions plaident fortement en faveur d’une coordination des travaux simultanés et d’une identification du contenu des canalisations raccordées avant d’exercer une force.

Ma politique est claire : le plan de mise hors service relève de la balise “ devices ” et d'une tâche spécifique. Un titre d'autorisation générique tel que « installation du filtre » ne permet pas à un technicien de déterminer laquelle des deux branches similaires est sous tension.

Signature professionnelle : Sur le terrain, le responsable du site et le professionnel déterminent conjointement l'équipement, les points d'isolement, le parcours de décompression et le facteur d'ouverture de la conduite. L'autorisation et le plan annoté indiquent exactement la même limite.

Adapter les joints, les composants et le système de fermeture au procédé

“Le terme ” acier inoxydable » ne constitue pas une spécification complète du produit. Les nuances SS304 et SS316L constituent des options distinctes ; aucune d’entre elles ne permet de déterminer si un produit résiste à une concentration donnée en chlorure, à un produit de nettoyage chimique, à un cycle de variations de température ou à un polluant de processus. Les pièces en contact avec le fluide, les joints d’étanchéité, les embouts d’éléments, les adhésifs et les joints d’étanchéité doivent tous faire l’objet d’une validation par rapport au fluide réel et au protocole de nettoyage.

Notez les caractéristiques de l'interface avant l'installation. Les cartouches DOE, 222 et 226 ne sont pas interchangeables. Une cartouche peut avoir la longueur et la finesse de filtration appropriées, mais ne pas assurer l'étanchéité si elle n'est pas montée sur le siège correspondant. Pour les poches, vérifiez le support du panier, la taille de la poche, la conception de la bague et la méthode d’étanchéité de la poche au niveau de l’entrée. Pour le gaz et la vapeur surchauffée, vérifiez si l’élément et le joint spécifiés sont homologués pour la température, la pression et le milieu de service. Conservez la fiche d’homologation de l’élément dans le dossier de transfert afin qu’un futur acquéreur ne passe pas de commande sur la base de mesures approximatives.

La composition de l'assortiment montre pourquoi une simple liste de contrôle basée sur un “ filtre commun ” ne fonctionne pas. A filtre à poches multiples en acier inoxydable – secteur immobilier Peut être configuré pour 3 à 12 sacs, avec 2 sacs de type # de dimensions Ø 180 × 810 mm ; le débit dépend de la configuration et des conditions de fonctionnement. A cartouche en ligne en acier inoxydable pour le secteur immobilier Il convient plutôt de noter la présence d'une cartouche de 10 à 40 pouces, les options DOE/222/226 et les raccords hygiéniques Tri-Clamp. Les contrôles relatifs à la mise en place des composants et à l'accessibilité pour l'entretien varient.

Vérifiez les surfaces d'étanchéité sous un bon éclairage. Protégez-les pendant le montage et le soudage. Utilisez le matériau de joint et la technique de montage homologués, et respectez les instructions du fournisseur concernant la séquence de serrage et les couples de serrage pour l'ensemble fourni. Ne vous fiez pas au couple de serrage d'un couvercle d'aspect similaire. Marquez les fixations une fois le serrage requis effectué et indiquez à l'aide de ruban adhésif tout contrôle supplémentaire obligatoire.

Validation par l'entrepreneur : La compatibilité entre le produit et le joint est validée pour le processus ; la configuration installée correspond à l'interface définie ; les surfaces de fixation et les éléments de fermeture ont satisfait aux critères d'évaluation.

Installez les instruments à un endroit où ils permettent de répondre à un véritable problème opérationnel

Une mesure de pression différentielle n'est utile que si les robinets reflètent rapidement les contraintes en amont et en aval de l'élément concerné, dans le sens de circulation prévu. Présentez ces deux analyses dans des termes compréhensibles par l'opérateur. Identifiez les côtés haute et basse pression. Indiquez des méthodes sûres pour isoler et entretenir les instruments conformément aux procédures de l'usine.

Enregistrez une courbe de référence de l'élément propre à un débit, une température du fluide et une position de fermeture reconnus. Une “ chute de pression : 0,3 bar ” sans ces conditions constitue une donnée de transfert insuffisante. La viscosité et le débit modifient l'analyse ; il en va de même pour une dérivation partiellement ouverte. Précisez la limite de remplacement ou d’inspection indiquée par le distributeur de l’élément et la conception de la procédure, et indiquez la pression différentielle maximale autorisée sur l’ensemble du circuit. Cette limite peut être inférieure à la pression de service admissible de la cuve.

Les informations relatives à la purge et à la vidange doivent faire l'objet d'une attention similaire. Assurer l'évacuation des fluides vers la destination prévue. Montrer comment les opérateurs vérifieront systématiquement que la cavité est vide avant de procéder à la fermeture. Pour les vapeurs, tenir compte de la gestion des condensats et d'un réchauffement sans risque ; pour les gaz comprimés, prendre en compte l'énergie stockée et le milieu de contrôle. Un Filtre à vapeur en acier inoxydable OEM pour le secteur immobilier indique des raccords à brides de DN50 à DN150, des éléments en acier et une température de service optimale de 150 °C pour la configuration décrite. Ces chiffres permettent d’identifier une catégorie de produits envisageable ; ils ne remplacent toutefois pas la fiche technique fournie avec l’appareil ni la conception du système de vapeur.

Je ne suis guère convaincu par un tableau de configuration des outils qui répertorie les gadgets sans jamais préciser les fonctionnalités offertes par chacun d'entre eux. Le boîtier nécessite des indications permettant à l'opérateur d'identifier un élément de garniture, un problème de dérivation, ainsi qu'un raccord de pression bouché ou endommagé.

Validation par le prestataire de services : Les manomètres, les robinets de pression différentielle, les évents et les tuyaux de vidange sont identifiés, disponibles, correctement orientés et pris en compte dans la procédure d'exploitation.

Vérifiez la délimitation mise en place, puis activez la fonctionnalité de filtrage.

Un essai en usine et un essai sur site répondent à des préoccupations différentes. Les registres de l'usine peuvent permettre de retracer ce qu'a subi la cuve nue avant sa livraison. Le plan d'acceptation sur site doit porter sur la tuyauterie installée, les raccords sur site, les équipements, les fermetures, ainsi que sur tout type de dommage ou de modification survenu lors de la mise en place.

Demandez au concepteur responsable d’approuver les limites d’essai, l’outillage, la pression, la durée, l’instrumentation et le lieu d’exemption conformément au code de travail et à la procédure applicables. Ne considérez pas qu’un essai pneumatique constitue une alternative aisée à un essai hydrostatique ; le gaz comprimé emmagasine une énergie considérable. De plus, ne remplissez pas à la légère un système à gaz ou à vapeur sous haute pression avec de l’eau sans disposer d’un plan approuvé pour son séchage et sa remise en service. Protégez les composants, les jauges, les dispositifs de décharge et les autres éléments conformément à la procédure approuvée.

Une fois les limites de pression validées, effectuez le test de circulation réel. Vérifiez le sens d’entrée et de sortie, l’alignement des vannes d’arrêt, la purge, le débit préliminaire, la chute de pression, les fuites et l’étanchéité des éléments. Enregistrez les relevés. Si la pression différentielle est trop élevée, vérifiez la présence de particules dans la tuyauterie, un panier obstrué, un élément trop petit, une cartouche inadaptée ou une vanne laissée partiellement fermée avant de considérer l'installation comme terminée.

Un système immobilier peut être étanche à la pression tout en présentant un contournement de son dispositif de filtration. C’est là le piège d’une liste de contrôle d’installation qui se limite à vérifier l’absence de fuites. Sur un système à cartouches multiples, vérifiez chaque siège et chaque dispositif de fixation. Sur une unité à poches, vérifiez la bague de la poche et le panier de support. Si un processus nécessite un test d’intégrité ou de performance spécifique, suivez la méthode approuvée pour le projet ; une simple inspection visuelle ne peut en tenir lieu.

Vérification par un spécialiste : Les documents d'essai identifient les limites et les problèmes ; l'installation mise en place est conforme aux normes d'homologation approuvées ; les analyses de fonctionnement et le dernier programme de régulation des vannes sont enregistrés sur bande.

Utilisez cette matrice de surface aux points d'arrêt

Ce tableau est une fiche de suivi et ne remplace pas la procédure prévue sur le site web. Respectez les limites de la mission et consignez les chiffres avant que l'équipe n'atteigne chaque point de contrôle.

Facteur de rétention	Avis d'expert	Contrôles effectués par le propriétaire ou l'ingénieur	Critère de suspension des travaux
Reconnaissance des équipements	Étiquette, numéro de série, plaque signalétique, illustration annotée	Le boîtier et la ligne physique correspondent au service approuvé	Balise non résolue ou incompatibilité de dessin
Coupe et style	Fiche d'information homologuée, liste des composants et des joints	Les exigences en matière de contraintes, de température, de fluide et de raccordement sont compatibles	Absence de note ou alternative de produit non autorisée
Positionnement mécanique	Examen de la structure et de l'assistance, accès au guide pas à pas	Aucun raccordement forcé ; le couvercle et l'élément peuvent être retirés	La tuyauterie est bouchée au niveau de la buse ou du circuit de circulation de la solution
Isolation pour raccordement	Permis d'aménagement, délimitation sur le terrain, procès-verbal de vérification	Ligne appropriée et toutes les sources d'énergie identifiées	Facteur d'isolation ou doutes quant à l'emplacement de l'ouverture de ligne
Ensemble interne	Identifiants des éléments, fiches des joints, contrôle des fermetures	Sièges droits, paniers, joints et méthode de fermeture	Surface d'étanchéité endommagée ou composant inadapté
Examen des limites	Traitement approuvé et résultats autorisés	S'assurer que les assemblages répondent aux critères d'acceptation des travaux	Fuite, ajustement non documenté de l'examen ou configuration dangereuse de l'examen
Nomination	Débit, pression d'entrée et de sortie, température, calendrier de fermeture	Procédure sécurisée pour le cas de test défini	Chute de pression inattendue, dérivation ou fuite
Passation de pouvoir	Plan de conformité, liste des sauvegardes, limites d'exploitation, registre de formation	L'équipe de maintenance peut démonter et ouvrir le système en toute sécurité	Aucune instruction utile concernant le fonctionnement ou le remplacement

Il existe une raison plus importante encore d'exiger ces documents. Le Bureau des statistiques du travail des États-Unis a recensé 5 070 accidents du travail mortels en 2024, dont 1 032 parmi les travailleurs du bâtiment et des industries extractives. Il s'agit là de chiffres globaux relatifs à l'emploi, prix non liés aux incidents sur les boîtiers de filtre. Ils remettent toutefois en perspective la pratique courante consistant à “ configurer systématiquement ” dans ce secteur.

Transférez un élément facile à gérer, pas un dossier de photos.

Le dernier plan doit indiquer à un spécialiste de la maintenance la configuration de l'installation, son fonctionnement et les mesures de sécurité mises en place. Il doit comprendre le schéma P&ID « tel que construit » ou un schéma annoté, la documentation relative aux récipients et aux fermetures, les spécifications approuvées des éléments et des joints, les rapports d'inspection, la norme de propreté des éléments, les restrictions en matière d'alarmes ou de remplacement, les détails des instruments et l'identification des pièces de rechange. Enregistrez sur vidéo les écarts constatés et leurs validations. Les photos peuvent clarifier la disposition des vannes d'arrêt et les voies d'accès, mais elles ne peuvent pas se substituer à un schéma.

Passez en revue les procédures de remplacement à venir avant la démobilisation. Quelle vanne faut-il fermer en premier ? Où vérifie-t-on les contraintes récurrentes ? Où va le fluide évacué ? Comment soulever un sac lourd et humide ou une cartouche longue sans endommager son siège ? Qui est habilité à procéder à une réouverture ? Si les réponses dépendent de la présence de l'installateur sur le site, la passation n'est pas terminée.

Je demanderais également au prestataire de services d’identifier la défaillance la plus probable survenue sur site. Sur une ligne hygiénique, il pourrait s’agir d’un joint pincé ou d’une virole mal redressée. Sur une cuve à big bag, cela pourrait être un problème d’accès au système de fermeture ou la nécessité d’une tuyauterie de soutien. Sur une cuve à cartouche, il peut s’agir d’une interface de capuchon d’extrémité inadaptée. Sur une conduite de vapeur, cela peut être lié à la gestion des condensats lors de la mise en service. Cet échange est bien plus utile qu’un simple tampon générique indiquant “ installation terminée ”.

Questions fréquemment posées

Qu'est-ce qu'une liste de contrôle pour l'installation d'un boîtier de filtre industriel ?

Une liste de contrôle pour l'installation d'un boîtier de filtre commercial est une série documentée de vérifications portant sur l'identification de l'équipement, la validation de la conception, l'isolation, l'assemblage mécanique, les essais, la mise en service et la remise, utilisée pour s'assurer qu'un boîtier spécifique est correctement raccordé au processus prévu et qu'il peut être exploité et entretenu conformément aux procédures approuvées sur le site. Elle doit identifier les responsables de la validation et de la signature. Une liste reproduite à partir d’un autre récipient ne permet pas de déterminer la pression nominale, l’interface des composants ou la limite d’isolation appropriées pour cet ensemble.

Comment procède-t-on exactement pour fixer solidement des boîtiers de filtres professionnels ?

La mise en place sécurisée d'un filtre industriel consiste en une procédure contrôlée visant à vérifier la conformité de l'appareil fourni aux plans approuvés et aux conditions d'exploitation, à préparer et valider la zone de confinement, à stabiliser et aligner l'ensemble, à s'assurer de la compatibilité des composants internes, à contrôler la résistance aux contraintes une fois monté, et à enregistrer sur vidéo les performances fonctionnelles avant la mise en service. Cette séquence précise est conforme au permis du site, aux dossiers techniques et aux directives du fabricant. Ne vous fiez jamais aux valeurs de contrainte d'essai ou de couple de serrage d'un équipement d'apparence similaire.

Que doit contenir une liste de désignation des boîtiers de filtre ?

Une liste de contrôle de mise en service d’un boîtier de filtre constitue le procès-verbal de validation des limites de pression et de la fonction de filtration du dispositif installé ; elle comprend le protocole de fermeture vérifié, la purge d’air, les contrôles d’étanchéité, le débit de fonctionnement, les contraintes d’entrée et de sortie, la pression différentielle de l’élément propre, le fonctionnement des instruments, les sièges des éléments, ainsi que les écarts signés dans les conditions de procédure spécifiées. Elle doit fournir à l’opérateur une référence pouvant être reproduite. Un contrôle d’étanchéité réussi ne suffit pas à lui seul à garantir l’efficacité de la filtration.

La résistance à la contrainte du récipient correspond-elle à la limite de pression différentielle du composant filtrant ?

La pression nominale d'un récipient correspond à la limite autorisée de pression exercée sur la structure dans ses conditions spécifiques, tandis que la limite de pression différentielle définit la différence de pression autorisée à travers le sac, la cartouche, le panier ou tout autre composant interne ; ces deux limites protègent les différents éléments de l'ensemble et doivent être vérifiées individuellement. Une résistance nominale du boîtier de 10 bars, par exemple, n'autorise pas une chute de pression de 10 bars à l'intérieur d'une cartouche. Reportez-vous à la documentation fournie pour ces deux restrictions.

Quels fichiers le professionnel doit-il fournir lors de la passation ?

Un dossier de transfert d’un boîtier de filtre désigne l’ensemble des documents homologués nécessaires à l’exploitation, à la maintenance, à l’évaluation et à la modification de l’équipement installé, y compris son identification « tel que construit », la documentation relative au réservoir, les spécifications des produits et des composants, les procédures d’isolation, les résultats des essais, les paramètres de référence, les limites d’exploitation, les détails des instruments et les autorisations relatives aux modifications apportées sur site. Fournissez les informations relatives à la maintenance sous une forme exploitable sur site. Une pile de documents non répertoriés n’est guère utile pour l’équipe suivante.

Avant de demander un devis, veuillez nous communiquer les conditions d'installation

Si vous choisissez un équipement pour une toute nouvelle ligne ou pour le remplacement d’un équipement existant lors d’un arrêt de production, communiquez au fournisseur les caractéristiques suivantes : fluide utilisé, débit, plage de pression et de température, niveau de filtration requis, interface utilisateur, critères de raccordement, exigences en matière d’étanchéité, espace disponible et documentation technique applicable. Joignez le plan de modification. Demandez la fiche technique et le plan d'implantation de l'unité recommandée avant que le spécialiste ne s'engage sur le choix d'un élément de raccordement.

Cet échange constitue la dernière étape concrète avant qu'un choix ne se transforme en contrainte opérationnelle. Soumettez les mêmes problèmes à votre prestataire de services et à votre fournisseur, puis utilisez cette liste pour comparer leur configuration à celle-ci.
