Protocole FAT pour les systèmes de boîtiers de filtration montés sur châssis
La plupart des articles publiés dans FAT portent sur le cinéma.
J'ai déjà vu de superbes classeurs, des pages de garde imprimées, des cachets d'inspection impeccables et une équipe de fournisseurs souriante comme si tout était déjà dans le sac ; puis nous avons découvert des joints mal ajustés, des réparations par soudure non documentées, un positionnement incorrect des évents et une jauge de pression différentielle installée à un endroit où un technicien ne pouvait la lire qu'en se contorsionnant. Pourquoi cela continue-t-il à se produire ?
Étant donné qu'un Procédure d'inspection de réception des installations de fabrication est souvent considérée comme une simple formalité d'expédition, alors qu'elle est en réalité la dernière occasion, d'un point de vue économique, de détecter des erreurs coûteuses.
Pour les systèmes de boîtiers de filtration montés sur châssis, cette différence a son importance. Il ne s’agit pas de simples structures esthétiques en acier inoxydable. Ce sont des systèmes de purification soudés, boulonnés, équipés de joints d’étanchéité et d’instruments de mesure, soumis à la pression, qui peuvent être en contact avec de l’eau salée, des produits chimiques de nettoyage en place (CIP), de l’eau de process, des solvants, de l’air comprimé, des traces de vapeur ou des solutions du côté stérile. Une méthode d’essai d’acceptation en usine (FAT) adaptée aux systèmes de boîtiers de filtration montés sur châssis doit permettre de vérifier le châssis en tant qu’ensemble fonctionnel, et non comme un simple regroupement de composants qui se trouvent partager un même châssis.
Et en effet, j’ai un parti pris : je me méfie de tout type de FAT qui commence par un “ examen visuel ” et se termine par la “ validation de la marque par le consommateur ”, sans jamais obliger le fournisseur à vérifier le parcours du fluide, la stabilité de la pression, la capacité de vidange, le fonctionnement des vannes d’arrêt, l’ajustement des composants, l’exactitude des plaques signalétiques et l’accessibilité pour la maintenance dans des conditions réelles d’utilisation.
Que signifie réellement une procédure d'essai pour l'agrément d'un site de fabrication ?
Une procédure d'essai de réception en usine est un plan réglementé d'évaluation et d'essais préalables à l'expédition, utilisé pour vérifier que l'équipement répond aux exigences convenues en matière de conception, de sécurité, de dimensions, de contraintes, de documentation et de fonctionnement avant de quitter les locaux du fournisseur. Pour les systèmes de filtration montés sur châssis, cette procédure doit définir le périmètre des essais, les critères d’homologation, les témoins, les outils, les écarts, les motifs de mise en attente et l’autorité chargée de la validation.
Ça a l'air complètement ennuyeux. Ce n'est pas le cas.
Une excellente méthode d'essai pour l'agrément d'un site de fabrication est un véritable atout commercial. Elle empêche le fournisseur de livrer des produits présentant des incertitudes. Elle évite à l'acheteur de devoir faire effectuer des retouches. Elle fournit aux deux parties un document précis au cas où, par la suite, l'un d'entre eux affirmerait : “ Cela n'a jamais fait partie des spécifications. ”
Le marché a appris cette leçon à ses dépens. Le guide de l’OSHA sur les récipients sous pression énumère l’examen visuel, le contrôle par ressuage, le contrôle par particules magnétiques, la radiographie et le contrôle par ultrasons parmi les techniques d’évaluation couramment utilisées par les inspecteurs agréés de récipients sous pression ; cela est important car les boîtiers de filtre sous pression ne sont plus de simples “ dispositifs de plomberie ” dès lors qu’ils sont mis en service.
Voici la dure réalité : si la FAT ne rassemble pas de preuves, elle formule des points de vue.
Pourquoi les équipements de filtration montés sur châssis échouent au test FAT
Les pannes sont rarement inhabituelles.
Élastomère inadapté. Vanne mal étiquetée. Le mouvement du couvercle de la chambre de pression est bloqué par un tuyau auxiliaire. Les oreilles de levage ne correspondent pas au centre de gravité réel. Incompatibilité de taille des cartouches. Absence d’évent au sommet. Décoloration due à un collage dans une zone sanitaire. Disposition des jauges trop étendue pour être utile. Tronçon de tuyau de vidange sans écoulement que personne n’avait remarqué sur l’illustration.
Quelques détails, puis les factures.
Un système monté sur châssis regroupe en un seul ensemble compact les risques liés aux composants mécaniques, à la tuyauterie, à la filtration, à l'instrumentation, aux installations électriques et à la documentation. C'est pourquoi la liste des essais d'acceptation sur site (FAT) doit couvrir l'ensemble des aspects techniques. Si l'acheteur se contente d'inspecter le réservoir de filtration, il passe à côté du châssis. S'il se limite à inspecter la conception du châssis, il passe à côté du processus.

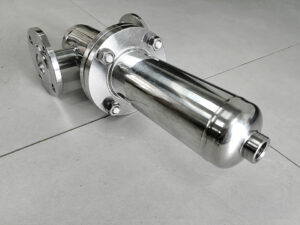

Par exemple, un filtre à liquide en acier inoxydable à plusieurs étages – immobilier peut passer avec succès une évaluation de base du récipient, mais cesser néanmoins de fonctionner correctement si les étapes ne sont pas effectuées dans le bon ordre, si les cartouches sont difficiles à retirer ou si les paniers de logement des poches ne s’emboîtent pas correctement après une double installation.
Je préfère rejeter un lot dans l'usine de fabrication en raison d'un tuyau d'évacuation mal positionné plutôt que de découvrir ce défaut lors de la mise en place, alors que le responsable de l'usine est déjà en train de comptabiliser les heures de production perdues.
L'étendue du FAT : ce qu'il faut vérifier avant l'expédition
Une véritable méthode FAT pour les systèmes de filtration montés sur châssis devrait couvrir six domaines : la documentation, la qualité de fabrication, la résistance aux contraintes, les procédures d'utilisation, la facilité d'entretien et l'emballage du produit pour le transport.
Ce n'est pas glamour. C'est indispensable.

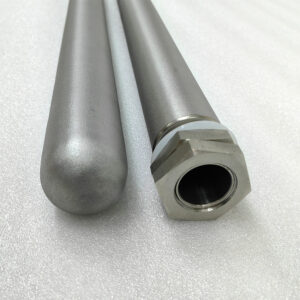

La documentation technique doit valider la gamme de commande, la modification du schéma P&ID, le plan d'assemblage général (GA), le schéma de soudure, les certificats des matériaux, les certifications des élastomères, la pression nominale, les registres relatifs au revêtement de surface, l'étalonnage des outils, la liste des pièces de rechange et le manuel d'utilisation. Si le système comprend des éléments en PP, PTFE, PES, en maille inox, en charbon actif ou frittés, la documentation relative aux médias filtrants doit correspondre aux conditions d'utilisation.
L'évaluation de la construction doit permettre de vérifier les soudures, la perpendicularité de la structure, les ouvertures d'ancrage, les dimensions des patins, les points de levage, l'état de passivation, les raccords, les supports, les étiquettes des vannes, les flèches indiquant le sens d'écoulement, les plaques signalétiques, les pattes de fixation et la zone des instruments.
Le contrôle fonctionnel doit permettre de vérifier le mouvement des vannes, le fonctionnement du contournement, l'aération, les conduites de vidange, l'étanchéité, le retrait des composants, la course d'ouverture du couvercle, le fonctionnement de l'échelle de pression différentielle, le signal du transmetteur, la simulation d'alarme le cas échéant, ainsi que la précision du circuit d'écoulement.
Et qu'en est-il de l'évaluation de l'emballage du produit ? Les gens s'en moquent jusqu'à ce que la palette arrive avec un pied tordu et un indicateur de niveau cassé.
L'essai de contrainte hydrostatique n'est pas une séance photo
C'est lors du contrôle de la pression hydrostatique du boîtier de filtre que les fournisseurs les plus nerveux se trahissent.
L'eau s'engouffre. La pression monte. Tout le monde observe.
Cependant, la question principale n’est pas de savoir s’il y a eu “ une fuite ”. Ce qui importe avant tout, c’est de savoir si la pression d’essai était correcte, si la durée de maintien a été enregistrée sur bande magnétique, si les instruments de mesure étaient étalonnés, si l’air emprisonné a été évacué, si le milieu d’essai était adapté, si les raccords filetés ont été contrôlés et si les éventuels travaux de réparation effectués après l’essai ont été consignés.
Les essais hydrostatiques sont généralement préférés aux essais de pression pneumatiques, car le gaz comprimé emmagasine beaucoup plus d'énergie potentielle qu'un fluide incompressible ; une procédure professionnelle d'essai de pression en raffinerie énonce clairement ce choix dans ses principes de sécurité.
Pour les boîtiers de filtre, les essais hydrostatiques doivent généralement porter sur le corps du boîtier, le couvercle, les joints à bride, les soudures des buses, les raccords des tuyaux de vidange et de purge, les soudures du collecteur, ainsi que tout type d’enveloppe sous pression en aval de la vanne d’isolement d’entrée. Lorsque le châssis comporte de nombreux boîtiers, la méthode doit préciser si chaque boîtier est testé séparément ou si l’ensemble du collecteur est évalué comme un seul élément.
Cette distinction est importante.
Si le skid est conçu pour une pression de service de 10 bars, le FAT ne doit pas se contenter de vérifier “ environ 10 bars ” simplement parce que l’on préfère les chiffres ronds. La méthode doit préciser la pression de conception, la pression d’essai, la durée de l’essai, l’identification du manomètre, le type de manomètre, la date d’étalonnage, la température ambiante, le fluide d’essai, les critères d’acceptation et la définition d’une fuite.
Voici les critères que j'applique habituellement : aucune fuite visible, aucune baisse inhabituelle de la pression, aucune déformation à long terme, aucun suintement au niveau des raccords filetés, aucune extrusion du joint, et aucune rigidité non documentée pendant la durée de maintien.
Oui, ajuster les paramètres au cours de l'examen est considéré comme de la tricherie, sauf si la méthode l'autorise et que cela est consigné.
Des normes d'homologation qui ont réellement un sens
Les normes d'homologation des systèmes de filtration montés sur châssis doivent être mesurables. “ Ça a l'air bien ” n'est pas une conception. “ Pas de problèmes ” n'est pas un contrôle. “ Fonctionne normalement ” n'est pas le résultat d'un contrôle.
Utilisez des chiffres.
Tolérances d'utilisation.
Utiliser une formulation de type « réussi/échoué » qu'un inspecteur épuisé puisse appliquer sans avoir à faire appel au responsable commercial.
Zone FAT
Critère d'approbation peu rigoureux
Norme d'approbation stricte
Pression hydrostatique
“ Aucune fuite constatée ”
Maintenir à la pression d'essai spécifiée pendant la durée indiquée ; aucune fuite perceptible, aucune déformation permanente, aucune perte de pression non autorisée
Dimensions du châssis
“ Comme sur l'illustration ”
Longueur totale, dimensions, hauteur, orientation de la buse, espacement des trous d'ancrage dans les limites de tolérance admises
Ajustement de l'élément filtrant
“ Cartouche installée ”
Vérification de la longueur de la cartouche, de la rotule, du joint, de la compression d'assise et du jeu de démontage
Procédure de mise hors service
“ Vannes d'arrêt vérifiées ”
Chaque vanne équipée d'un marqueur a été ouverte puis fermée ; le sens du débit a été vérifié par rapport aux positions verrouillées indiquées sur le schéma P&ID, et l'opération a été filmée.
L'instrumentation
“ Valider ”
Gamme de jauges, étiquette, certificat d'étalonnage, aucun problème de mise à zéro, alignement à l'installation, bon fonctionnement de la pression différentielle confirmé
Documentation
“ Articles soumis ”
MTC, certificats, illustrations, rapports d'évaluation, registre des écarts, bordereau d'expédition, manuel d'exploitation et de maintenance approuvé
Assainissement
“ Ranger avant l'expédition ”
Surfaces intérieures exemptes de scories de soudure, d'huile, de particules détachées et de particules visibles ; orifices obturés après évaluation
Emballage du produit
“ Bien chargé ”
Châssis renforcé, buses fixées, jauges retirées ou protégées, déshydratant utilisé si nécessaire, coefficients de portance notés
Remarquez ce que permettent des normes rigoureuses : elles éliminent toute improvisation.
La liste de contrôle FAT de l'expert pour les modules de filtration
Je préfère une brève liste de points clés abordant les problèmes les plus urgents à une longue liste que personne ne lit.
Tout d'abord, le châssis correspond-il au plan approuvé actuel ? Pas celui qui utilise la surface murale de l'atelier. Pas l'ancienne version associée au devis. La version approuvée.
Deuxièmement, l'opérateur est-il vraiment en mesure d'assurer sa maintenance ? Un système de filtration qui nécessite de démonter la moitié de la tuyauterie pour remplacer un composant n'est pas un « skid » ; c'est une source de plaintes futures.
Troisièmement, chaque circuit de circulation est-il cohérent ? Entrée, sortie électrique, dérivation, recirculation, tuyau d'évacuation, purge d'air, prise d'échantillon, conduite de lavage à contre-courant si présente. Suivez littéralement le tracé. Ne vous fiez pas aux flèches imprimées de manière théorique.

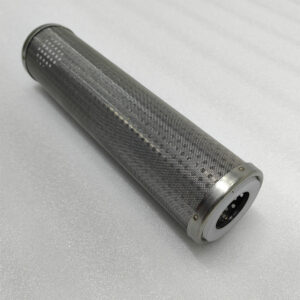

Quatrièmement, les composants du filtre sont-ils adaptés les uns aux autres ? Le charbon actif, le plastique fritté, les mailles en acier inoxydable, le PTFE plissé, le PP, le PES et les filtres à manches se comportent tous différemment en fonction des contraintes, de la température, de la charge en particules et de l'exposition directe aux produits chimiques. A plan de filtration au charbon actif Cela peut sembler simple sur une fiche technique, mais les fines de carbone, le temps de contact, le taux de rétention et les fuites de dérivation peuvent transformer la “ filtration ” en une solution coûteuse.
Cinquièmement, les consommables peuvent-ils être remplacés sans causer de dommages ? C’est là que plusieurs modèles bon marché présentent des failles. La cartouche s’installe sans problème lors du montage, mais l’opérateur ne parvient pas à la retirer facilement par la suite, car le jeu au niveau de la tige de guidage, de la plaque à ressort ou du couvercle n’a jamais été vérifié.
Sixièmement, le risque de détérioration est-il traité avec honnêteté ? L'eau de mer, les chlorures, les produits de nettoyage caustiques, l'hypochlorite, l'eau chaude et les flux acides ne font pas de quartier à l'acier inoxydable présenté dans les brochures. Si le système utilise éléments en carbone activés pour les applications en eau de mer, les certifications des produits et la compatibilité avec les élastomères ne sont pas de simples atouts supplémentaires. Ce sont des éléments indispensables à la survie.
Des cas concrets illustrent l'importance de la technique FAT
Les défaillances des dispositifs de contrainte ne sont pas des problèmes liés à la documentation. Il s'agit de problèmes liés au rayon d'action de l'explosion.
L'enquête menée par le Conseil américain de sécurité chimique (US Chemical Security Board) sur l'incident « Givaudan Feeling Colour » fait état d'une explosion survenue le 12 novembre 2024 à Louisville, dans le Kentucky, qui a coûté la vie à deux employés et en a blessé 11 autres ; bien qu'il ne s'agisse pas d'un cas de défaillance fatale (FAT) d'un module de filtration, c'est un sombre rappel que les équipements de process sous pression nécessitent des contrôles rigoureux, un contrôle des modifications et une évaluation des risques.
Les données de l'OSHA relatives aux déclarations d'accidents graves en 2024 révèlent également pourquoi l'expression “ risque mineur sur le lieu de travail ” est une formule simpliste. L'OSHA a recensé 9 034 déclarations d'accidents graves en 2024, comprenant des centaines d'hospitalisations et d'amputations, selon les rapports sectoriels sur les statistiques de l'agence concernant les accidents graves.
Le Bureau des statistiques du travail a indiqué que les employeurs du secteur privé avaient recensé 2,5 millions d'accidents du travail et de maladies professionnelles non mortels en 2024, soit une baisse de 3,1% par rapport à 2023 ; cette amélioration est bienvenue, mais ce chiffre de 2,5 millions de cas reste un chiffre que les responsables ne doivent pas prendre à la légère.
Ainsi, lorsqu'un fournisseur affirme : “ Nous avons toujours procédé ainsi ”, j'y vois une mise en garde, et non une garantie de tranquillité d'esprit.
Le traitement de filtrage par boîtier de filtre industriel sur lequel je compte
Ma méthode préférée pour tester les boîtiers de filtres commerciaux est affreuse, lente et difficile à truquer.
Commencez par le gel des documents. Aucun test d'acceptation fonctionnel (FAT) ne doit débuter tant que les plans sont encore en cours de mise à jour. Si une modification est apportée pendant le FAT, celle-ci doit être consignée dans le journal des incohérences.
Procédez ensuite à un contrôle d'identification. Vérifiez les étiquettes, les numéros d'identification, les classes de pression, les élastomères, le type de raccord, la pression nominale, le calendrier des buses, la norme relative aux brides, le type de joint et le traitement de surface.
Vient ensuite l'évaluation dimensionnelle. Il faut tenir compte du châssis, et pas seulement de la cuve. Les contraintes d'expédition, les voies d'accès à l'usine, les ouvertures de support, les hauteurs des buses, l'enveloppe d'entretien et les points de levage sont autant d'éléments à prendre en compte.
Procédez ensuite à une inspection interne. Ouvrez les boîtiers. Examinez les surfaces d'étanchéité, les paniers, les tiges des cartouches, les plaques de fixation, les tamis, la couleur des soudures, les dommages dus au meulage, les particules et les poches de drainage.
Effectuez ensuite un essai de pression hydrostatique. Notez la montée en pression, la pression de maintien, la durée, l'identification du manomètre, les conditions ambiantes, les fuites constatées, les mesures correctives prises et le résultat.
Effectuer ensuite un contrôle des fonctions. Actionner les vannes. Reproduire l'indication de pression différentielle. Tester le fonctionnement des purgeurs et des évents. Vérifier le mouvement du couvercle. Vérifier la mise en place et le retrait de l'élément filtrant. Vérifier le dispositif de dérivation. S'assurer que tous les outils peuvent être retirés et conservés.
Enfin, procédez à la clôture des dossiers. Aucune non-conformité en suspens ne doit rester enfouie dans les e-mails. Chaque anomalie doit faire l'objet d'une décision : accepter en l'état, corriger et refaire un test, modifier l'illustration ou rejeter.
Ce n'est pas une question d'administration. Ce sont des preuves.
Là où les distributeurs font discrètement des économies
Ils font des économies là où les clients ne s'en rendent pas compte.
Les réclamations liées au revêtement de surface constituent un aspect particulier. Un bien immobilier bien entretenu peut paraître impeccable en photo, alors que les zones de soudure internes présentent encore des traces d’oxydation ou de meulage. Un autre aspect concerne le remplacement des joints. EPDM, FKM, PTFE, silicone, NBR : il ne s’agit pas simplement d’un choix de matériaux. Ces désignations précisent la résistance chimique, les limites de température, le comportement à la compression et le risque de contamination.
L'instrumentation constitue une autre cible vulnérable. Un manomètre de 0 à 16 bars installé sur un module de purification à basse pression peut certes couvrir la plage de pression requise, mais il risque de s'avérer inefficace pour détecter très tôt une variation différentielle de pression. Il n'est pas rare de voir un manomètre de pression différentielle mal orienté. J'aimerais bien que ce soit le cas.
La situation est encore pire en ce qui concerne les matériaux filtrants. Si le cahier des charges exige une membrane en PTFE, refusez le PP “ comparable ” sous prétexte qu’il était disponible. Si la spécification impose un matériau de sécurité en polymère fritté, vérifiez la qualité du matériau et la structure des pores ; a Mise en place d'un filtre en plastique fritté présente des problèmes d'analyse différents de ceux d'une cartouche plissée ou d'un élément en carbone.
Et méfiez-vous de l'expression “ exactement les mêmes performances ”. Elle signifie généralement “ ce n'est pas exactement la même chose ”.”
Comment mettre au point une méthode FAT pour les filtres montés sur châssis
Pour élaborer un protocole FAT destiné aux filtres montés sur châssis, commencez par le cahier des charges d'acquisition et traduisez chaque exigence pertinente en un test pratique, un rapport d'évaluation ou un critère d'acceptation quantifiable. La méthode doit définir la gamme d'équipements, la séquence d'essais, la technique d'évaluation, les responsabilités, les instruments, les seuils de conformité, la gestion des écarts, les directives de réexamen et les conditions de mise en service finale.
Ne rédigez pas la procédure une fois que le skid est terminé. Ce serait faire les choses à l'envers.
Élaborez-le avant le début de la fabrication, puis ne le modifiez qu’à l’aide de modifications contrôlées. Le fournisseur doit savoir quelles preuves il doit fournir. Le client doit savoir quelles preuves il doit évaluer. Les deux parties doivent connaître les motifs de refus.
Un cadre de protocole pratique se présente comme suit :
Zone
Matériel requis
Ma remarque
Portée
Étiquette du châssis, étiquettes du boîtier, numéro de commande, base de conception
Évite la complication liée à un “ test de dérapage incorrect ”
Service de réparation, nouveau test, capitulation, déni
Pas de solutions orales
Communiqué de presse
Marques déposées, liste des travaux à achever, autorisation de livraison
La livraison ne vaut pas autorisation
J'ajouterais sans aucun doute les exigences relatives aux photos. Ce n'est pas facultatif. Les photos des relevés de dimensions, des plaques signalétiques, de l'état intérieur du bien, de la disposition des éléments, des points d'évacuation et de ventilation, ainsi que de l'emballage final permettent d'éviter les litiges ultérieurs.
FAT ou SAT : ne confondez pas les deux
La transaction FAT s'effectue chez le fournisseur. La transaction SAT s'effectue sur le site web.
Cela semble évident, jusqu’à ce que certains commencent à faire porter la responsabilité de l’usine de fabrication sur la phase de mise en service. Un essai de réception en usine (FAT) permet de vérifier la construction, l’installation, l’étanchéité à la pression, la documentation et l’état de fonctionnement avant l’expédition. Un essai de réception sur site permet de vérifier l’installation, le raccordement aux réseaux, l’intégration des systèmes de contrôle, le bon fonctionnement des procédures et la remise au propriétaire après l’arrivée.
Ne laissez pas un fournisseur vous répondre : “ Nous vérifierons cela sur le site web ”, lorsque le problème relève de la responsabilité de l'usine.
Un couvercle immobilier bouché, une soudure défectueuse, un adaptateur de cartouche inadapté, un certificat manquant ou une bride qui fuit ne relèvent pas de la responsabilité du chantier. Il s'agit d'un problème d'usine déguisé en incident de chantier.
Ce que les clients doivent savoir avant de donner leur accord
Ne signez jamais un FAT tant que le véhicule est réservé.
Je sais que ça peut paraître sévère. Tant mieux. La routine des produits n'est pas une norme de conception.
Avant la signature, exigez le dernier rapport FAT, la liste de contrôle dûment remplie, les certificats d'étalonnage, le graphique ou le procès-verbal de l'essai de pression, les documents dimensionnels, les certificats de matériaux, le registre des non-conformités, l'état de la liste des travaux à terminer, les photos, les plans mis à jour, la liste de contrôle des pièces supplémentaires, le manuel d'exploitation et de maintenance, la stratégie de chargement et le document de conservation.
Si le module comprend un système de filtration intégré, vérifiez que les éléments du premier étage et du dernier étage sont documentés séparément. S’il comprend une solution sanitaire, vérifiez les surfaces intérieures, la capacité de vidange, le matériau des joints et la facilité de nettoyage. S’il est composé de charbon actif, vérifiez les spécifications du média filtrant. S’il comporte des éléments en acier inoxydable plissés, vérifiez l’interface de la cartouche plutôt que de supposer que les termes “ common 226 ” ou “ DOE ” ont la même signification chez tous les fournisseurs.
Autre point de vue peu flatteur : un acheteur qui se rend chez FAT sans avoir consulté les plans est pour moitié responsable.
Questions fréquemment posées
Qu'est-ce que la méthode FAT appliquée aux systèmes de filtrage immobilier ?
Une procédure FAT (First Article Test) pour les systèmes de filtration immobilière consiste en un plan de test élaboré avant expédition, qui permet de vérifier la conformité de l'installation, du châssis, de la tuyauterie, des vannes, des composants du filtre, des outils, de la documentation et des limites de pression aux spécifications acceptées avant la distribution. Elle définit les méthodes d'inspection, les critères d'acceptation, les éléments à vérifier, les enregistrements, les non-conformités et les exigences relatives à la validation finale.
En termes simples, il s'agit de la différence entre “ le distributeur affirme que l'installation est terminée ” et “ le distributeur a démontré que l'installation est terminée ”. Pour les systèmes montés sur châssis, le protocole doit couvrir l'ensemble de l'installation, car les défaillances du système de purification proviennent généralement de détails liés à l'interface utilisateur, et pas uniquement de l'enveloppe physique.
Que doit comporter une liste de contrôle FAT pour un filtre immobilier monté sur châssis ?
La liste FAT (Final Acceptance Test) d'un boîtier de filtre monté sur châssis doit inclure : l'attestation relative aux documents, la confirmation des matériaux, le contrôle des cotes, les vérifications des soudures et des surfaces, le montage de l'élément filtrant, le fonctionnement des vannes, la confirmation des dispositifs de vidange et de purge, le contrôle de résistance à la pression hydrostatique, les vérifications de l'instrumentation, le contrôle de la propreté, l'attestation relative à l'emballage du produit, le contrôle des écarts et les marques d'approbation finale.
Les listes de contrôle les plus efficaces sont suffisamment courtes pour être utilisées et suffisamment précises pour faire mal. Je veux les numéros de référence, les identifiants d'échelle, la pression d'essai, le temps de maintien, la modification du tracé, le type de cartouche, le matériau du joint et les dimensions réelles mesurées. Les cases à cocher génériques ne protègent personne.
Comment se déroule un essai de pression hydrostatique sur un boîtier de filtre ?
Un essai de résistance à la pression hydrostatique d'un filtre immobilier consiste à remplir l'espace de confinement avec un fluide incompressible approprié, à purger l'air emprisonné, à porter la pression à la valeur d'essai définie, à la maintenir pendant la durée définie, puis à vérifier l'absence de fuite, de déformation, de perte de pression, de déplacement des joints d'étanchéité ou de défaillance des raccords.
Le procès-verbal d'essai doit indiquer le fluide, la contrainte, la durée, l'étalonnage de l'échelle, les conditions ambiantes, le nom de l'examinateur et le résultat. Si une fuite a été réparée, la zone réparée doit faire l'objet d'un nouvel essai. Serrer discrètement les boulons et prétendre que le premier essai a été réussi constitue une mauvaise pratique.
Quels sont les critères de réception des systèmes de filtration montés sur châssis ?
Les critères d'homologation des systèmes de filtration montés sur châssis sont des exigences quantifiables de type « réussite/échec » qui permettent de déterminer si le châssis de filtration est prêt à être expédié. Ils portent sur la fiabilité de la pression, les mesures, la documentation, la compatibilité des éléments, les caractéristiques des vannes, la facilité de vidange, la précision des instruments, les conditions d'hygiène, la facilité d'entretien, la qualité du revêtement ou de la finition, ainsi que la sécurité de l'emballage du produit.
Une exigence pertinente stipule : “ Maintenir une pression de 15 bars pendant trente minutes sans fuite visible ”, et non “ essai de pression acceptable ”. Les chiffres mettent fin aux débats. Ils rendent également les discussions relatives à la garantie beaucoup moins artificielles.
Comment procède-t-on exactement pour réaliser une procédure FAT pour un boîtier de filtre monté sur skid ?
Vous élaborez une procédure FAT pour les systèmes de filtration montés sur châssis en transformant le cahier des charges d'acquisition, les illustrations, les fiches techniques et les conditions d'utilisation en examens effectués en présence de témoins, en essais fonctionnels, en essais de résistance, en vérifications documentaires et en critères d'acceptation quantifiables. Le protocole doit être validé avant la fin de la fabrication, et non improvisé au moment de l'expédition.
En commençant par le schéma P&ID, l'illustration GA, la fiche technique immobilière, les exigences relatives aux filtres, le classement des contraintes, la liste des matériaux et les problèmes d'exploitation. Établir ensuite une matrice de contrôle : exigence, méthode, limite d'acceptation, justificatif, partie responsable et validation.
Le FAT est-il suffisant avant l'installation d'une unité de purification industrielle ?
Le test FAT (test d'acceptation en usine) n'est pas suffisant avant l'installation d'un module de filtration commercial, car il permet de vérifier que l'usine est prête, tandis que le test SAT (test d'acceptation sur site) valide la configuration, les alimentations électriques, l'intégration des systèmes de contrôle, les conditions de fonctionnement, l'accès des opérateurs et les procédures d'intervention. Le test FAT réduit les risques avant la livraison, mais c'est le test SAT qui confirme que le module fonctionne correctement au sein de l'usine proprement dite.
Cela dit, un FAT défaillant entraîne un SAT peu satisfaisant. Si le skid présente des lacunes dans la documentation, des joints inadaptés, une capacité de vidange insuffisante ou des joints qui fuient, l'équipe du site se retrouve alors contrainte d'intervenir comme une équipe de réparation d'usine en retard.
Conclusion
Un système de boîtiers de filtration monté sur châssis ne doit pas quitter l'usine sur la seule base d'un comptage. Exigez dès le début le protocole d'essai d'homologation de l'usine. Définissez des critères de réception concrets. Vérifiez l'essai de pression hydrostatique. Ouvrez les boîtiers. Inspectez les cartouches. Lisez les certificats. Photographiez les résultats.
Et lorsqu'un distributeur émet des réserves, posez-lui cette question : “ Quel élément de ce contrôle vous fait craindre que la palette cesse de fonctionner ? ”
