Entretien des boîtiers de filtre pour protéger les membranes d'osmose inverse

Lorsqu'on néglige le boîtier de filtre, chaque déviation en amont se traduit par une contrainte différentielle, une prolifération de chlore, une accumulation de particules, la formation d'un biofilm, des dépôts calcaires et, au final, par cet appel de dépannage désagréable où tout le monde accuse la membrane d'osmose inverse, alors que celle-ci n'était que le témoin. Pourquoi continuer à interroger la victime ?

J'ai déjà visité des installations où les opérateurs pouvaient citer de mémoire la conductivité de l'eau après osmose inverse, mais n'avaient aucune idée de la date de la dernière vérification du joint torique du logement de la cartouche. Cela m'indique que le site ne s'attaque qu'aux symptômes, et non aux causes. En matière de protection des membranes d’osmose inverse, le matériel le moins cher entraîne généralement les pannes les plus coûteuses : un boîtier encrassé, une cartouche aplatie, un joint qui fuit ou un puisard à moitié nettoyé qui alimente lentement la membrane en particules fines.

Voici la dure réalité : l'entretien d'une membrane d'osmose inverse ne commence pas au niveau du réservoir sous pression. Il commence au niveau du système de filtration.

C'est généralement la membrane qui est mise en cause lorsque le boîtier cesse de fonctionner.

La plupart des défaillances des systèmes d'osmose inverse sont attribuées à des problèmes de membranes, car c'est là que la perte devient perceptible. Le débit de circulation diminue. Le débit de sel augmente. La pression d'alimentation grimpe. Les nettoyages chimiques sont généralement effectués deux fois plus souvent. Puis quelqu'un affirme que la qualité des membranes n'était pas au rendez-vous.

Peut-être. Mais j'en doute.

Une couche membranaire n’est pas une feuille magique ; il s’agit d’une barrière en polyamide soigneusement conçue qui résiste aux solides en suspension, aux oxydants, à l’huile, aux dépôts organiques, au fer, au manganèse, au tartre et aux chocs de pression. Le boîtier du filtre est censé réduire ces agressions avant qu’elles n’atteignent la membrane. Si le boîtier présente des fuites internes, retient des boues, développe un biofilm, perd des fibres ou laisse un préfiltre usagé en service trop longtemps, c’est le système d’osmose inverse qui en fait les frais.

C'est pourquoi l'entretien des installations de filtration n'est pas une simple question de ménage. Il s'agit d'une mesure de prévention des risques.

Un équipement correctement choisi et entretenu Cartouche filtrante plissée en PP pour systèmes de traitement de l'eau peut protéger les membranes en aval contre les particules issues d'une rupture, mais uniquement si le joint du boîtier, l'ajustement de la cartouche, la compression du capuchon d'extrémité et le moment du remplacement sont considérés comme faisant partie intégrante du même système. Une cartouche haut de gamme installée dans un boîtier négligé n'offre pas une protection haut de gamme. Ce n'est qu'une décoration coûteuse.

Ce que l'entretien des boîtiers de filtre permet réellement de préserver

L'entretien du boîtier de filtre permet de préserver quatre éléments essentiels : l'intégrité de la cartouche, la circulation de l'eau, la fiabilité des joints d'étanchéité et la rétention des impuretés en amont de la membrane d'osmose inverse. En termes simples, le boîtier doit faire passer l'eau à travers le préfiltre, et non pas autour de celui-ci, ni par un circuit de dérivation fissuré, ni à travers une couche de boue qui devient un véritable nid à biofilm.

On pourrait croire que c'est la norme. Mais ce n'est pas le cas.

J'ai déjà vu des boîtiers ouverts après une “ intervention de routine ” au cours de laquelle la cartouche avait été remplacée, mais la cuve n'avait jamais été nettoyée. Le technicien avait changé le filtre et laissé derrière lui des dépôts bruns, des fibres de cartouche, des débris de joint et un film microbien. La nouvelle cartouche a alors dû fonctionner à l’intérieur d’un réservoir sous pression crasseux. C’est un peu comme si l’on mettait des gants stériles directement dans un bidon d’huile et que l’on qualifiait cette opération d’hygiénique.

Un boîtier ne protège les membranes d'osmose inverse que lorsque les conditions suivantes sont réunies :

La cartouche s'adapte parfaitement à l'espace prévu, sans aucun déséquilibre au niveau des embouts ni jeu dû à la compression.

Le joint torique ou le joint d'étanchéité assure une étanchéité parfaite, sans aucune irrégularité, gonflement, coupure ni attaque chimique.

L'intérieur du boîtier est nettoyé avant la mise en place du filtre neuf.

L'évent, le tuyau d'évacuation, le collier de serrage et le dispositif de fermeture sont vérifiés avant la remise en service.

Les contraintes différentielles sont enregistrées avant et après le remplacement.

La finesse de filtration de la cartouche est choisie en fonction du risque lié à l'eau d'alimentation, et non en fonction de l'humeur du service des achats.

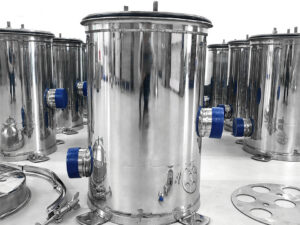

Dans les systèmes industriels, je privilégie les boîtiers en acier inoxydable lorsque la pression, la température, les produits de nettoyage utilisés et les contraintes mécaniques sont importants. A boîtier de filtre angulaire en acier inoxydable Ce n'est pas toujours indispensable pour un polissage à l'eau peu intensif, mais dans les installations utilisant de l'eau chaude, appliquant des procédures de nettoyage agressives ou confrontées à d'importantes variations de la charge en matières solides, les boîtiers en plastique peuvent s'avérer être une fausse économie.

Les données erronées que les opérateurs doivent surveiller

Oubliez les données superflues. Concentrez-vous sur les facteurs qui permettent de prédire les dommages causés à la membrane.

L'ensemble minimal de données pour la maintenance des boîtiers de filtration doit inclure la pression d'entrée, la pression de sortie, la pression différentielle, la turbidité de l'eau d'alimentation, l'indice SDI (le cas échéant), la teneur en chlore libre après filtration sur charbon, le nombre d'heures de service de la cartouche, la date de nettoyage, la date de remplacement du joint et les initiales de l'opérateur. Oui, les initiales. C'est dans les registres de maintenance anonymes que la responsabilité vient à s'évanouir.

En ce qui concerne le remplacement des préfiltres d'osmose inverse, je ne suis pas favorable aux règles basées uniquement sur le calendrier. “ Tous les trois mois ”, ça a l'air bien sur un tableur, mais l'eau brute se moque bien du calendrier. Les épisodes pluvieux, les débordements dans les bâtiments, les algues saisonnières, l'entretien des canalisations, les particules de charbon et le nettoyage des réservoirs en amont peuvent saturer une cartouche en quelques jours seulement.

Le temps passé et le stress.

Si une cartouche neuve commence avec une pression différentielle comprise entre 0,05 et 0,15 MPa et que celle-ci augmente brusquement, cela signifie soit une charge réelle, soit une accumulation d’encrassement, soit un écoulement non rectiligne, soit un choix de micronage inadapté, soit une cartouche qui cède sous la pression et la contrainte. Ne vous contentez pas de la remplacer et de passer à autre chose. Ouvrez le boîtier et examinez les indices. La boue, la rouille, les dépôts de suie noire, la poudre blanche, les boues ou le sable : chacun de ces éléments révèle une situation différente.

Et si la différence de pression ne change jamais ? Méfiez-vous. Un préfiltre qui ne présente aucune augmentation de pression en cas d'encrassement pourrait être contourné, surdimensionné, mal fixé ou mal installé.

Le silence est trompeur.

Le choix d'une cartouche relève d'une décision d'entretien, et pas seulement d'une décision d'achat

Les gens débattent du remplacement des filtres à débris dans les systèmes d'osmose inverse comme si la taille en microns était le seul critère à prendre en compte. Ce n'est pas le cas. Une cartouche de 5 microns peut se comporter de manière très différente selon la géométrie du média filtrant, sa capacité de rétention des impuretés, l'étanchéité des embouts, le débit, la compatibilité chimique et la conception du boîtier.

Le polypropylène plissé est utile lorsque l'on recherche une grande surface, une faible perte de charge, ainsi que des propriétés de lavabilité ou de haut débit. Les cartouches à enroulement filamentaire peuvent se révéler robustes et résistantes face à des problèmes de débris beaucoup plus importants, en particulier lorsque la profondeur d'encrassement pose problème. Dans le cadre du prétraitement du dessalement, j'examinerais très attentivement filtres à eau à cordons enroulés destinés au dessalement lorsque le flux d'alimentation apporte des solides en suspension dont la quantité varie et que l'opérateur a besoin d'un système de captage des poussières robuste plutôt que d'un équipement sophistiqué destiné à une salle d'exposition.

Le remplacement du filtre à charbon, qui assure la protection de la membrane d'osmose inverse, relève d'une procédure distincte. Dans les systèmes d'osmose inverse à usage commercial, le charbon ne sert pas uniquement à traiter le goût et l'odeur de l'eau. Il est généralement utilisé pour la déchloration. Les membranes d'osmose inverse composites à couche mince supportent mal l'exposition directe aux agents oxydants, et le secteur a appris que les problèmes liés au chlore peuvent transformer un simple incident lié aux membranes en une véritable catastrophe commerciale.

Pourtant, le carbone engendre ses propres menaces. Il peut perdre ses particules fines. Il peut favoriser la prolifération biologique. Il peut s’épuiser plus tôt que prévu. Il convient donc de purger, de contrôler et de protéger le système de stockage du carbone à l’aide d’un système de purification des particules en aval lorsque cela s’avère nécessaire. Si des dépôts noirs apparaissent dans le système de stockage post-carbone, cela signifie que la membrane n’est pas correctement protégée ; elle est lentement abrasée par les particules de carbone.

Pour les usines qui construisent ou agrandissent des lignes de traitement complètes, il est judicieux d’évaluer la chaîne de prétraitement comme un ensemble cohérent plutôt que comme un simple assemblage aléatoire de caissons. Un fournisseur qui reconnaît Configuration des filtres d'une station de traitement de l'eau pour les systèmes industriels peut contribuer à réduire le déséquilibre classique : un RO surdimensionné, un préfiltre insuffisamment adapté, et des pilotes contraints de lutter contre ces effets.

Comment nettoyer le boîtier d'un filtre à osmose inverse sans créer de nouveaux problèmes

Le nettoyage d'un filtre immobilier n'est pas compliqué, mais il est généralement très mal effectué.

Commencez par isoler et dépressuriser l'installation. Ouvrez la vanne de purge. Vidangez complètement le système. Retirez la cartouche usagée sans faire tomber de boue dans le circuit électrique. Vérifiez l'état de la cartouche avant de la jeter. Ce filtre usagé constitue un record sur le terrain.

Nettoyez ensuite l'intérieur de l'installation à l'aide d'appareils et de produits chimiques adaptés. Évitez que le métal n'abîme les cuves en plastique. Évitez l'utilisation de solvants d'origine inconnue. Évitez toute exposition au chlore à proximité des éléments alimentant directement les couches de membranes composites à couche mince, à moins que le système n'ait été correctement isolé, rincé et vérifié avant sa remise en service.

Le but n'est pas d'obtenir une propreté « parfumée ». L'objectif est d'obtenir un résultat sans résidus, sans risque pour les joints d'étanchéité et garantissant une remise en service stable.

Vérifiez le carter, la tête, la colonne centrale, le ressort, le bord de la lame, le logement du capuchon d'extrémité, la bride de serrage, le bouchon de vidange, l'évent, la jauge de pression et la rainure du joint torique. Remplacez les joints endommagés avant qu'ils ne cessent de fonctionner. Lubrifiez uniquement avec un lubrifiant compatible. Réinstallez la cartouche dans le bon sens si le modèle est directionnel. Serrez en fonction du type de boîtier, et non à vue d’œil.

Lorsque la filtration des fluides sanitaires en acier inoxydable est mise en œuvre dans des configurations à plusieurs étages, la technique de nettoyage revêt une importance encore plus cruciale, car chaque étape peut soit protéger, soit contaminer celle qui suit. A système de filtration de fluides en acier inoxydable à plusieurs étages, conçu sur mesure Cela offre aux opérateurs un contrôle bien plus important, mais cela leur donne également davantage de possibilités de créer des contournements cachés si les joints et les cartouches ne sont pas manipulés avec soin.

Le tableau d'entretien que j'aimerais voir utilisé par beaucoup plus de plantes

Utilisez ces valeurs comme référence de base, puis ajustez-les en fonction de la qualité de l'eau d'alimentation, du débit, du type de cartouche et du degré de sensibilité de la membrane d'osmose inverse.

Point d'entretien	Éléments à examiner	Indication	Action	Risques liés aux membranes RO en cas de négligence
Immobilier d'intérieur	Boues, rouille, dépôts visqueux, pénalités liées au carbone, autonomie	Bol sale après le retrait de la cartouche	Nettoyer et rincer avant d'installer la nouvelle cartouche	Encrassement par des particules, formation d'un biofilm
Joint torique ou joint d'étanchéité	Coupures, gonflements, aplatissements, agressions chimiques	Suintements, compression irrégulière, traces de contournement	Remplacer le joint, vérifier l'état de la rainure	Dérivation d'eau non filtrée
Adaptation de la cartouche	Longueur, type d'embout, compression du joint	Cartouche mal fixée, extrémité écrasée, jeu au niveau du siège	Utilisez une cartouche aux caractéristiques adaptées	Passage direct des solides
Pression différentielle	Évolution des contraintes à l'entrée et à la sortie	Augmentation rapide ou aucune augmentation dans l'ensemble	Remplacer le filtre ou vérifier la dérivation	Une pression d'alimentation plus élevée entraîne un encrassement plus rapide
Phase carbonée	Chlore libre, pénalités liées au carbone, heures de traitement	Développement au chlore, pénalités pour les noirs	Remplacer le charbon, rincer, ajouter un post-filtre si nécessaire	Lésions oxydatives de la membrane
Purger et vidanger	Problème de cordage, fuites, air emprisonné	Marteau pneumatique, réactivation du choc de pression	Correction et redémarrage progressif	Usure mécanique des cartouches et des membranes
Évaluer la précision	Évaluation de l'activité et de l'étalonnage	Jauge hors service, valeurs de pression difficiles à déterminer	Changer ou régler la jauge	Mauvais choix en matière d'entretien
Document relatif au nettoyage	Date, opérateur, produits chimiques, version de la cartouche	Journaux manquants ou notes imprécises	Fiche de suivi systématisée	Échecs répétés sans cause identifiable

Le choix du meilleur préfiltre pour protéger la couche de la membrane d'osmose inverse dépend du mode de défaillance

Il n'existe pas de préfiltre universel idéal pour protéger les membranes d'osmose inverse. Quiconque vous affirme le contraire cherche simplement à vous vendre un produit.

Pour le sable et les débris grossiers, il peut être plus judicieux d’opter pour des cartouches en profondeur ou un système de filtration en deux étapes (sac puis cartouche) plutôt que de passer directement à des médias plissés de grande qualité. Pour les fines de charbon, une cartouche de finition en aval est importante. Pour la rouille et les résidus de canalisations, les questions de facilité de nettoyage et de capacité de rétention des impuretés se posent. Pour les systèmes sujets à la formation de biofilms, les questions d’accessibilité pour l’assainissement et de réduction des zones mortes se posent. Pour les applications industrielles à haut débit, les questions de résistance à la pression et de support des cartouches se posent.

C'est là que les médias spécialisés font parfois leur apparition dans la conversation. A filtre en treillis métallique fritté sur mesure destiné à un usage professionnel peut s'avérer utile lorsque le procédé nécessite une filtration métallique réutilisable, une grande résistance mécanique ou une résistance à des conditions de fonctionnement difficiles. Il ne s'agit pas d'une solution toute faite pour toutes les chaînes de prétraitement par osmose inverse, mais dans les applications industrielles exigeantes, se limiter à une approche exclusivement jetable peut s'avérer imprudent.

La question à se poser avant l'achat devrait être la suivante : contre quoi la membrane est-elle réellement protégée ?

Si la réponse est “ peu importe ”, cela signifie que la conception du prétraitement n'a en réalité pas été suffisamment étudiée.

Ma règle d'or : ouvrez le boîtier avant de condamner la membrane

Lorsqu'un système d'osmose inverse perd en efficacité, je souhaite que l'on vérifie l'état des filtres avant que le fournisseur de membranes ne soit mis en cause. Pas après. Avant.

Examinez la cartouche. Ouvrez-la si la panne entraîne un coût suffisamment élevé. Recherchez la présence de boue, de dépôts de carbone, de mucus, de corrosion, de traces de tir, de reflets huileux, de plis écrasés, de télescopage, de défaillance des embouts et de répartition inégale de la poussière. Une accumulation inégale de dépôts indique généralement un problème de répartition du débit. Une bande propre sur une cartouche encrassée peut signaler un court-circuit. Un noyau affaissé peut indiquer une contrainte différentielle extrême. La présence d’écume suggère que la cartouche est devenue un véritable incubateur biologique.

Ce n'est pas un travail très attrayant. Parfait. Le glamour a déjà fait capoter plusieurs budgets d'entretien.

L'entretien d'une membrane RO est avant tout une question de routine : propreté des locaux, cartouche adaptée, pression régulée, charbon activé contrôlé, données consignées par écrit et aucune supposition hasardeuse. Cette routine revient moins cher qu'un remplacement d'urgence de la membrane.

FAQ

En quoi consiste l'entretien des filtres dans un système d'osmose inverse ?

L'entretien des filtres immobiliers consiste en l'évaluation régulière, le nettoyage, la sécurisation, le remplacement des cartouches, la vérification de la pression et le contrôle de la remise en service effectués sur le réservoir contenant les préfiltres situés en amont d'une membrane d'osmose inverse, afin que l'eau soit acheminée à travers le média filtrant souhaité sans dérivation, sans transfert de contamination ni instabilité de pression. Concrètement, cela consiste à nettoyer le puisard, à inspecter le joint torique, à vérifier le bon positionnement des cartouches, à enregistrer la pression différentielle, à rincer après le traitement et à remplacer les éléments usagés avant qu’ils ne compromettent la protection de la membrane.

À quelle fréquence faut-il généralement remplacer le préfiltre du système d'osmose inverse ?

Le remplacement du préfiltre RO doit être déterminé en fonction de la contrainte différentielle, de la durée de service de la cartouche, des variations de la qualité de l'eau et des restrictions du fournisseur, plutôt que sur la seule base d'un calendrier fixe, car l'accumulation de sédiments, l'épuisement du charbon, la turbidité saisonnière et la demande de débit peuvent évoluer plus rapidement qu'un programme d'entretien mensuel ou trimestriel régulier. Un calendrier fixe n’est acceptable que s’il s’appuie sur des données de tendance. Si la charge augmente rapidement, si la qualité de l’eau change ou si du chlore apparaît après le traitement au charbon, le filtre doit être remplacé plus tôt.

Comment nettoyer correctement le boîtier d'un filtre à osmose inverse ?

Le nettoyage du boîtier de filtre RO consiste à isoler et à dépressuriser le récipient, à retirer la cartouche usagée, à laver l'intérieur à l'aide de méthodes de nettoyage compatibles, à vérifier les joints et les surfaces d'appui, à éliminer les résidus, puis à remettre progressivement le système en service afin d'éviter que des particules, de l'air emprisonné ou des traces de produits chimiques n'atteignent la membrane RO. Les opérateurs doivent éviter l’utilisation de produits chimiques agressifs ou non identifiés, à moins que la compatibilité du matériau du boîtier, du produit d’étanchéité et du dispositif d’isolation de la membrane en aval ne soit vérifiée. Avant la mise en place d’une cartouche neuve, le boîtier doit être propre, inodore et ne présenter aucun débris détaché.

Pourquoi le choix du filtre à charbon est-il important pour la protection de la membrane d'osmose inverse ?

Le remplacement du filtre à charbon est important, car le charbon actif est couramment utilisé pour éliminer le chlore ou les oxydants en amont des membranes composites d'osmose inverse à couche mince ; or, un charbon épuisé peut favoriser la formation de composés chimiques, tandis que les lits de charbon usagés peuvent libérer des impuretés ou favoriser la prolifération d'organismes dans des conditions de fonctionnement défavorables. Le charbon constitue donc à la fois un élément de protection et un facteur de risque. Les opérateurs doivent contrôler la teneur en chlore libre, la durée de vie de la solution, la perte de charge et le transfert de particules noires en aval des étages de charbon.

Quel est le préfiltre le plus efficace pour protéger la membrane d'osmose inverse ?

Le préfiltre le plus efficace pour protéger la membrane d'osmose inverse est la cartouche ou le système de purification adapté au risque réel présent dans l'eau d'alimentation, tel que les débris, la corrosion, les fines de charbon, le biofilm, l'huile ou les précurseurs d'entartrage, tout en maintenant un débit constant et une pression différentielle acceptable. Une cartouche de 5 microns n’est pas systématiquement la solution. Les médias en PP plissé, à enroulement filamentaire, à filtration par sac, au charbon actif ou métalliques peuvent tous être adaptés en fonction de la configuration de remplissage, du débit, de la composition chimique et de l’accessibilité pour l’entretien.

Cessez de traiter les biens immobiliers comme s'il s'agissait de tuyaux

Un filtre immobilier n'est pas un simple tuyau passif muni d'un couvercle. C'est le dernier filtre à intervenir avant que la membrane d'osmose inverse ne reçoive l'eau d'alimentation.

Si vous souhaitez prolonger considérablement la durée de vie de la membrane, réduire la fréquence des nettoyages, diminuer les contraintes de fonctionnement et limiter les arrêts imprévus, commencez par la pièce que tout le monde considère comme trop simple pour poser problème. Inspectez le boîtier. Nettoyez-le correctement. Choisissez une cartouche adaptée au type d’impureté. Surveillez les contraintes. Tenez compte de la percée du charbon. Remplacez les joints avant qu’ils ne vous causent des ennuis.

Et lorsque le problème de performance de votre système d'osmose inverse mentionné ci-dessous se présente, ne commencez pas par vérifier la facture relative à la membrane.

Commencez par ouvrir le boîtier du filtre.
