Guide de disposition des caissons de filtres pour la réutilisation des eaux usées dans les parcs industriels
La réutilisation des eaux usées industrielles n'est pas un simple slogan de développement durable. C'est une question de plomberie, de chimie, de pertes de charge, de comportement des opérateurs et de ces petits solides disgracieux dont personne n'a pris la peine de déterminer le profil avant d'acheter des boîtiers en inox au fini brillant.
Voici la dure réalité : la plupart des systèmes de réutilisation ne cessent pas de fonctionner à cause d'un dysfonctionnement de la couche membranaire. Ils tombent en panne parce que la conception du système de filtration en amont était insuffisante.
J’ai parcouru des parcs industriels où des usines de teinture, des entreprises agroalimentaires, des ateliers de finition de l’acier, des ateliers d’appareils électroniques, des chaufferies de chauffage central et des tours de refroidissement partageaient tous un soi-disant “ système central de réutilisation ”. En théorie, tout semblait impeccable. Réservoir d’égalisation, dosage, filtre multimédia, rangement des cartouches, ultrafiltration (UF) ou osmose inverse (RO), stockage, circulation. Très bien. Mais un locataire a changé de produit chimique de nettoyage, un autre a déversé de l’eau de rinçage à forte DCO après minuit, et dès le mardi matin, le rangement des cartouches était devenu un véritable cimetière.
Des victoires aquatiques peu réjouissantes.
Alors, comment concevoir un système de traitement pour la réutilisation des eaux usées sans gaspiller d'argent dans des boîtiers surdimensionnés, des conduites de dérivation sous-dimensionnées et des remplacements de cartouches qui transforment les conducteurs en contorsionnistes bénévoles ?
Pourquoi les exigences en matière de réutilisation des eaux usées des parcs industriels justifient-elles l'utilisation de boîtiers de filtration spécifiques ?
La réutilisation des eaux usées dans les parcs industriels consiste à traiter et à redistribuer les eaux usées traitées à des fins non potables, telles que l'appoint des tours de refroidissement, le prétraitement des chaudières, l'irrigation, le lavage, la chasse d'eau et certains circuits de rinçage utilisés dans les procédés industriels. Dans un parc accueillant plusieurs locataires, la conception doit tenir compte des variations des TSS, de la DCO, des huiles, des tensioactifs, des variations de pH et des pics de rejet ponctuels sans que le système en aval ne soit saturé.
Cette définition est importante, car un parc d'activités n'est pas une simple usine de production.
Une usine, à elle seule, a ses propres comportements. Des comportements répréhensibles, peut-être, mais ce sont des habitudes. Un parc industriel, lui, compte des occupants, des contrats, des canalisations communes, un suivi inégal, et cette réunion périodique à 8 h 30 où “ personne ne sait d’où vient cette mousse ”. Le discours actuel de l’EPA sur la réutilisation pousse l’industrie à recourir à l’eau recyclée comme garantie d’approvisionnement, et non par charité. Les chiffres de 2024 d’UN-Water concernant le traitement des eaux usées sont encore moins rassurants : la couverture des eaux usées industrielles reste faible, et là où des informations sont disponibles, les traitements fiables sont loin d’être généralisés. C’est dans ce domaine que les techniques d’épuration trouvent leur raison d’être ou finissent par n’être qu’une mise en scène coûteuse.
Ma vision ? Un filtre destiné à la réutilisation des eaux usées n'est pas un simple boîtier pour cartouches. C'est un dispositif de coupure d'urgence.
Commencer par la « personnalité » des eaux usées, et non par les catalogues de filtres
La pire erreur en matière de conception consiste à se demander “ Quelle finesse de filtration devons-nous utiliser ? ” avant de se demander “ Que cherchons-nous à retenir ? ”
Une conduite de réutilisation alimentant le système d'appoint d'une tour de refroidissement peut être exposée à des risques différents de ceux d'une conduite alimentant un système d'osmose inverse (RO). Une cartouche de 5 microns peut s'avérer judicieuse en amont d'un système d'osmose inverse, mais elle n'est pas adaptée comme première ligne de défense contre des solides en suspension imprévisibles. Une cartouche à filtration absolue de 0,45 micron peut assurer une purification fine, mais elle peut s'avérer trop coûteuse si elle est placée en amont d'un système de contrôle des huiles, de coagulation ou de décantation.
Il vous faut un compte. Pas un compte « de façade ». Un vrai compte.
Suivre les paramètres suivants : TSS, turbidité, DCO, DBO₅, huiles et graisses, conductivité, silice, teneur en matières solides, fer, manganèse, pH, potentiel d'oxydation-réduction (ORP), chlore résiduel, tensioactifs, température et concentration en particules. Si le parc accueille des entreprises des secteurs de la galvanoplastie, de l'électronique, de l'industrie pharmaceutique, de l'agroalimentaire, du textile, de la fabrication de mélanges chimiques ou des batteries, ajoutez les analyses relatives aux métaux lourds, aux solvants, au COT et aux PFAS le cas échéant, ainsi que les registres de rejets au niveau des locataires.
Ensuite, créez le modèle immobilier.
Pas auparavant.
Le concept auquel je fais confiance : filtration grossière, filtration par cartouches en plusieurs étapes, puis filtration de finition
Je privilégie les schémas structurés, car ils permettent aux opérateurs de détecter les problèmes avant que les éléments les plus coûteux ne subissent les conséquences. Un circuit typique de filtration des eaux usées industrielles en vue de leur réutilisation devrait ressembler à peu près à ceci :
Réservoir d'égalisation → modification chimique → clarification ou DAF si nécessaire → purification multimédia ou à disques → filtre à manches ou cartouche robuste → parc de cartouches → charbon actif ou médias spécialisés → purification de protection par UF/RO → réservoir de réutilisation.
Simple ? Oui. Facile ? Non.
Pour les phases à cartouches, je privilégie généralement une échelle descendante en microns. Dans le cas d’une eau de réutilisation plus brute, cela peut signifier une cartouche de 50 microns, puis de 20 ou 10 microns, et enfin de 5 microns. Pour un effluent tertiaire plus propre, une cartouche de 10 microns suivie d’une de 5 ou 1 micron peut suffire. Lorsqu'une membrane sensible, une buse, un activateur UV ou une boucle de rinçage ultrapure est installée en aval, il peut être judicieux d'ajouter une dernière cartouche à filtration absolue.
Réservez les traitements de purification coûteux aux endroits où l'eau le mérite.
Les boîtiers duplex résistent aux arrêts de service imprévus
Un « downtime » correspond à une défaillance de la mise en page entraînant l'affichage d'un message de maintenance.
Si le système de traitement des eaux du parc industriel fonctionne en continu, utilisez des filtres en duplex ou en parallèle. L'un des blocs fonctionne tandis que l'autre est mis hors service, dépressurisé, ouvert, nettoyé, régénéré et remis en service en ligne. Cela semble évident jusqu'à ce que l'on constate qu'un système à bloc unique alimente trois utilisateurs et une tour de refroidissement via une “ dérivation temporaire ” qui dure depuis six ans.
Mais voici le hic : les boîtiers identiques doivent être équilibrés.
Je souhaite que les collecteurs d'entrée et de sortie soient dimensionnés pour un débit réduit, que les longueurs des branches soient identiques dans la mesure du possible, que chaque réservoir soit équipé de vannes d'isolement, de points de vidange et de purge d'air, de jauges de contrainte avant et après chaque batterie de réservoirs, ainsi que d'un système de surveillance des contraintes différentielles relié à des systèmes d'alarme. L'harmonisation aveugle, c'est exactement ce qui fait qu'un bien immobilier est surchargé alors que l'autre reste là, à ne servir que de décoration.
Utilisez de l'acier inoxydable 304 pour les applications industrielles légères. Optez pour l'acier inoxydable 316L en présence de chlorures, de salinité, de produits de nettoyage agressifs ou en cas de risque accru de détérioration. Pour les parcs en bord de mer, la réutilisation à haute conductivité ou le prétraitement à proximité de l'eau de mer, consultez Options de cartouches plissées pour la purification de l'eau à forte salinité plutôt que d'affirmer que les hypothèses relatives à l'eau douce restent valables.
Les châssis mobiles ne sont pas des jouets
Certains designers méprisent les espaces publicitaires sur mobile. Ce n'est pas mon cas.
Un boîtier mobile ou monté sur chariot offre au responsable du parc une grande souplesse opérationnelle : remise en état d'urgence suite à un incident impliquant un locataire, épuration temporaire pendant la mise en service, essais pilotes avant un investissement à long terme, traitement en dérivation pour un élément défectueux, ou filtration de secours pendant l'entretien du module principal.
Cela dit, la filtration mobile n’a rien de magique. Elle nécessite des tubes classés, une pompe adaptée, une mise à la terre sûre en cas de présence éventuelle de vapeurs inflammables, des orifices de prélèvement, un dispositif de décompression et des limites de fonctionnement bien définies. A Système de filtration immobilier mobile en acier inoxydable de 10 microns, équipé de cartouches en acier inoxydable 304/316L Cela se justifie lorsque les conditions d'utilisation sont maîtrisées. Cela finit par présenter un risque lorsque la direction considère cette solution comme un substitut à la réparation définitive de la conduite.
Est-ce que ça peut sauver un week-end ? Absolument. Est-ce que ça devrait devenir la base de son style ? Non.
Le carbone, c'est pour la chimie, pas pour l'oisiveté
Les cartouches de charbon activé sont souvent utilisées à mauvais escient dans le cadre de la réutilisation des eaux usées industrielles. On les installe simplement parce que l’eau sent mauvais, a un aspect un peu bizarre ou met quelqu’un mal à l’aise. Ce n’est pas une question de style. C’est de l’encens.
Le charbon actif peut aider à éliminer le chlore résiduel, les odeurs, la turbidité, les matières organiques en suspension et à affiner l'eau avant certains traitements en aval. Cependant, il peut également devenir un foyer biologique si le contrôle antibactérien, le temps de contact, le débit et les intervalles de remplacement ne sont pas respectés. Dans les eaux à forte DCO, le charbon actif s'épuise rapidement. Dans les eaux huileuses, il s'encrasse. Dans les eaux insuffisamment filtrées, il se transforme en éponge à saletés.
Utiliser le charbon après avoir ajusté la teneur en matières solides. L'utiliser pour atteindre un objectif précis. Puis tamiser.
A cartouche filtrante à bloc de charbon pour le polissage industriel Cela s'inscrit dans une conception où l'opérateur sait si l'objectif est la réduction du chlore, le contrôle des odeurs, un rinçage de haute qualité respectant le goût, ou un rafraîchissement biologique. Sinon, il ne s'agit que d'un média noir accompagné d'un argumentaire publicitaire.
Filtrer la comparaison des plans immobiliers en vue de la réaffectation d'un parc industriel
Type de format
Instance d'utilisation idéale
Approche « Normal Micron »
Principal avantage
Situation d'échec que je constate le plus souvent
Immobilier à cartouche unique
Petit flux secondaire, ligne pilote, réutilisation non continue
20– 5 microns
Faible coût, installation facile
Une mise hors tension est nécessaire à chaque modification de la cartouche
Immobilier en cartouche duplex
Système de filtration en continu des eaux industrielles
20 → 10 → 5 microns
Entretien sans interrompre la circulation
Manque de maîtrise lors de la fermeture et répartition inégale de la charge
Établissement financier parallèle spécialisé dans le logement collectif
Thérapie par l'eau à haut débit dans un parc d'activités
50 → 20 → 5 microns
Capacité de débit évolutive
Inégalité d'en-tête et direction cachée
Phase « filtre à manches » et « cartouche »
TSS variable, fluctuations des rejets des locataires
Sachet de 100/50 → cartouche de 10/5
Protège les cartouches plus fines
La phase de « bag » n'est pas prise en compte jusqu'à l'apparition des pics de contrainte
Derniers biens immobiliers notés selon le système de notation absolue
RO, UF, UV, système de rinçage de précision
1 ou 0,45 micron, sans condition
Une protection efficace en aval
Mis en place trop tôt et surchargé
Les informations relatives au design que les professionnels ne devraient plus ignorer

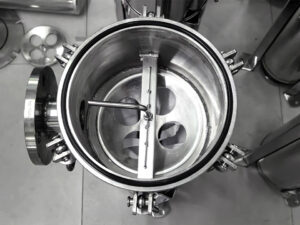

Niveaux de pression. Montage des manomètres.
La conception d'un boîtier de filtre destiné à la réutilisation des eaux usées doit inclure des analyses de contraintes au niveau du collecteur d'entrée, après chaque étage et après le dernier filtre de finition. Les limites de contraintes différentielles doivent être intégrées dans la stratégie d'exploitation. Pas de manière vague. Indiquez les chiffres.
Pour de nombreuses phases de traitement par cartouche, une alarme de pression différentielle comprise entre 0,7 et 1,0 bar constitue un point de départ raisonnable, mais le seuil de déclenchement final dépend du type de cartouche, du débit, de la température, de la géométrie de l'installation et des contraintes imposées par le fabricant. Ne reprenez pas les chiffres indiqués sur un autre site web, à moins que vous n'ayez envie d'expliquer à vos bailleurs de fonds pourquoi l'encrassement de la membrane s'est produit prématurément.
De même, les points de contrôle sont peu coûteux. Placez-les avant et après chaque étape importante. Si vous ne pouvez pas contrôler une étape, vous ne pouvez pas la sécuriser.
Et les tuyaux d'évacuation. Je vous en prie. Installez les tuyaux d'évacuation à des endroits où les opérateurs peuvent réellement s'en servir sans transformer le sol en un risque de glissade. J'ai vu de jolis boîtiers en acier 316L équipés de conduites d'évacuation placées à hauteur de cheville au-dessus d'une grille ouverte. Ce n'est pas de la conception ; c'est du mépris envers le personnel d'entretien.

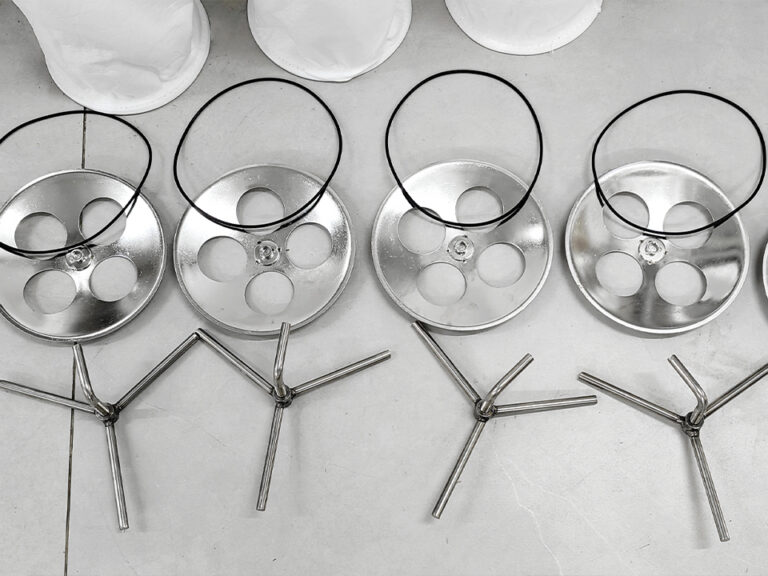

Produits : 304, 316L, PP, PTFE, EPDM, FKM
C'est souvent au niveau du choix des matériaux que l'achat vient gâcher une excellente conception.
L'acier inoxydable 304 convient à de nombreux systèmes de réutilisation à faible teneur en chlorure. Le 316L offre une meilleure résistance en cas d'exposition au chlorure, dans des environnements côtiers, en présence d'une conductivité élevée, d'agents oxydants et lors de cycles de nettoyage. Les cartouches en polypropylène offrent une bonne résistance chimique générale et permettent de maîtriser les coûts. Le PTFE convient aux produits chimiques beaucoup plus agressifs et aux exigences de haute pureté. Les joints en EPDM peuvent convenir à de nombreuses applications liées à l’eau, mais le FKM peut s’avérer plus adapté aux hydrocarbures ou à certains produits chimiques spécifiques.
Vérifiez la compatibilité avec l'hypochlorite de sodium, le peroxyde d'hydrogène, les acides, les substances caustiques, les agents antitartre, les biocides, les tensioactifs et les dépôts de procédé. Les parcs industriels sont de véritables « marmites chimiques ». La composition varie.
Le lavage alcalin d'un locataire peut réduire la durée de vie des joints. La présence de traces de solvants provenant d'un autre locataire peut faire gonfler les joints d'étanchéité. Les tonnes de graisse d'une usine agroalimentaire peuvent obstruer les cartouches filtrantes. Les métaux d'un atelier de galvanoplastie peuvent modifier le comportement des boues. Et l'usine de réutilisation est alors mise hors service.
La bonne question à se poser : pourquoi recyclez-vous l'eau ?
Toutes les applications de réutilisation des eaux usées à usage commercial ne nécessitent pas nécessairement la même surface.
L'appoint des tours de refroidissement peut nécessiter une réduction des solides en suspension, un contrôle de la dureté, une lutte contre les micro-organismes et une surveillance de l'entartrage. Le prétraitement des chaudières exige un contrôle plus strict des solides dissous et fait généralement appel à l'osmose inverse (RO). L'irrigation des espaces verts nécessite une surveillance des virus et de la salinité. Le lavage des sols peut tolérer une qualité moindre. La réutilisation de l'eau de rinçage dépend entièrement du produit et de sa résistance à la contamination.
Alors, arrêtez de parler de “ qualité de recyclage ” comme si cela désignait une seule et même chose.
Pour un parc industriel mixte, je privilégie une circulation de l'eau à plusieurs niveaux : la catégorie A pour les procédés sensibles, la catégorie B pour le refroidissement et le lavage, et la catégorie C pour l'irrigation ou les utilisations utilitaires sans contact, lorsque la réglementation le permet. Cela permet de réduire le surtraitement. Cela évite également les conflits politiques dans lesquels chaque client exige de l'eau ultra-pure au prix de l'eau industrielle.
FAQ : Configurations des boîtiers de filtres pour la réutilisation des eaux usées industrielles
Qu'est-ce qu'une conception immobilière intégrant un système de filtration pour la réutilisation des eaux usées à usage commercial ?
La conception d'une installation de filtration pour la réutilisation des eaux usées industrielles désigne le schéma d'implantation des cuves à cartouches, des filtres à manches, des collecteurs, des vannes, des dérivateurs, des évacuations, des dérivations et des étapes de finition utilisés pour éliminer les matières solides ou certaines impuretés avant que les eaux usées traitées ne soient réutilisées pour le refroidissement, le nettoyage, l'irrigation, le prétraitement des chaudières de chauffage central ou les systèmes auxiliaires de production.
La conception est déterminante, car elle influe sur la répartition du débit, la vitesse d'encrassement des cartouches, le risque de fermeture lié à l'entretien et l'apparition éventuelle de dysfonctionnements sur les équipements en aval. Dans les parcs industriels, le système doit en outre gérer les régimes de rejet mixtes provenant des différents occupants.
Comment concevoir un système de traitement des eaux usées en vue de leur réutilisation dans un parc d'activités ?
Pour concevoir un système de traitement des eaux usées en vue de leur réutilisation dans un parc d'activités, il convient de commencer par caractériser les eaux usées, de définir les objectifs de réutilisation, de choisir un système de filtration structuré en fonction des risques, de dimensionner les installations en fonction des débits de pointe et moyens, d'intégrer une redondance en double ou en parallèle, et de mettre en place un système de surveillance des contraintes, notamment au niveau des raccords, des tuyaux d'évacuation, des évents et d'un système de dérivation sécurisé.
La plus grande erreur consiste à établir des estimations concernant les taux de diffusion des brochures sans tenir compte des variables telles que le TSS, l’huile, la DCO, le pH, la température et les rejets provoqués par les locataires. Les données locales contredisent toujours les hypothèses. Toujours.
Quel est le meilleur système de filtration pour les eaux usées industrielles ?
La meilleure solution en matière de filtration des eaux usées industrielles consiste généralement en un système organisé de boîtiers de cartouches en acier inoxydable, disposés en duplex ou en parallèle, dimensionnés pour assurer un débit continu, une compatibilité chimique, une maintenance en toute sécurité et une pression différentielle mesurable à chaque étape de filtration, plutôt qu’en un seul réservoir surdimensionné choisi uniquement en fonction du débit nominal.
Pour l'eau douce, l'inox 304 peut convenir. En cas de salinité plus élevée, de présence d'oxydants ou de chlorures, ou encore de nettoyage agressif, l'inox 316L constitue souvent le choix le plus sûr. Pour un polissage plus fin, le matériau de la cartouche et la composition chimique des joints sont tout aussi importants que le revêtement de la surface.
Les systèmes de réutilisation des eaux usées industrielles doivent-ils utiliser des cartouches de 5 microns ou de 10 microns ?
Les systèmes de réutilisation des eaux usées industrielles doivent utiliser des cartouches de 10 microns lorsque l'objectif est une préfiltration économique, et des cartouches de 5 microns lorsque les membranes en aval, les systèmes UV, les buses de pulvérisation ou les points d'utilisation sensibles nécessitent un contrôle plus strict des particules après que les particules solides de plus grande taille ont déjà été éliminées.
Pour être honnête, le filtrage organisé est généralement plus efficace qu’un simple système de filtration à « micron magique ». Une séquence de filtres de 50 → 20 → 5 microns pourrait s’avérer plus performante qu’une simple cartouche de 5 microns isolée qui se colmate en deux jours parce que personne ne l’a entretenue.
Où faut-il installer les filtres à charbon dans un système de réutilisation des eaux usées ?
Dans un système de réutilisation des eaux usées, les filtres à charbon doivent être placés après le traitement des matières en suspension et avant la dernière étape de la réutilisation protégée, lorsque l'objectif est de réduire le chlore résiduel, les odeurs, certaines substances organiques, d'affiner la couleur ou d'obtenir une eau de rinçage commerciale de haute qualité pour les applications sensibles au goût, plutôt que d'éliminer en masse les matières solides.
Le charbon n'est pas une poubelle. Si vous l'installez avant un système de clarification, un système DAF, un système de purification multimédia ou une préfiltration à cartouche, il risque de s'encrasser rapidement et de présenter un danger organique. Déterminez l'impureté que vous souhaitez éliminer, puis vérifiez que l'étage à charbon remplit bien cette fonction.
Le mot de la fin : c'est dans l'immobilier « Filter » que la réutilisation prend tout son sens
La réutilisation des eaux usées industrielles passe du stade de simple débat écologique à une nécessité opérationnelle. La sécheresse, le coût de l'eau, les restrictions en matière de rejets, les audits ESG, les besoins en refroidissement, la croissance du secteur des semi-conducteurs, celle de l'agroalimentaire et la pression exercée par les locataires poussent tous les parcs d'activités à se tourner vers la réutilisation.
Mais les grands gagnants ne seront certainement pas les parcs qui achèteront d’emblée la membrane la plus sophistiquée.
Ce seront sans aucun doute les parcs qui prendront en charge leurs eaux usées, mettront en place un système de filtration, sécuriseront leurs installations, respecteront les accès d'entretien, contrôleront la pression et cesseront de considérer les cartouches comme de simples excuses jetables pour une conception défaillante.
Nous concevons des systèmes réutilisables pour les jours difficiles, pas pour les jours de rêve.
Si votre parc industriel envisage de mettre en place un système de recyclage des eaux usées, commencez par choisir le type de boîtier de filtre. Si vous vous trompez sur ce point, toutes les innovations coûteuses en aval se retrouveront bloquées. Si vous faites le bon choix, la réutilisation deviendra une opération simple, quantifiable et rentable.
Pour les équipes de conception qui comparent différents types de cartouches, de boîtiers et de systèmes de filtration structurés, la gamme de cartouches filtrantes industrielles et de boîtiers en acier inoxydable proposée par Lvyuan peut prendre en charge des modules pilotes, des lignes de polissage, des systèmes de filtration mobiles et des chaînes de réutilisation à long terme, conçus pour répondre à de véritables problèmes opérationnels plutôt qu’à de simples schémas théoriques.
