Dépannage des problèmes liés au contournement du boîtier de cartouche à haut débit

Dans un boîtier de filtre à cartouche à haut débit, l'une des pannes les plus coûteuses se manifeste généralement sans pic de pression notable : la pompe semble fonctionner normalement, le manomètre différentiel affiche une valeur plausible, et l'état en aval confirme discrètement que le liquide a en réalité trouvé un chemin beaucoup plus facile pour contourner le média filtrant.

Alors pourquoi avoir d'abord accusé la cartouche ?

Je refuse de considérer le “ filtre négatif ” comme une explication de la cause première. Il s’agit généralement d’une façon abrégée de dire : “ Nous avons ouvert la cuve, n’avons rien constaté d’apparent, avons modifié la configuration et avons repris la production avant d’avoir déterminé l’origine de la fuite. ”

Ce comportement entraîne un gaspillage de cartouches. Pire encore, cela endommage les épreuves.

Un problème de fuite au niveau du boîtier doit faire l'objet d'une analyse de l'intégrité mécanique portant notamment sur le joint de la cartouche, la plaque tubulaire, le système de fixation, le sens d'écoulement, la pression de service, la température, la composition chimique du fluide, la procédure de mise en service et l'instrumentation. Il se peut que le média filtrant soit parfaitement intact, mais qu'un joint torique mal positionné permette au liquide de s'écouler autour de celui-ci sans que l'on s'en aperçoive.

Ce que signifie réellement un bypass immobilier à cartouche à haut débit

Le contournement de la cartouche désigne le passage involontaire du fluide de process autour du média filtrant, au lieu de passer à travers celui-ci. Le chemin de fuite est généralement détecté au niveau de l'une des cinq interfaces suivantes :

1. Entre le joint torique de la cartouche et la plaque tubulaire, un espace s'est formé
2. Entre l'embout de la cartouche et son adaptateur de fixation
3. Autour d'une plaque tubulaire, d'une plaque d'adaptation ou d'un joint interne endommagé
4. En raison d'un déplacement survenu à la suite d'un écoulement inverse ou d'un choc hydraulique
5. En raison d'une vanne ou d'une conduite de dérivation extérieure que les opérateurs pensaient fermée

Cette différence est importante, car une cartouche à haut débit peut paraître propre après son retrait tout en s'étant révélée insuffisante sur le plan opérationnel. Si le fluide n'a jamais traversé une grande partie du média filtrant, une faible charge en impuretés est le signe d'un contournement, et non la preuve que le fluide entrant était exceptionnellement propre.

Une plateforme à haut débit répertoriée utilise des cartouches de 152,4 mm (6 pouces) de diamètre, disponibles en longueurs de 20, 40 et 60 pouces, avec des débits d’eau recommandés de 175, 350 et 500 gallons par minute et par cartouche. Ses configurations de boîtier vont d’une seule cartouche à environ 500 gpm à 19 cartouches à environ 9 500 gpm. À de telles vitesses, un moindre problème d’étanchéité peut avoir des conséquences importantes.

La dure réalité ? Un fort tirage ne fait qu'accentuer les faiblesses de la mise en place.

Les problèmes les plus courants liés au contournement des filtres à cartouche

La cartouche n'a jamais été correctement mise en place

C'est par là que je commence.

Sur certains modèles d'étanchéité à joint torique, il n'est pas prévu d'enfoncer “ de manière excessive ” l'élément dans la plaque tubulaire. La cartouche doit atteindre la profondeur d'assise spécifiée par le fabricant sans se tordre, s'ébrécher, s'enrouler ou écraser le joint torique.

La méthode d'installation pour haut débit publiée par Pall précise que la cartouche doit être enfoncée jusqu'à ce qu'elle soit bien calée dans la plaque tubulaire et que le capuchon d'extrémité ouvert se trouve en dessous de la surface de la plaque tubulaire. L'étanchéité est assurée par le joint torique de la cartouche, et non par une compression aléatoire exercée par le couvercle de la cuve.

Marquez la profondeur d'insertion sur une cartouche validée. Comparez ensuite chaque élément installé à cette référence.

Simple. Transparent.

Le joint torique a été coupé, enroulé, gonflé, écrasé ou altéré par des agents chimiques

La compatibilité des élastomères est souvent réduite à une simple case à cocher lors de l'achat. C'est une négligence.

Les joints en EPDM, NBR ou Buna-N, FKM ou Viton, en silicone et ceux encapsulés dans du PTFE ne réagissent pas de la même manière aux hydrocarbures, aux alcools, aux agents oxydants, aux acides, aux substances caustiques, à la vapeur surchauffée ou aux cycles de température. Un joint capable de résister à l’eau (H₂O) ambiante peut gonfler au contact de l’huile, se durcir sous l’effet de produits oxydants ou perdre sa souplesse après des cycles répétés de nettoyage à l’eau chaude.

Vérifiez les points suivants :

• Une marque de repère en spirale indiquant que le joint torique s'est enroulé tout au long de l'insertion
• Une entaille longitudinale nette provoquée par une bavure ou par le bord tranchant d'une plaque tubulaire
• Déformation rémanente à plat après une immersion de longue durée
• Gonflement local dû à une incompatibilité chimique
• Zones de surface brillantes et durcies résultant du vieillissement thermique
• Perte de matière due à l'extrusion sous contrainte

Ne remettez pas en place un joint suspect, car le kit de remplacement se trouve à l'autre bout de l'usine. Cette décision pourrait transformer un retard d'entretien de dix minutes en une série de production entièrement annulée.

Les consignes d'entretien des navires recommandent de vérifier les joints et les joints toriques à chaque remplacement du média filtrant, tandis que les consignes d'installation des filtres insistent sur la nécessité de veiller à ce que les surfaces d'étanchéité soient propres, que les joints toriques soient en bon état et que la lubrification soit adéquate.

Le lubrifiant a endommagé le joint ou le fluide.

Utiliser davantage de lubrifiant n'est pas une meilleure solution.

N'utilisez qu'un fluide ou une substance lubrifiante homologuée pour la cartouche, l'élastomère, les conditions chimiques du procédé et les exigences d'hygiène concernés. Un excès de graisse peut entraîner l'accumulation de particules, contaminer la surface du filtre, nuire au mouillage ou créer des zones hydrophobes localisées.

Les recommandations de Pall pour le secteur agroalimentaire, par exemple, soulignent que les fluides volatils peuvent générer une pression localisée entre les joints lors du chauffage, et que la graisse à base de silicone peut provoquer le gonflement des joints toriques à des températures élevées. Ces instructions sont spécifiques à chaque application, mais le principe technique est simple : le lubrifiant fait partie intégrante du système d'étanchéité et doit être validé, et non pas improvisé.

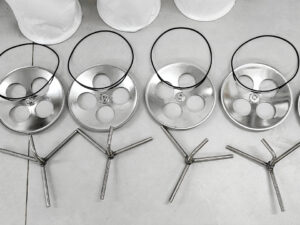

La plaque de fixation était desserrée, manquante, à l'envers ou endommagée

Le dispositif de fixation n'est pas un élément décoratif.

Son rôle est d'empêcher les cartouches de se soulever ou de se déplacer, notamment en cas de flux inverse. Une fermeture brusque de la pompe, une hausse de pression en aval, une séquence de fermeture incorrecte, une défaillance du clapet anti-retour ou un lavage à contre-courant trop agressif peuvent faire sortir le composant de son alésage d'étanchéité.

Pall souligne tout particulièrement le rôle de la plaque de maintien comme protection contre le délogement de la cartouche en cas de flux inverse.

Vérifiez chaque goupille de fixation, chaque patte, chaque ressort, chaque tige filetée, chaque plaque et chaque boulon. Recherchez d'éventuelles marques de déformation. Si un côté de la plaque présente des traces d'usure tandis que l'autre reste intact, cela signifie probablement que la charge de compression était inégale.

Le sens de circulation a été inversé

Certaines cartouches à haut débit fonctionnent selon un schéma de circulation de l'intérieur vers l'extérieur. D'autres utilisent une circulation de l'extérieur vers l'intérieur. Une installation à l'envers ou l'utilisation d'un collecteur d'arrêt mal configuré peut nuire à la rétention des impuretés, provoquer une déformation du média filtrant ou éloigner la cartouche de son joint d'étanchéité prévu.

Ne vous fiez pas aux anciennes étiquettes apposées sur les canalisations.

Suivez le tracé réel à partir de la pompe en fonctionnement. Vérifiez physiquement l'emplacement des vannes d'arrêt. Comparez la flèche d'écartement du boîtier, la procédure et la disposition des instruments, la conception et la construction de la cartouche, ainsi que les consignes du fabricant d'origine.

Et posez-vous cette question qui fait tiquer : le système pourrait-il fonctionner à l'envers pendant l'arrêt ?

La plaque tubulaire ainsi formée est endommagée

Un joint torique neuf ne peut pas assurer l'étanchéité face à un alésage négatif.

Vérifiez la plaque tubulaire à l'aide d'une lampe frontale et d'un doigt propre après avoir procédé au verrouillage, à la vidange de l'eau, à la décontamination et après vous être assuré de l'absence de contrainte. Recherchez :

• Rayures présentes dans les instructions de mise en place
• Détérioration par frottement ou dans les interstices
• Projections soudées
• Matières solides en suspension
• Ovalité
• Une bavure en relief au niveau du chanfrein d'entrée
• Gamme de produits chimiques
• Éléments récurrents du joint torique précédent

Pour garantir la reproductibilité des contrôles, utilisez une jauge d'alésage calibrée, un comparateur de surface ou un gabarit « go/no-go » homologué, plutôt que de vous fier à l'appréciation visuelle de l'opérateur.

Dans les applications destructrices, nécessitant un nettoyage ou à haute température, un matériau recyclable tube filtrant en acier inoxydable fritté à cinq couches Il pourrait être utile d'examiner les cas où le procédé permet la purification et la régénération en surface. Cela ne permettra certes pas de réparer un équipement défectueux, mais un composant mécaniquement robuste peut faciliter l'analyse des défaillances en réduisant les facteurs liés à l'affaissement du lit filtrant.

Un joint interne ou une plaque d'adaptation présente une fuite

Les boîtiers à cartouches multiples comportent davantage de voies de dérivation potentielles que les joints de cartouche seuls.

Selon sa conception, le système peut comprendre une plaque tubulaire amovible, une plaque à cartouches, une plaque d'écartement, un support, un adaptateur, une plaque à ressort, un joint torique interne, un joint de couvercle ou un ensemble de conversion à panier. Un joint peut rester dissimulé sous une plaque tandis que le liquide s'écoule directement du côté sale vers le côté propre.

Effectuez le montage selon une séquence contrôlée. Prenez des photos de chaque couche. Filmez le positionnement.

Ne vous fiez pas à votre mémoire.

Les consignes publiées concernant les cuves modulaires indiquent qu’un mauvais positionnement au niveau de l’interface utilisateur du système de purification peut entraîner un contournement du fluide et recommandent de vérifier l’état des joints toriques internes et des rainures des joints d’étanchéité.

Le boîtier n'est absolument pas à l'origine de la fuite.

Dans certains cas, le navire n'est pas en faute.

Une vanne de dérivation partiellement ouverte, un siège de vanne qui fuit, une conduite de raccordement mal raccordée, un clapet anti-retour défectueux, un élément en aval fendu ou une boucle de recirculation peuvent reproduire les symptômes d'une dérivation du filtre. L'examen doit donc déterminer les limites du système avant le démontage du filtre.

Effectuez des tests d'isolation des vannes. Maintenez la pression dans les tronçons privés. Prélevez des échantillons immédiatement en amont et en aval du bien immobilier, et non à vingt mètres de celui-ci, après que de nombreuses dérivations se sont rejointes.

C'est souvent le parcours le plus rapide qui illustre le mieux la situation.

La pression différentielle est une preuve, pas un jugement

La pression différentielle, ou ΔP, correspond à la différence entre la pression d'entrée et la pression de sortie :

ΔP = P₁ − P₂

Une augmentation de la différence de pression (ΔP) indique généralement une résistance croissante due à l'accumulation de polluants, à la viscosité du fluide, à une baisse de température, à un débit plus élevé, au compactage du média filtrant ou à un colmatage. Cependant, une différence de pression faible ou stable ne garantit pas le bon fonctionnement du filtre.

Une ouverture de dérivation peut réduire la résistance.

Cela laisse penser que le mélange le plus dangereux pourrait être :

• Circulation d'apparence normale
• ΔP inférieur aux prévisions
• Faible charge polluante sur la cartouche retirée
• Nombre de particules ou turbidité insuffisants en aval
• Encrassement précoce des dispositifs situés en aval

L'une des spécifications techniques relatives aux débits élevés fixe une contrainte différentielle optimale de 75 psid, soit 5,17 bars, au niveau de la plaque tubulaire. Il s'agit là d'une contrainte liée à l'équipement de cette plate-forme, et non d'une valeur globale recommandée pour un remplacement. La même publication indique des pressions nominales des récipients comprises entre 216 et 275 psig à 60 °C, en fonction de la composition métallurgique. La pression de service et la pression différentielle ne sont pas compatibles.

Avant d'interpréter une échelle, je vérifierais quatre éléments :

1. Prix réel du flux
2. Température du liquide
3. Contrainte d'entrée
4. Contrainte de sortie

Ensuite, je comparerais bien sûr la valeur ΔP mesurée avec la valeur de référence initiale, en conservant exactement les mêmes conditions de débit, de température, de viscosité et de qualité de cartouche.

Il n'y a pas de norme ? Créez-en une dès maintenant.

Dépannage par zone des boîtiers de filtre à haut débit

1. Gel de la preuve de fonctionnement

Avant de mettre le système hors tension, notez les éléments suivants :

• Jour et heure
• Produit ou fluide
• Ensemble ou projet
• Prix au débit
• Pressions d'entrée et de sortie
• ΔP
• Température
• Débit ou fréquence de pompage
• Emplacements des vannes d'arrêt
• Nombre de particules en aval, turbidité, résultats microbiologiques ou spécifications du produit
• Référence de la cartouche, classe de filtration en microns, matériau du joint, numéro de lot et durée de vie de la solution

Ne réinitialisez pas les systèmes d'alarme et ne remplacez pas les instruments tant que les preuves n'ont pas été préservées.

2. Entraver l'utilisation des outils

Faites correspondre ou séparez les résultats d'évaluation conformément au traitement approuvé. Vérifiez qu'il n'y en a absolument aucun. Comparez-les à une référence étalonnée.

Une conduite d'impulsion bouchée peut fausser une analyse qui semblait pourtant fiable. Deux manomètres présentant des erreurs d'étalonnage indépendantes l'un de l'autre peuvent donner une pression différentielle convaincante, mais erronée.

Les transmetteurs électroniques doivent faire l'objet de la même marge d'incertitude. Validez la mise à l'échelle, la conception des dispositifs, l'amortissement et la mise en correspondance des étiquettes du système de contrôle.

3. Vérifier que le contournement est bien réel

Effectuez un contrôle en aval adapté à l'efficacité de filtration déclarée :

• Une question de bits
• Turbidité
• Conductivité, lorsque le contaminant la modifie
• Criblage microbien
• Dépistage des troubles de la vision des couleurs ou des troubles de la vision en général
• Criblage par décroissance de pression
• Essais de stabilité en marche avant
• Criblage par point de bulle
• Dépistage par traceur

La technique doit être adaptée au type d'élément. Un filtre en profondeur, une cartouche à membrane, un tube métallique fritté et une cartouche d'adsorption ne font pas l'objet d'un même test d'intégrité global.

Le guide d'utilisation de Pall s'appuie sur des essais de stabilité pour vérifier l'état des membranes, l'étanchéité des assemblages et la bonne mise en place des cartouches. Il souligne également que les essais automatisés permettent de réduire la variabilité liée à l'opérateur et de conserver les documents relatifs aux essais.

4. Isoler, installer un tuyau d'évacuation, prévoir un évent et s'assurer qu'il n'y a pas de contrainte

Fermez les entrées et les sorties. Coupez l'alimentation en énergie. Verrouillez la pompe et les vannes automatiques. Vidangez la cuve. Purgez-la vers une zone sans risque.

Vérifiez ensuite que la pression indiquée sur le manomètre est nulle et que la purge s'effectue correctement par le point de purge prévu à cet effet.

Un boîtier de filtre à cartouche à haut débit est un récipient sous pression, et non un fût de stockage. Les consignes relatives à la mise hors pression de ce type de récipient exigent que le manomètre indique 0 psi avant toute ouverture et précisent que les contraintes résiduelles peuvent entraîner des blessures graves, voire la mort.

5. Ouvrez le boîtier sans endommager le dispositif de sécurité

Avant de jeter quoi que ce soit :

• Photo montrant la position de fixation
• Alignement de la plaque de repérage
• Vérifiez si des pièces de fixation sont desserrées
• Recherchez les cartouches situées à différentes hauteurs
• Vérifier si les joints sont mal positionnés
• Gardez à l'esprit que les distributions d'impuretés peuvent être irrégulières
• Vérifiez si l'une des cartouches est anormalement propre

Une bande rouge verticale bien nette sur une cartouche par ailleurs très sale peut indiquer la présence de canaux. Un élément propre au milieu de nombreux composants encrassés peut indiquer qu'un joint n'est pas bien en place.

6. Vérifiez chaque joint séparément

Retirez les cartouches une par une et attribuez à chacune un numéro d'emplacement. Ne les empilez pas les unes sur les autres.

Fiche :

• Force d'insertion
• Force d'extraction
• Problème de joint torique
• État du lubrifiant
• Dommages aux embouts
• Déformation des médias
• Répartition des contaminants
• Profondeur d'assise
• Positionnement de la cartouche

Si tous les joints toriques d'un même côté sont endommagés exactement à la même position sur le cadran, examinez la plaque tubulaire avant de mettre en cause l'ensemble de la cartouche.

7. Découvrir l'interface dédiée à l'immobilier

Nettoyez les alésages d'étanchéité en utilisant une technique reconnue. Ne polissez jamais les traces avant d'effectuer les mesures.

Inspecter la plaque tubulaire, la plaque de fixation, le joint intérieur, la plaque d'écartement, les supports et les soudures. Un contrôle par ressuage peut s'avérer approprié pour les fissures présumées dans l'acier inoxydable, mais il doit être réalisé conformément à une procédure d'inspection agréée.

Lorsque le remplissage en double de matières solides denses entraîne des modifications régulières de la cartouche plutôt qu'un véritable contournement du joint, demandez-vous si un dispositif en amont Filtre à manches individuel en acier inoxydable SS304 ou SS316L permettrait certainement d'éliminer les contaminants en vrac de manière bien plus économique avant la phase de filtration à haut débit.

Il s'agit d'une refonte de la procédure, et non d'une réparation par pontage. La distinction est importante.

8. Procéder à la reconstruction dans des conditions contrôlées

Vérifiez les références exactes de la cartouche et des joints. Nettoyez les pièces de fixation. Appliquez avec modération le lubrifiant autorisé. Installez les composants à la profondeur indiquée.

Vérifiez le serrage des fixations en respectant les spécifications du fabricant en matière de série et de couple de serrage. Remettez en place le couvercle du récipient et le joint conformément aux instructions d'utilisation.

Pour les applications sur mesure nécessitant un écran de protection, un diffuseur, une couche de protection ou une surface de préfiltration recyclable, un disque filtrant fritté en acier inoxydable sur mesure Cela pourrait fonctionner, mais il faudrait le concevoir de manière à ce qu'il ne génère pas un parcours de contournement interne non documenté.

9. Commencez progressivement et purgez complètement l'air

Remplissez progressivement l'espace disponible.

Ouvrez l'évent jusqu'à ce qu'un flux de fluide stable s'écoule sans air emprisonné. Une mise sous pression inattendue peut déplacer les joints d'étanchéité, endommager les cartouches ou entraîner des contraintes trompeuses. L'air emprisonné se comprime également, emmagasine de l'énergie et complique les contrôles d'étanchéité.

L'utilisation de boîtiers de cartouche nécessite de purger l'air emprisonné tout au long de la mise en service et de veiller à la propreté des surfaces de fixation.

10. Vérifier le service de réparation

Revenez au même problème de débit, de température et de liquide que celui utilisé pour la référence.

Ensuite, consignez par écrit :

• ΔP net
• Prix au débit
• Pression d'entrée et pression de sortie électrique
• Résultat du test d'intégrité
• Résultat final de haute qualité
• Emplacement des cartouches
• Lot de joints
• Opérateur
• Client
• Activité de rééducation

Une réactivation effective ne constitue pas une preuve. Seul un examen réussi et attesté par un document officiel constitue une preuve.

Tableau de diagnostic du contournement de la cartouche

Signe observé	Chemin de contournement probable	Test de différenciation le plus rapide	Activité de restauration
Faible ΔP et qualité insuffisante en aval	Ouvrir la vanne de dérivation extérieure ou la vanne de dérivation de la couche d'étanchéité	Installer une canalisation de dérivation distincte et procéder à un contrôle d'honnêteté immobilière	Réparer les fuites au niveau des vannes ou remettre les cartouches en place
Une cartouche est plus propre que les autres	Joint torique mal positionné ou manquant	Comparez la profondeur des sièges et vérifiez l'alésage de la plaque tubulaire	Remplacer le joint et réparer les fixations endommagées
Les ajustements de ΔP varient considérablement après l'arrêt de la pompe	Circulation inverse ou mouvement de la cartouche	Évaluer le fonctionnement du clapet anti-retour et inspecter les marques de référence des fixations	Réparation du clapet anti-retour et du dispositif de fixation protégé
Découpes répétitives du joint torique au même endroit	Bavure, chanfrein trop vif ou alésage endommagé	Examen par endoscope et évaluation tactile après isolement sans risque	Ébavurer ou remplacer l'élément concerné
La fuite apparaît dès que l'eau est chaude.	Dilatation thermique ou incompatibilité des élastomères	Essai de maintien de la pression à température contrôlée	Modifier la composition du joint d'étanchéité ou adapter les limites de température
Une fuite apparaît après un nettoyage chimique	Élastomère gonflé, durci ou endommagé	Comparez les dimensions et la fermeté avec un emballage scellé non utilisé	Vérifier la compatibilité chimique
Une variation ΔP régulière, mais la matière des fragments continue de s'accumuler	Contournement partiel ou arrêt de la stabilité des supports	Obstacle fragmentaire ou test d'honnêteté autorisé	Défaillance des fluides due à une défaillance du joint d'étanchéité
Toutes les cartouches présentent une faible teneur en impuretés	Contournement à l'échelle du système ou parcours d'écoulement incorrect	Suivre le parcours de la vanne d'arrêt et prélever un échantillon directement à la sortie du boîtier	Installation adéquate de la tuyauterie, des vannes d'arrêt ou des plaques internes

3 cas qui mettent en lumière les pratiques les plus discutables du secteur

La loi PFAS de 2024 a entraîné une augmentation du coût des “ systèmes de filtration virtuels ”.”

En avril 2024, l'Agence américaine de protection de l'environnement (EPA) a fixé des limites contraignantes pour l'eau potable de 4,0 parties par billion pour le PFOA et de 4,0 ppt pour le PFOS, ainsi que des restrictions supplémentaires pour le PFHxS, le PFNA et le HFPO-DA. Les réseaux publics ont bénéficié d'un délai allant jusqu'en avril 2029 pour mettre en place des mesures de traitement visant à remédier aux dépassements.

Une cartouche à particules classique à haut débit n'élimine pas instantanément les PFAS sous forme liquide. Cependant, le fait de contourner la préfiltration peut entraîner l'acheminement de matières solides en excès directement vers les systèmes en aval (charbon actif granulaire, échange d'anions, nanofiltration ou osmose inverse), ce qui réduit la durée de fonctionnement et perturbe la chaîne de traitement.

À 4 ppt, dire que “ l'échelle semblait correcte ” ne constitue pas une approche de contrôle défendable.

Une évaluation menée par la FDA en 2024 a mis en évidence des problèmes au niveau de l'interface entre le filtre et le boîtier

Dans une lettre d'avis datée de juin 2024, la FDA a fait état de la présence de débris accumulés entre les surfaces des filtres HEPA et leur boîtier, ainsi que de traces de rouille sur les cadres des filtres et de divers autres défauts dans les salles blanches. Il s'agissait ici d'un système de filtration de l'air, par opposition à un système à cartouche à haut débit de fluide, mais le principe à l'origine de la défaillance est identique : la classification du média n'a que peu d'importance lorsque l'interface avec le boîtier est mal conçue ou mal entretenue.

Le marché apprécie d'acheter des supports publicitaires plus performants. Il se montre en revanche moins enthousiaste lorsqu'il s'agit de mesurer les surfaces qui doivent être réservées à cet effet.

C'est l'inverse.

Les données issues des tests d'intégrité de 2024 ont révélé pourquoi les tests échoués ne peuvent pas disparaître

Une lettre d'avertissement ultérieure de la FDA a fait état de deux incidents survenus en 2024 concernant des contrôles d'intégrité des filtres de stérilisation. Dans un cas, sur quatre contrôles, trois ont donné lieu à un échec et un seul a été validé. Dans un autre cas, sur neuf contrôles, cinq ont donné lieu à un échec, trois ont été interrompus et un seul a été validé. Seuls les résultats positifs ont été communiqués.

Il ne s'agit pas simplement d'une leçon sur l'intégrité des données pharmaceutiques. C'est une leçon sur la maintenance.

Chaque test immobilier qui a échoué, a été interrompu, a été répété ou a été réussi doit figurer dans le document. Répéter les tests jusqu’à ce que le système réussisse, sans expliquer les échecs précédents, ne permet pas de vérifier que l’erreur a disparu. Cela permet seulement de vérifier que l’analyse a été interrompue dès l’apparition de la réponse souhaitée.

Comment gérer précisément le contournement du boîtier de cartouche en cas de débit élevé

La réparation doit correspondre au mécanisme de défaillance avéré.

En cas d'erreurs de montage, remplacez les joints endommagés et remontez chaque cartouche en respectant la profondeur de pose spécifiée. En cas d'incompatibilité chimique, ne remplacez l'élastomère qu'après avoir examiné la composition du liquide, le niveau de température, les produits de nettoyage, les conditions de mise en service et les exigences réglementaires.

Pour les alésages de plaque tubulaire endommagés, vérifiez si un usinage, la pose d'un manchon, une soudure ou le remplacement de l'élément sont autorisés. Ne compensez pas en utilisant un joint torique plus épais, sauf si le fabricant du boîtier a prévu cette modification.

En cas de flux inverse, réparez le clapet anti-retour, modifiez la séquence de fermeture, ralentissez les transitions de la pompe ou ajoutez une contre-pression contrôlée. Vérifiez ensuite l'état du support de cartouche et du dispositif de fixation pour détecter d'éventuels dommages.

En cas d'obstruction récurrente, par opposition à un contournement, renforcez le prétraitement. Lavable tubes filtrants frittés en PE poreux d'une finesse de filtration de l'ordre du micron peut convenir à certaines applications à basse pression impliquant des produits chimiques, de l'eau ou des gaz, pour autant que la compatibilité avec les polymères et les limites de température soient respectées.

Cependant, il ne faut pas modifier la procédure lors d'un arrêt d'urgence sans avoir effectué de calculs. Les ajustements ponctuels apportés au système de filtration ont tendance à devenir des modifications irréversibles et non documentées.

Meilleures pratiques pour éviter le contournement des filtres à cartouche

Ma condition de sécurité est claire : aucun changement de cartouche n'est considéré comme effectif tant que l'intégrité du joint n'a pas été vérifiée.

Un programme de maintenance justifiable doit comporter les éléments suivants :

• Homologation de compatibilité entre la cartouche et le boîtier
• Composé du joint torique spécifié en fonction de la chimie du procédé
• Traçabilité des cartouches au niveau du lot
• Exigences relatives à la profondeur mesurée de l'assise
• Lubrification gérée
• Fréquence des inspections des alésages de la plaque tubulaire
• Confirmation de la fixation
• Défense à contre-courant
• Instruments de mesure de la pression d'entrée et de sortie calibrés
• Traitement de l'évent lors de la mise en service
• Norme Tidy ΔP
• Contrôle d'intégrité après installation
• Contrôle qualité en aval
• Examens enregistrés comme ayant échoué ou ayant été interrompus
• Évaluation formelle des causes profondes des incidents récurrents

Et cessez d'utiliser l'expression “ erreur du conducteur ”, à moins que la procédure, l'outillage, l'accès, la formation, l'éclairage, la disposition des joints et la méthode de vérification aient tous été adéquats.

De nombreuses erreurs commises par les opérateurs sont en réalité des failles inhérentes à la conception du système.

Questions fréquemment posées

Qu'est-ce qui provoque un contournement dans un système de filtration à cartouche à haut débit ?

Le contournement d'une cartouche à haut débit se produit lorsque le fluide de traitement contourne le média filtrant au lieu de le traverser ; cela est généralement dû à un joint torique endommagé ou inadapté, à une cartouche mal positionnée, à un élément de fixation coincé, à une plaque tubulaire endommagée ou à un flux inverse ayant déplacé le média.

Des vannes d'arrêt de dérivation externes, des sièges de vanne qui fuient, une tuyauterie mal raccordée et des joints de plaque internes peuvent entraîner exactement les mêmes symptômes en aval. Il convient d'examiner l'ensemble du circuit d'écoulement plutôt que de remplacer systématiquement la cartouche.

Une différence de pression peut-elle apparaître de manière caractéristique lorsqu'une cartouche est mise en dérivation ?

Une pression différentielle normale ne garantit pas l'intégrité du filtrage, car un circuit de dérivation peut réduire la résistance tout en permettant au fluide non filtré d'atteindre la sortie ; ainsi, les valeurs affichées peuvent sembler rassurantes alors que la présence de particules, la turbidité, la charge microbienne ou l'encrassement en aval indiquent que le système ne retient plus les polluants comme prévu.

Comparez le ΔP uniquement lorsque le débit, la viscosité et la température sont identiques. Vérifiez les performances à l'aide d'un test de qualité en aval ou d'une méthode de contrôle de la stabilité des cartouches agréée.

Comment procède-t-on exactement pour réparer une dérivation sur une cartouche à haut débit ?

La réparation d'une dérivation au niveau du boîtier de cartouche à haut débit implique de démonter et de dépressuriser le récipient, de vérifier le sens d'écoulement, de retirer le dispositif de fixation, d'inspecter chaque joint de cartouche et chaque plaque tubulaire, de remplacer les élastomères inadaptés ou endommagés, de réinstaller chaque élément à la profondeur de siège spécifiée, et de vérifier la fixation à l'aide d'un essai d'étanchéité ou de stabilité dont les résultats sont consignés.

Ne remettez pas le système en production simplement parce qu'une cartouche de remplacement s'adapte beaucoup mieux. Montrez le résultat obtenu du côté propre.

Quelles sont les meilleures pratiques pour éviter le contournement des filtres à cartouche ?

Les meilleures pratiques pour éviter le contournement des filtres à cartouche sont les suivantes : configuration réglementaire, compatibilité confirmée des élastomères, surfaces de fixation propres et intactes, débit de démarrage mesuré, purge d'air à débit réduit, capteurs de pression d'entrée et de sortie en état de marche, protection contre le reflux, remplacement planifié des joints, et contrôle traçable de l'intégrité après maintenance, lié au lot de cartouches et à l'opérateur.

Conservez la première mesure de ΔP obtenue dans des conditions normales comme référence de fonctionnement. Enregistrez sur bande magnétique chaque test d'intégrité ayant échoué ou ayant été interrompu, au lieu de ne conserver que le résultat final positif.

Quand faut-il réparer ou remplacer un filtre à cartouche à haut débit utilisé dans le secteur immobilier ?

Un filtre à cartouche à haut débit doit être réparé ou remplacé lorsque les alésages de la plaque tubulaire présentent des rayures, sont ovalisés, usés ou ne respectent plus les tolérances dimensionnelles ; lorsque les dispositifs de fermeture ou de fixation ne permettent plus d'assurer la compression ; lorsque des défaillances répétées des joints surviennent malgré une installation correcte de la cartouche ; ou lorsque les caractéristiques de la cuve ne sont plus adaptées aux contraintes de fonctionnement, à la température ou aux conditions chimiques.

La technique de réparation doit préserver la classe de pression et l'homologation des matériaux de la cuve. Tout meulage, soudage, emmanchement ou remplacement de joint non approuvé peut entraîner un problème mécanique et de conformité plus grave que la dérivation d'origine.

Cessez de modifier les cartouches et commencez à mettre en évidence le chemin de fuite

La prochaine fois que la qualité en aval ne sera pas à la hauteur, ne vous laissez pas influencer par les critiques faciles.

Enregistrer les données d'exploitation. Vérifier les réglages. Contrôler les vannes. Inspecter la mise en place des cartouches par réglage. Mesurer les surfaces de fixation. Conserver tous les résultats des tests d'intégrité.

Ensuite, corrigez le périphérique détecté.

Lorsque la accumulation de résidus solides, la détérioration ou l'utilisation de produits de nettoyage agressifs révèlent que le système actuel n'est pas adapté à la tâche sur le plan structurel, comparez un élément lavable en acier inoxydable, un préfiltre à poches à plusieurs niveaux ou une nouvelle configuration de l'installation à la disposition actuelle des cartouches avant la prochaine fermeture imprévue.
