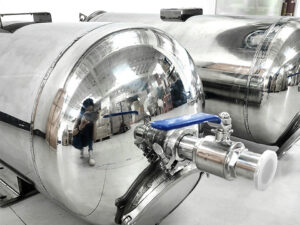

Boîtiers de traitement d'eau de production destinés aux sites de réinjection et de réutilisation

Pourtant, cette dernière barrière est généralement celle qui doit faire face aux problèmes les plus épineux de toute la chaîne de traitement de l'eau produite : accumulation de solides instables, bouches d'huile, sulfure de fer, fragments de calamine, biofilm, particules issues de la détérioration, variations de température, cycles de pression, et des opérateurs qui doivent pouvoir remplacer une cartouche sans transformer le châssis en lieu de déversement.

Alors pourquoi le boîtier ressemble-t-il toujours à un seau en acier ?

Je vais être franc : un système de polissage à l'eau n'est pas un simple « récipient » destiné à contenir un produit. C'est un outil de protection contre l'injectivité, une garantie pour la membrane, un système d'entretien et – lorsqu'il est mal conçu – une source récurrente de dérivations, de rouille, de défaillance des cartouches et d'arrêts imprévus.

C'est pourquoi les systèmes de filtration à cartouches destinés au secteur pétrolier et gazier doivent être conçus sur mesure en fonction des besoins spécifiques, plutôt que d'être choisis dans un catalogue générique.

C'est dans le traitement d'eau que la rentabilité de l'entreprise prend tout son sens

La Division de l'énergie des États-Unis affirme que la quasi-totalité des eaux de production est réinjectée dans le sous-sol, tandis que le reste est traité en vue d'une réutilisation ou d'un rejet en surface. Le traitement par « brightening » convient donc aussi bien à la principale voie d'élimination qu'au marché émergent de la réutilisation, mais les objectifs techniques ne sont pas interchangeables.

Les volumes ne sont pas négligeables. Une analyse réalisée en 2024 par le Service géologique des États-Unis (USGS) sur le développement d’Eagle Ford a estimé que l’eau de formation produite par les puits de pétrole représentait en moyenne environ 601 TP3T par volume de pétrole extrait, tandis que les puits de gaz généraient environ 1 million de gallons d’eau de développement par milliard de pieds cubes de gaz. Une erreur de filtration à cette échelle n'est pas un simple désagrément d'entretien ; elle devient un véritable problème logistique et de production.

Le Nouveau-Mexique illustre bien la pression exercée par l’industrie. Reuters a rapporté en septembre 2024 que les exploitants avaient recyclé plus de 85% de l’eau produite dans l’État dans le cadre des opérations pétrolières et gazières, tandis que les exportations prévues à des fins d’élimination devaient dépasser les 3 millions de barils par jour d’ici la fin de l’année 2024. Une méthode pilote utilisait une élimination des solides par membrane suivie d’une distillation, mais l’eau traitée coûtait encore plus de $2 par baril, l’objectif annoncé étant de $1. C’est précisément cet écart de coût qui explique l’importance de l’efficacité du prétraitement.

Un logement, ce n'est pas une thérapie express

Un système de polissage ne supprime pas tout. Il retient les particules en suspension dans une proportion donnée, dans des conditions définies de débit, de pression, de température et d’exposition chimique. Les sels dissous, les matières organiques dissoutes en grande quantité et les ions tels que Na+, Cl−, Ca2+, Ba2+ et Sr2+ sont généralement traités par un système de polissage classique à cartouche ou à média poreux.

Cette différence a son importance.

Le traitement de clarification de l'eau intervient généralement après la séparation huile-eau en vrac, la flottation, le passage dans des hydrocyclones, la clarification, la filtration sur média, l'oxydation, la précipitation chimique ou une combinaison de ces procédés. Son rôle peut consister en un contrôle final des matières en suspension avant réinjection, en une filtration de protection avant l'ultrafiltration ou l'osmose inverse, ou encore en la protection des installations de stockage et des réseaux de distribution dans le cadre de solutions de réutilisation des eaux de production.

Le système doit donc remplir six fonctions sans problème : répartir le débit de manière uniforme, assurer l'étanchéité de chaque cartouche, résister à la pression, résister à la corrosion, permettre une purge et un vidage sûrs, et permettre un entretien régulier. Une finesse nominale en microns ne peut pas compenser une plaque tubulaire déformée, un joint torique endommagé, un mauvais ajustement de la cartouche ou un contournement interne.

La réinjection et la réutilisation ne relèvent pas exactement de la même responsabilité

Le traitement des eaux de production en vue de leur réinjection s'articule autour de la compatibilité avec l'exploitation et de l'injectivité. L'objectif est de limiter la présence de solides en suspension, de gouttelettes d'huile, de tartre précipité, de bactéries et de particules de rouille susceptibles d'obstruer les gorges des pores, de former un gâteau de filtration, d'augmenter la pression à la tête de puits ou d'aggraver l'acidification.

Les systèmes de réinjection d'eau ainsi conçus exigent donc davantage qu'un simple faible indice de turbidité en sortie. Il faut pouvoir garantir que l'eau filtrée conservera ses propriétés chimiques même en cas de variations de pression, de température, de temps de séjour et de conditions de la source d'eau.

La réutilisation modifie le point final. L'eau réutilisée pour la fracturation hydraulique peut présenter une teneur élevée en matières solides en suspension si la dureté, la teneur en fer, en sulfates, en micro-organismes et la compatibilité chimique sont maîtrisées. L'eau destinée à des usages industriels ou agricoles hors site est soumise à des contraintes réglementaires bien plus strictes, notamment en matière de matières organiques, de toxicité, de radionucléides, de salinité et de limites spécifiques à chaque application.

La prudence réglementaire est de mise. Lors des audiences organisées au Nouveau-Mexique en mai 2024, les responsables ont proposé d’autoriser des projets pilotes et de démonstration tout en interdisant dans un premier temps le rejet d’eaux traitées ou non traitées, car l’État n’est pas encore en mesure de déterminer quelles combinaisons de filtrage et de traitement seraient sûres. Il ne s’agit pas d’une opposition à la technologie, mais d’une mise en garde contre l’idée selon laquelle une eau claire serait automatiquement une eau sûre.

Les contaminants qui réduisent insidieusement la capacité d'injection

Le contaminant le plus visible est le sable. Les plus coûteux sont généralement beaucoup moins visibles.

Le sulfure de fer (FeS) peut former des dépôts solides noirs et mous qui obstruent rapidement les filtres. Le sulfate de baryum (BaSO₄) et le sulfate de strontium (SrSO₄) peuvent précipiter lorsque des eaux incompatibles se mélangent. Le carbonate de calcium (CaCO₃) réagit aux variations de pression, de température, d’alcalinité et de dioxyde de carbone. La détérioration entraîne l’apparition d’oxydes de fer et de particules métalliques. Les bactéries sulfato-réductrices peuvent générer de la biomasse et causer des problèmes liés au H₂S. La présence récurrente d’huile peut former des couches ou des particules filtrables et modifier la courbe de perte de charge.

Et les étapes de la réaction chimique.

La base de données géochimique nationale de l’USGS sur les eaux d’exploitation contient des informations concernant environ 18 000 puits de pétrole, de gaz et de saumure. L’USGS signale en outre d’importantes variations dans les teneurs en bore, bromure, baryum et radium, ainsi que dans la salinité initiale et diverses autres caractéristiques, au sein des échantillons d’eaux d’exploitation. Un échantillon prélevé à partir d'un échantillon ponctuel est donc sélectionné à partir d'une photo, et non de la zone d'exploitation.

Je préfère disposer de données sur trente jours concernant la pression différentielle, le débit, la température, la teneur en huiles et graisses, la turbidité, les matières en suspension totales, la granulométrie, la teneur en fer, en sulfates et en baryum, la dureté, le pH et la présence de bactéries, plutôt qu’une garantie ronflante du fournisseur sur la “ grande capacité de rétention des poussières ”.”

Les projets immobiliers les plus performants en matière d'embellissement des cours d'eau sont sélectionnés en fonction de leur diversité, et non de leurs moyennes.

Comment choisir un système de filtration pour les eaux de production

En partant du mode de défaillance, et non du catalogue.

Préciser le point final de l'eau traitée

Pour la réinjection, il convient de disposer d'informations sur les caractéristiques d'injectivité, le niveau de sensibilité, la distribution granulométrique et d'une étude de compatibilité des eaux mélangées.

Pour une réutilisation en amont des membranes, définissez les teneurs optimales en matières solides et en huile que le fournisseur de la couche membranaire est en mesure d'accepter. Pour le stockage ou le transfert, précisez si le système sert à contrôler les sédiments, à protéger les pompes ou à faire office de barrière finale.

Définir correctement l'enveloppe de pression

La pression de mise en page n'est pas la pression de service normale.

Il convient de prendre en compte la hauteur de refoulement de la pompe, les situations de sortie obstruée, la dilatation thermique, les contraintes liées au nettoyage, les pics transitoires et la contrainte différentielle maximale qu’un élément encrassé peut générer. Un système classé comme fiable pour la conduite, mais comportant un élément susceptible de tomber en panne prématurément, reste un système fragile.

Adapter la métallurgie à la chimie réelle

L'acier inoxydable 316L est le plus répandu, mais le fait qu'il soit courant ne signifie pas pour autant qu'il soit universel.

La concentration en chlorure, la température, la présence de H₂S et de CO₂, l’accès à l’oxygène, les produits chimiques de nettoyage, les problèmes de soudure, les interstices et les zones fixes sont autant de facteurs qui influencent le choix du matériau. L'acier inoxydable duplex ou super-duplex, l'acier au carbone revêtu, les polymères renforcés de fibres ou les composants internes non métalliques peuvent s'avérer indiqués dans des conditions d'exploitation extrêmes, mais chacun soulève des questions spécifiques en matière de fabrication, de mise à la terre, de pression, d'inspection et de réparation.

Traiter les joints comme des éléments de processus

L'EPDM, le FKM, le PTFE et d'autres matériaux d'étanchéité réagissent différemment aux hydrocarbures, aux agents oxydants, aux acides, aux substances caustiques, aux variations de température et à la décompression.

Précisez le type de joint, sa résistance, les exigences en matière de certification, la technique de remplacement et la fréquence de remplacement. La simple mention “ Viton ” inscrite en petits caractères sur un devis est loin d'être suffisante.

Il faut une interface de cartouche sans dérivation

Vérifiez la résistance liée à la longueur de la cartouche, la géométrie des embouts, la compression du ressort, le type d'étanchéité (à arête vive ou à joint plat), l'uniformité de la plaque tubulaire, la disposition des dispositifs de fixation et le risque d'erreur de réglage.

Dans les installations à plusieurs prises, un composant mal fixé peut infecter silencieusement l'ensemble du circuit électrique de la prise.

Maintenance de l'agencement directement à l'intérieur de la cuve

Demandez où va le gaz capté. Demandez où s'écoule le liquide sale. Demandez si une cartouche pleine peut être soulevée en toute sécurité. Demandez précisément comment les conducteurs s'assurent qu'il n'y a plus de pression avant de l'ouvrir.

Demandez-vous ensuite ce qui se passe à 2 heures du matin en cas de problème.

Pour les applications pilotes à basse pression ou la rétention de matières solides spécifiques, filtres en PE fritté pour solutions liquides pourrait constituer une alternative perméable et personnalisable. Un élément associé élément filtrant en PE nettoyable par rétrocoup est caractérisé par une gamme de précision comprise entre 0,2 et 140 µm, des longueurs allant de 120 à 600 mm et une option classique de 5 µm. Ces chiffres conviennent pour une évaluation préliminaire, mais ils ne remplacent pas la vérification de la résistance à l’écrasement, de la compatibilité chimique, de la rétention totale, des substances extractibles, des contraintes de nettoyage et des tendances à l’encrassement par l’eau de production.

Une géométrie personnalisée peut remédier aux problèmes de dérapage gênants. La solution proposée Formats de filtres en plastique fritté pour équipementiers Ils se composent de UHMWPE, HDPE, PP, PA, PTFE, de tubes, de plaques, de tiges, de bouchons et de formes spéciales. Cependant, le choix de la famille de matériaux n'est qu'un premier critère. La circulation dans les pores, le soutien mécanique, le niveau de température, la fixation, les cycles de pression et la facilité de nettoyage déterminent si la pièce est adaptée à la solution.

Il ne faut pas confondre la fonctionnalité et le matériau. A filtre en plastique perméable à fermeture automatique Conçu pour purger une poche de drainage clinique et assurer l'étanchéité en cas de fuite de liquide, ce dispositif peut utiliser du polyéthylène et fonctionner à plus de 50 kPa ; cela ne suffit toutefois pas à le qualifier d'élément de traitement de l'eau de production à haute pression.

Même polymère. Mission différente.

Comparaison entre la réinjection et la réutilisation dans le secteur immobilier

Facteur déterminant	Service de réinjection	Réutilisation de l'eau de fracturation	Prétraitement en vue de la réutilisation hors site	Effet immobilier
Objectif principal	Préserver l'injectivité du développement	Mélange des boucliers, pompes et chimie	Protéger les traitements avancés et l'utilisation finale	Préciser le point final avant le score Micron
Principaux dangers liés aux particules	Sable, FeS, plage, détérioration des solides, biomasse	Matières en suspension, fer, précurseurs de la gamme	Particules fines, billes d'huile, accélération	Pensez à une purification par étapes ou à une double purification
Sels liquéfiés	Généralement toléré si cela s'avère approprié	Généralement toléré dans les limites fixées par la chimie	Nécessitent souvent un retrait en aval	Le nettoyage des cartouches n'est pas un procédé de dessalement
Contrôle de la production de sébum	Empêcher l'obstruction des pores et l'encrassement du filtre	Se prémunir contre toute interférence avec la procédure	Membranes sécurisées et qualité de l'eau traitée	Vérifier la teneur en hydrocarbures, et pas seulement les TSS
Compte de pression	Généralement élevés et variables	De modéré à élevé, selon le site	Souvent réduite après péréquation	Inclure la montée en pression, la coupure et le différentiel lié à l'encrassement de l'élément filtrant
Conception de fonctionnement privilégiée	Un programme intense et continu	Par projet ou en continu	D'une alimentation régulière à un traitement délicat	Les biens immobiliers en duplex pourraient justifier un coût du capital plus élevé
Statistiques de reconnaissance	Injectivité, augmentation des contraintes, écoulement des solides	Allier efficacité et protection des appareils	Encrassement et empoisonnement des membranes, conformité à l'utilisation finale	Afficher la qualité de sortie et la différence de pression (ΔP) l'une par rapport à l'autre

La situation au Nouveau-Mexique met en évidence le véritable engorgement routier

La technologie évolue rapidement. La confiance en soi, elle, met plus de temps à s'installer.

En avril 2024, le ministère américain de l'Énergie a alloué $75 millions sur cinq ans à la deuxième phase de l'Alliance nationale pour le progrès dans le domaine de l'eau, en mettant l'accent sur la réduction des coûts et de la consommation d'énergie liés au dessalement et à la réutilisation de l'eau. Ce financement revêt une importance particulière, car la réutilisation de l'eau ne repose pas sur une membrane miracle, mais nécessite un traitement intégré, un acheminement, une surveillance, une gestion des résidus et une validation sur le terrain.

Les essais menés au Nouveau-Mexique mettent en outre en évidence une réalité difficile à accepter : le processus de traitement peut produire une eau visiblement limpide tout en laissant les autorités de régulation, les riverains et les automobilistes s'interroger sur la présence de composés non identifiés, de radionucléides, de déchets résiduels et d'une exposition prolongée.

Reuters a décrit un projet pilote utilisant la filtration et la purification par membrane, tandis que les effluents concentrés, de couleur rouille, étaient renvoyés vers un puits de rejet. L'eau est devenue plus propre. Les déchets, eux, n'ont pas disparu.

C'est là qu'un boîtier de polissage entre en jeu. Une purification finale stable minimise les impacts des particules solides sur les équipements coûteux en aval, crée une barrière quantifiable et offre un point de contrôle physique.

Il faudrait pourtant l'équiper de capteurs.

Je souhaite au minimum disposer des mesures de pression d'entrée et de sortie, de la contrainte différentielle, du débit, de la température, d'un système d'alarme en cas de ΔP élevé, de points de prélèvement, d'un évent, d'un tuyau de vidange et d'un système de traçabilité des cartouches.

Pas d'informations, pas de preuves.

La dure réalité concernant l'eau de production “ idéale ” qui embellit les biens immobiliers

Le bien immobilier le plus intéressant n'est pas forcément celui dont la brochure de vente est la plus volumineuse.

Il s'agit d'un système qui garantit la stabilité du joint dans une solution contaminée, atteint une contrainte différentielle finale prévisible, s'ouvre sans exposer les opérateurs à une pression piégée ou au H₂S, est compatible avec des cartouches disponibles en continu et résiste au mélange de chlorures, de température et de gaz acide sans présenter de rouille inattendue.

Je suis sceptique quant à trois affirmations.

Premièrement, de l“” acier inoxydable » sans indication de nuance, de critère de détérioration, de spécifications de soudage ni de document de passivation.

Deuxièmement, la mention “ 5 microns ” sans précision quant à la différence entre les performances nominales et absolues, ni indication d'une méthode d'essai spécifique.

Troisièmement, un “ débit élevé ” sans courbes de perte de charge « propres » et « sales » correspondant à l'épaisseur et à la température réelles.

Une demande de devis détaillée doit inclure le type et la pression de service, le type et la température de service, la plage de débit, l'analyse de l'eau, la charge en matières solides, la distribution granulométrique, la présence d'huile et de graisse, les composés gazeux, le H₂S et le dioxyde de carbone, les chlorures, pH, les produits chimiques de nettoyage, les exigences relatives aux zones dangereuses, les exigences de raccordement, la répartition de la détérioration ou la base des matériaux, les dimensions des cartouches, la définition des performances, la pression différentielle maximale admissible, le type de fermeture, les exigences supplémentaires, les exigences normatives, les documents d’essai et les prévisions en matière de pièces de rechange.

Cela semble exigeant.

Super.

Questions fréquemment posées

Qu'est-ce que l'éclaircissement de l'eau de production ?

Le polissage de l'eau de production est la dernière étape de contrôle des solides et des gouttelettes mise en œuvre après la séparation en masse afin de protéger un puits de forage, une membrane en aval, un système de stockage ou un processus de réutilisation contre les problèmes récurrents liés aux matières en suspension, à l'huile libre, aux débris de corrosion, aux fragments de tartre et aux solides biologiques que les étapes de traitement précédentes n'ont pas éliminés de manière fiable.

Il s'agit généralement d'une mesure de prévention, et non d'un procédé complet de traitement de l'eau. Son efficacité dépend de l'étanchéité de l'installation, de la granulométrie du média filtrant, du profil de charge, des conditions chimiques en amont et de la technique de remplacement mise en œuvre par l'opérateur.

Comment choisir un site dédié au traitement des eaux de production ?

Le choix d'un système de filtration des eaux de production doit se faire en adaptant sa pression nominale, les matériaux en contact avec le fluide, la compatibilité chimique des joints, la norme de raccordement, la géométrie de la cartouche, le débit de circulation, la limite de pression différentielle et la méthode d'entretien aux caractéristiques réelles du site : composition chimique de l'eau, température, charge en solides, pression de service, problèmes rencontrés et spécifications requises pour l'eau traitée.

Confirmez ensuite cette option à l'aide d'une eau représentative, et non sur la base d'hypothèses concernant une eau propre. Surveillez l'évolution de ΔP en fonction du débit et de la teneur en matières solides en sortie afin que l'équipe puisse déterminer si le filtre se colmate normalement, s'il y a un contournement ou s'il est en panne.

Quelle est la meilleure valeur en microns pour la réinjection d'eau traitée ?

Il n’existe pas de classement mondial des microns les plus fins pour la réinjection d’eau de production, car la valeur seuil appropriée dépend du comportement des gorges poreuses de la formation, de la distribution granulométrique, de l’entraînement de pétrole, des caractéristiques d’injectivité, des essais de filtrabilité, ainsi que de la nature du classement (nominal ou absolu) ; le chiffre unique fourni par un fournisseur constitue donc un argument de vente initial, et non une base de conception.

Un plan par étapes peut ne pas tenir compte d'un aspect particulièrement important lorsque le flux présente d'importantes variations de teneur en matières solides. Les essais pilotes doivent permettre d'évaluer le débit, l'augmentation de pression, le passage des matières solides, la durée de vie des cartouches et la réponse en termes d'injectivité.

L'acier inoxydable est-il adapté au polissage des surfaces dans le secteur immobilier ?

L'acier inoxydable peut être idéal pour le polissage de l'eau traitée lorsque la nuance choisie, la qualité des soudures, la passivation, l'exposition directe au chlorure, le niveau de température, la concentration en sulfure d'hydrogène, la charge en dioxyde de carbone et les produits chimiques de nettoyage restent dans les limites d'une enveloppe de corrosion validée ; L'acier 316L est couramment utilisé, mais les solutions à forte teneur en chlorure ou acides peuvent nécessiter un alliage ou un revêtement plus résistant.

La décision doit résulter d'une analyse de la détérioration, et non d'une simple pratique. Les fissures, les canalisations d'évacuation obstruées, les infiltrations d'oxygène et les assemblages entre métaux dissemblables peuvent compromettre un choix de matériau par ailleurs judicieux.

Un boîtier de cartouche peut-il dessaler l'eau produite ?

Le traitement des eaux usées ne permet pas de dessaler l'eau produite, car la filtration par cartouche et par milieu poreux élimine principalement les particules en suspension et les gouttelettes dispersées, tandis que les ions dissous tels que Na+, Cl−, Ca2+, Mg2+, Ba2+ et Sr2+ passent à travers ; le dessalement nécessite un procédé différent, tel que l'utilisation de membranes, la purification, la dissipation ou une autre technologie de séparation des sels.

Ce dispositif peut toutefois s'avérer nécessaire, car les systèmes de dessalement sont sensibles aux matières solides, aux huiles, à l'entartrage accéléré et aux matières organiques. Un prétraitement efficace réduit le risque d'encrassement et facilite l'alimentation en aval.

Définir à nouveau le périmètre immobilier avant les modifications relatives à l'eau

Envoyez les conditions réelles d'exploitation – et non un tarif forfaitaire générique – et exigez du fournisseur qu'il y réponde point par point. Précisez notamment la composition chimique de l'eau, les informations relatives aux particules, la charge en huiles, les transitoires de pression, la température, la méthode de nettoyage, l'efficacité des cartouches, la fréquence de remplacement prévue, les exigences réglementaires et l'accès des opérateurs.

Exigez ensuite des justificatifs : illustrations, certificats de matériaux, analyses de contraintes, détails relatifs à l'ajustement des cartouches, exigences en matière d'étanchéité, courbes ΔP, rapports d'inspection et plan de mise en service.

Changements d'eau artificiels.

Le logement ne devrait pas devenir la variable suivante.
